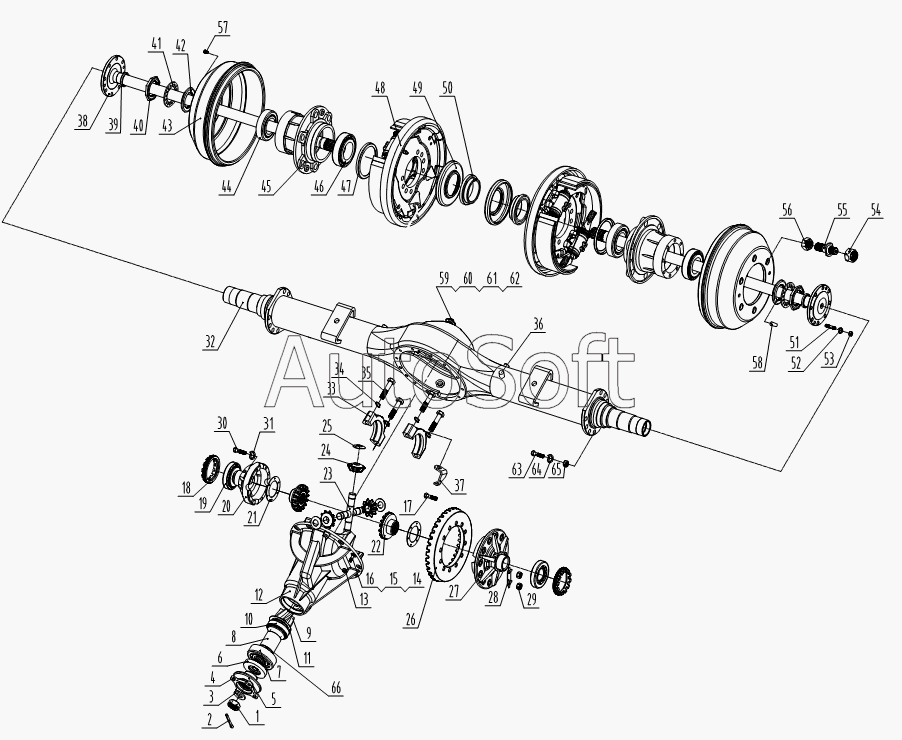

Каталог запасных частей к технике: JAC Motors HFC 1020KR-D127 (2007). 2400D4-sg0 Rear axle assembly
45
52
51
50
49
48
47
46
53
44
43
42
41
40
39
38
37
58
66
65
64
63
62
61
60
59
36
57
56
56
55
55
54
54
10
18
17
16
15
14
13
12
11
19
9
8
7
6
5
4
3
2
27
35
34
33
32
31
30
29
28
1
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502100-HF13014ZC | 3***C | brake ass'y | |
| 1 | 2***4 | nut | |
| 2 | Q***6 | cotter | |
| 3 | 2***4 | shim | |
| 4 | 2***A | flange | |
| 5 | 2***4 | dust fender | |
| 6 | 2***4 | oil seal | |
| 7 | 3***7 | bearing | |
| 8 | 2***4 | spacer | |
| 9 | 2***4 | pinion | |
| 10 | 3***9 | bearing | |
| 11 | 2***4 | shim | |
| 12 | 2***4 | carrier | |
| 13 | Q***8 | Nut | |
| 14 | Q***8 | spring washer | |
| 15 | Q***5 | stud bolt | |
| 16 | Q***5 | stud bolt | |
| 17 | 2***4 | bolt | |
| 18 | 2***4 | nut | |
| 19 | 3***0 | bearing differential right housing | |
| 20 | 2***4 | differential right housing | |
| 21 | 2***4 | thrust plate | |
| 22 | 2***4 | axle shaft gear | |
| 23 | 2***4 | spinder | |
| 24 | 2***4 | planetory gear | |
| 25 | 2***4 | thrust plate | |
| 26 | 2***4 | ring gear | |
| 27 | 2***4 | differential left housing | |
| 28 | 2***4 | lock spacer | |
| 29 | Q***0 | Nut | |
| 30 | Q***0 | bolt | |
| 31 | 2***4 | lock spacer | |
| 32 | 2***o | axle housing | |
| 33 | 2***4 | bearing cover | |
| 34 | Q***4 | spring washer | |
| 35 | 2***4 | bolt | |
| 36 | Q***1 | vent-plug | |
| 37 | 2***4 | locking plate | |
| 38 | 2***M | shaft | |
| 39 | 2***4 | outer oil seal | |
| 40 | 2***4 | nut | |
| 41 | 2***4 | lock washer | |
| 42 | 2***4 | nut | |
| 43 | 3***C | rear brake drum | |
| 44 | 3***1 | bearing | |
| 45 | 3***4 | rear hub | |
| 46 | 3***2 | bearing | |
| 47 | 3***4 | inner oil seal | |
| 48 | 3***C | brake assy | |
| 49 | 2***4 | oil fender | |
| 50 | 2***4 | bush | |
| 51 | Q***0 | bolt | |
| 52 | Q***0 | spring washer | |
| 53 | Q***0 | Nut | |
| 54 | 3***4 | bolt | |
| 54 | 3***4 | bolt | |
| 55 | 3***4 | cup nut | |
| 55 | 3***4 | cup nut | |
| 56 | 3***4 | inner nut | |
| 56 | 3***4 | inner nut | |
| 57 | Q***0 | bolt | |
| 58 | Q***0 | annul | |
| 59 | 2***5 | plug coke | |
| 60 | 2***5 | gasket | |
| 61 | Q***6 | plug coke | |
| 62 | 2***5 | gasket | |
| 63 | 2***4 | bolt | |
| 64 | Q***0 | nut | |
| 65 | Q***0 | Nut | |
| 66 | 2***4 | shim |
