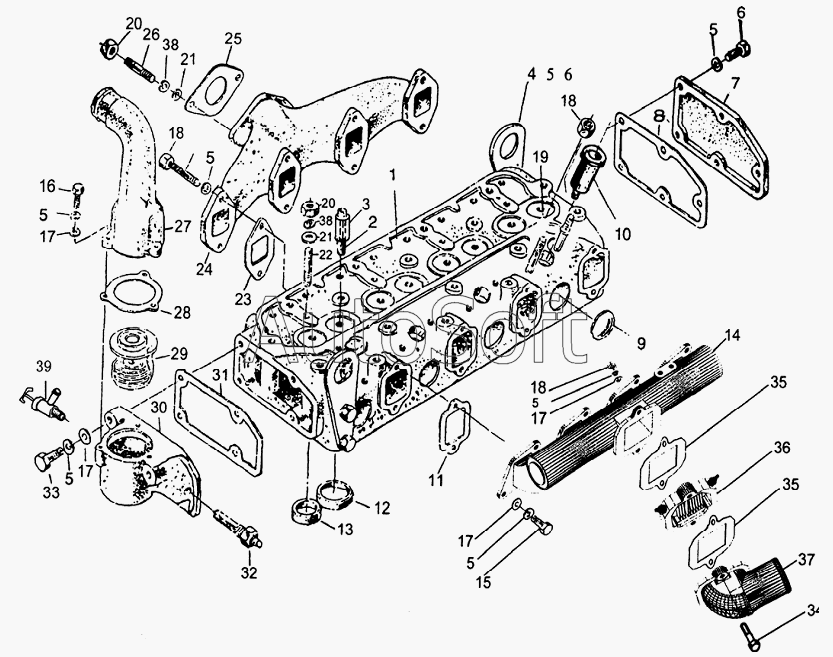

Каталог запасных частей к технике: JAC Motors HFC 1020KR-D127 (2007). Cylinder head, thermostat, intake manifold and exhaust manifold
30
21
21
22
23
24
25
26
27
28
29
20
20
31
32
33
34
35
35
36
37
38
38
39
11
2
3
4
5
5
5
5
5
5
5
6
6
7
8
9
10
1
12
13
14
15
16
17
17
17
17
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Y***1 | Cylinder head | |
| 2 | Y***2 | Valve guide | |
| 3 | Y***1 | Oil seal | |
| 4 | Y***1 | Lifting eye | |
| 5 | G***7 | Spring washer | |
| 6 | G***6 | Bolt | |
| 7 | Y***a | Rear cover | |
| 8 | Y***3 | Gasket | |
| 9 | Y***3 | Plug | |
| 10 | Y***a | Injector sleeve | |
| 11 | Y***3 | Valve | |
| 12 | Y***3 | Valve | |
| 13 | Y***4 | Valve | |
| 14 | Y***0 | Intake manifold | |
| 15 | G***6 | Bolt | |
| 16 | G***6 | Bolt | |
| 17 | G***5 | Washer | |
| 18 | G***6 | Nut | |
| 19 | S***5 | Stud | |
| 20 | G***6 | Nut | |
| 21 | G***5 | Washer | |
| 22 | Y***1 | Valve rocker bracket stud | |
| 23 | Y***6 | Gasket | |
| 24 | Y***1 | Exhaust manifold | |
| 25 | Y***2 | Gasket | |
| 26 | G***6 | Bolt | |
| 27 | Y***1 | Thermostat cover | |
| 28 | Y***2 | Gasket | |
| 29 | Y***0 | Thermostat | |
| 30 | Y***4 | Thermostat housing | |
| 31 | Y***6 | Thermostat housing gasket | |
| 32 | Y***0 | Water temp sensor | |
| 33 | G***6 | Bolt | |
| 34 | G***6 | Bolt | |
| 35 | Y***4 | Intake bend pipe gasdct | |
| 36 | Y***0 | Electricity heating unit | |
| 37 | Y***5 | Intake bend pipe | |
| 38 | C***7 | Washer 10 | |
| 39 | Y***1 | Warm wind Take over |
