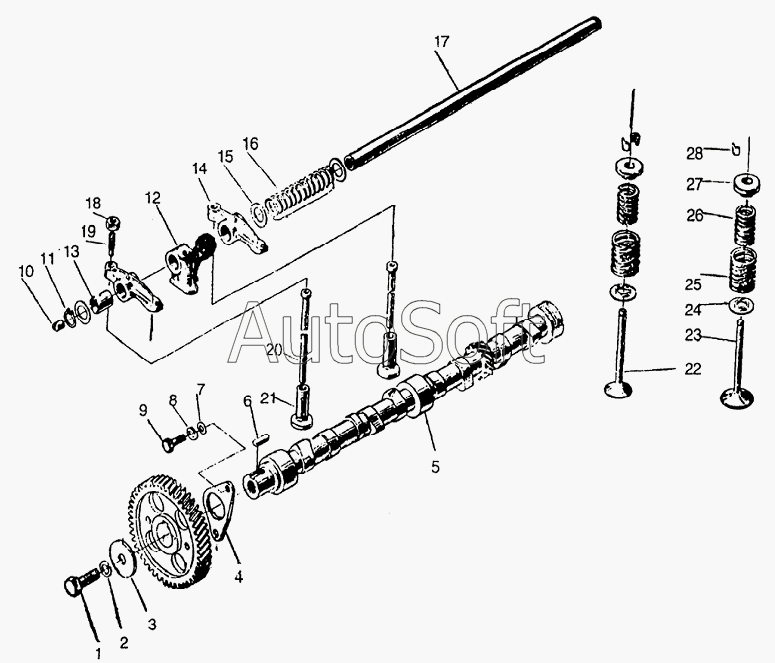

Каталог запасных частей к технике: JAC Motors HFC 1020KR-D127 (2007). Valve-actuating mechanism
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Bolt | |
| 2 | G***7 | Spring washer | |
| 3 | Y***2 | Camshaft timing clamping plate | |
| 4 | Y***0 | Camshaft thrust plate | |
| 5 | Y***0 | Camshaft | |
| 6 | G***9 | Flatx key | |
| 7 | G***5 | Washer | |
| 8 | G***7 | Spring washer | |
| 9 | G***6 | Bolt | |
| 10 | Y***8 | Rocker shaft screw plug | |
| 11 | G***6 | Retainer ring 10 | |
| 12 | Y***2 | Rocker shaft bracket | |
| 12 | Y***7 | Rocker shaft rear bracket | |
| 13 | Y***2 | Rocker arm bush | |
| 14 | Y***1 | Rocker | |
| 15 | Y***6 | Washer | |
| 16 | Y***4 | Rocker shaft spacer spring | |
| 17 | Y***a | Rocker shaft | |
| 18 | G***6 | Nut M8x1 | |
| 19 | Y***1 | Adjusting screw | |
| 20 | Y***3 | Push rod | |
| 21 | Y***A | Valve tappet | |
| 22 | Y***4 | Valve | |
| 23 | Y***4 | Valve | |
| 24 | Y***0 | Valve spring lower seat | |
| 25 | Y***7 | Outer valve spring | |
| 26 | Y***7 | Inner valve spring | |
| 27 | Y***9 | Valve spring upper seat | |
| 28 | Y***8 | Valve collets |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
