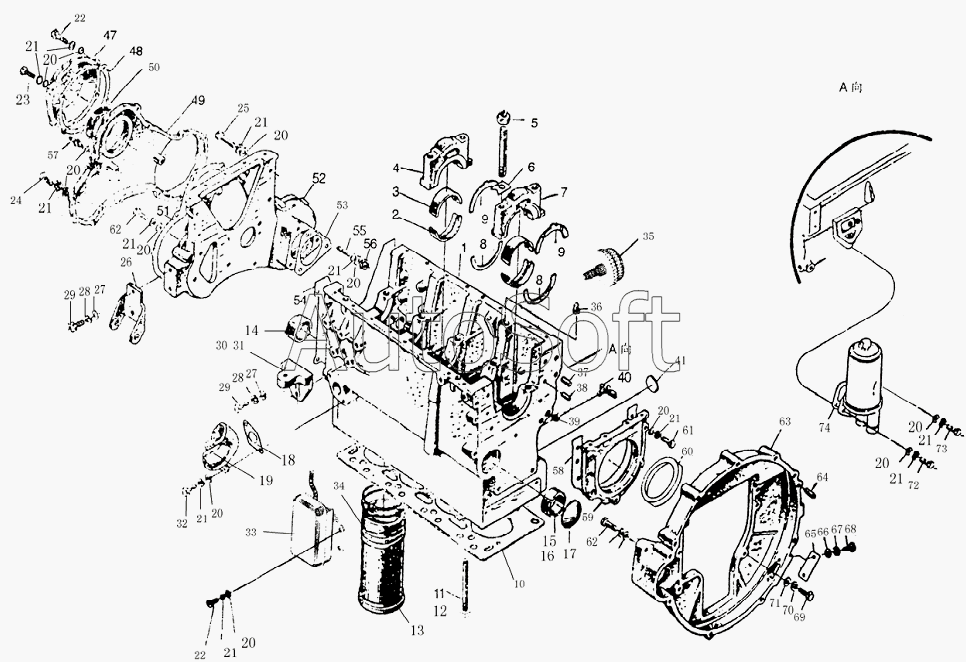

Каталог запасных частей к технике: JAC Motors HFC 1020KR-D127 (2007). Cylinder block, timing gear casing and flywheel housing
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
21
21
22
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Y***C | cylinder block | |
| 2 | Y***5 | main bearingupper half | |
| 3 | Y***6 | main bearinglower half | |
| 4 | Y***2 | main bearing cap | |
| 5 | Y***4 | main bearing slud | |
| 6 | Y***5 | main bearing slud lock washer | |
| 7 | Y***3 | rear main bearing cap | |
| 8 | Y***8 | crandshaft thrust bearing,lower half | |
| 9 | Y***7 | crandshaft thrust bearing,upper half | |
| 10 | Y***a | cylinder head gasket | |
| 11 | Y***4 | long cylinder head slud | |
| 12 | Y***5 | short cylinder head slud | |
| 13 | Y***3 | cylinder liner | |
| 14 | Y***3 | front camshaft bush | |
| 15 | Y***4 | middle camshaft bush | |
| 16 | Y***b | rear camshaft bush | |
| 17 | Y***3 | plug | |
| 18 | Y***1 | inlet pipe gasket | |
| 19 | Y***3 | inlet pipe | |
| 20 | G***5 | Washer | |
| 21 | G***7 | Spring washer | |
| 22 | G***6 | Bolt | |
| 23 | G***6 | Bolt | |
| 24 | G***6 | Bolt | |
| 25 | G***8 | stud M8--M8X1X22 | |
| 26 | Y***6 | generator bracket | |
| 27 | G***5 | Washer | |
| 28 | G***7 | Spring washer | |
| 29 | G***6 | Bolt | |
| 30 | Y***1 | front mounting bracket | |
| 31 | Y***2 | front mounting bracket | |
| 32 | G***6 | Bolt | |
| 33 | Y***a | breathing filter | |
| 34 | Y***3 | Water seal | |
| 35 | Y***0 | sensor for oil gauge | |
| 36 | Y***1 | plug | |
| 37 | Y***a | screw plugI | |
| 38 | Y***a | screw plugII | |
| 39 | Y***a | connect pipe | |
| 40 | Y***0 | drain cock | |
| 41 | Y***4 | plug | |
| 42 | Y***4 | oil filter gasket | |
| 43 | G***6 | Bolt | |
| 44 | G***6 | Bolt | |
| 45 | G***5 | Washer | |
| 46 | G***7 | Spring washer | |
| 47 | Y***7 | Front cover | |
| 48 | Y***6 | FrOnt cover Of timing gear case | |
| 49 | Y***a | ront cover gaskct Of TIMING GEAR CASE | |
| 50 | H***7 | Oil seal | |
| 51 | Y***4 | Timing gear case cover gasket | |
| 52 | W***1 | Timing gear casing | |
| 53 | Y***1 | Furl injection pump gasdet | |
| 54 | Y***1 | Timing gear case gasket | |
| 55 | G***8 | stud M8--M8X1X22 | |
| 56 | G***6 | Nut | |
| 57 | Y***5 | Pointer | |
| 58 | Y***a | Real oil seal cover gasdet | |
| 59 | Y***a | Real oil seal cove | |
| 60 | H***7 | Oil seal | |
| 61 | G***6 | Bolt | |
| 62 | G***6 | Bolt | |
| 63 | Y***a | Flywheel housing | |
| 64 | G***6 | Pin | |
| 65 | Y***9 | Inspection cover | |
| 66 | G***5 | Washer 6-140HV | |
| 67 | G***7 | Spring washer | |
| 68 | G***5 | Bolt M6x12 | |
| 69 | G***6 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
