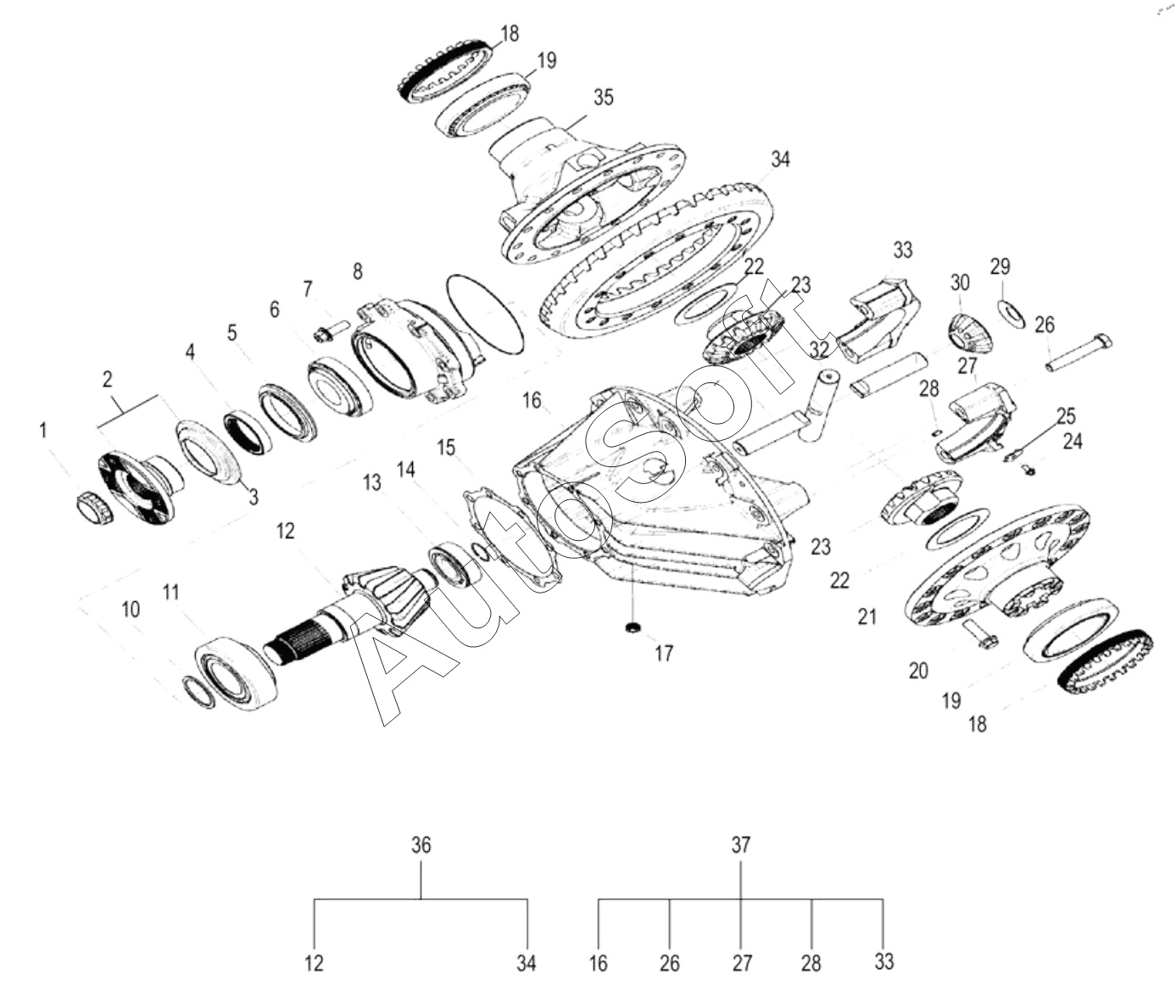

Каталог запасных частей к технике: LiuGong DW90A (2023). SP247412_000_00 REAR AXLE MIDDLE SECTION ASSEMBLY
1
2
3
4
5
6
7
8
10
11
13
14
15
16
16
17
18
18
19
19
20
21
22
22
22
22
22
22
23
23
23
23
24
25
26
26
27
27
28
28
29
30
32
33
33
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***2 | FLANGE NUT | |
| 2 | S***2 | FLANGE | |
| 3 | S***2 | DIRT GUARD | |
| 4 | S***3 | DIFFERENTIAL OIL SEAL | |
| 5 | S***5 | GREASE PACKING SEAT | |
| 6 | S***2 | ROW-STEEP ROLLER BEARING | |
| 7 | S***0 | HEX BOLT | |
| 8 | S***3 | BEARING BLOCK | |
| 10 | S***5 | ADJUSTING WASHER | |
| 11 | S***6 | ROW-STEEP ROLLER BEARING | |
| 13 | S***7 | ROLLER BEARING | |
| 14 | S***5 | STOP RING | |
| 15 | S***8 | ADJUSTING WASHER | |
| 16 | S***8 | REAR AXLE MAIN REDUCTION HOUSING | |
| 17 | S***4 | PLUG SCREW | |
| 18 | S***3 | ADJUSTING NUT | |
| 19 | T***4 | TAP.ROLLER BRG 32024 | |
| 20 | S***5 | HEX BOLT | |
| 21 | S***7 | DIFFERENTIAL CASE | |
| 22 | S***1 | AXLE SHAFT GEAR WASHER-2.0MM | |
| 22 | S***2 | AXLE SHAFT GEAR WASHER-2.15MM | |
| 22 | S***3 | AXLE SHAFT GEAR WASHER-2.3MM | |
| 23 | S***9 | AXLE SHAFT GEAR | |
| 23 | S***0 | AXLE SHAFT GEAR | |
| 24 | S***1 | HEX BOLT | |
| 25 | S***8 | LOCKING PIECE | |
| 26 | S***7 | HEX BOLT | |
| 27 | S***5 | BEARING CAP | |
| 28 | S***2 | PIN | |
| 29 | S***4 | SPHERICAL SURFACE | |
| 30 | S***9 | PLANT GEAR | |
| 32 | S***6 | SPIDER | |
| 33 | S***4 | BEARING CAP | |
| 35 | S***8 | DIFFERENTIAL CASE | |
| 36 | S***0 | BEVEL GEAR | |
| 37 | S***4 | FINAL DRIVE CASE OF REAR |
