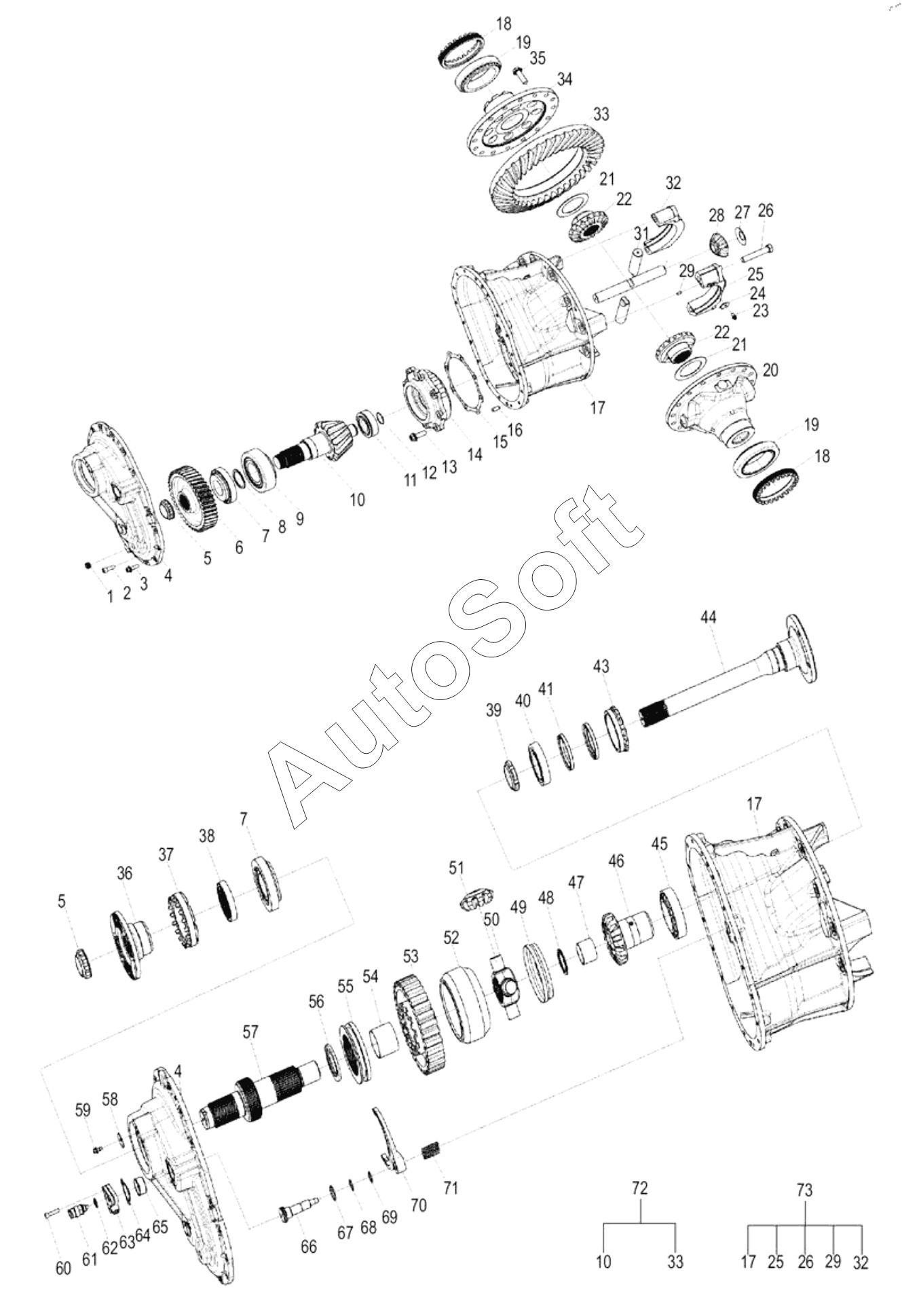

Каталог запасных частей к технике: LiuGong DW90A (2023). SP247409_000_00 MIDDLE AXLE MIDDLE SECTION ASSEMBLY
49
56
56
55
54
53
52
51
50
56
48
47
46
45
44
43
41
40
65
73
72
71
70
69
68
67
66
39
64
63
62
61
60
59
58
57
11
20
19
19
18
18
16
15
14
13
12
21
21
21
9
8
7
7
6
5
5
4
4
3
2
28
38
37
36
35
34
31
31
28
1
27
24
23
22
22
22
22
21
21
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***4 | PLUG SCREW | |
| 2 | S***8 | HEX BOLT | |
| 3 | S***0 | HEX BOLT | |
| 4 | S***3 | PASS-AXLE BOX CAP | |
| 5 | S***2 | FLANGE NUT | |
| 6 | S***3 | PASSIVE COLUMN GEAR | |
| 7 | S***2 | ROW-STEEP ROLLER BEARING | |
| 8 | S***5 | ADJUSTING WASHER | |
| 9 | S***6 | ROW-STEEP ROLLER BEARING | |
| 11 | S***7 | ROLLER BEARING | |
| 12 | S***5 | STOP RING | |
| 13 | S***0 | HEX BOLT | |
| 14 | S***4 | BEARING BLOCK | |
| 15 | S***8 | ADJUSTING WASHER | |
| 16 | S***4 | PIN | |
| 18 | S***3 | ADJUSTING NUT | |
| 19 | T***4 | TAP.ROLLER BRG 32024 | |
| 20 | S***8 | DIFFERENTIAL CASE | |
| 21 | S***1 | AXLE SHAFT GEAR WASHER-2.0MM | |
| 21 | S***2 | AXLE SHAFT GEAR WASHER-2.15MM | |
| 21 | S***3 | AXLE SHAFT GEAR WASHER-2.3MM | |
| 22 | S***9 | AXLE SHAFT GEAR | |
| 22 | S***0 | AXLE SHAFT GEAR | |
| 23 | S***1 | HEX BOLT | |
| 24 | S***8 | LOCKING PIECE | |
| 27 | S***4 | SPHERICAL SURFACE | |
| 28 | S***0 | PLANT GEAR | |
| 28 | S***9 | PLANT GEAR | |
| 31 | S***6 | SPIDER | |
| 31 | S***1 | CROSS AXLE SEAT | |
| 34 | S***5 | DIFFERENTIAL CASE | |
| 35 | S***5 | HEX BOLT | |
| 36 | S***0 | FLANGE | |
| 37 | S***9 | ADJUSTING NUT | |
| 38 | S***3 | DIFFERENTIAL OIL SEAL | |
| 39 | S***8 | CIRCLE NUT | |
| 40 | S***7 | WELL VERSED SHAFT BRARING | |
| 41 | S***5 | WELL VERSED SHAFT OIL SEAL | |
| 43 | S***9 | ADJUSTING NUT | |
| 44 | S***0 | AXLE OF OUTPUT | |
| 45 | 2***7 | Роликоподшипник конический | |
| 46 | S***9 | HALF SHAFT GEAR | |
| 47 | S***1 | BUSH | |
| 48 | S***0 | ADJUSTING WASHER | |
| 49 | S***4 | OIL BAFFLE DISC | |
| 50 | S***2 | SPIDER | |
| 51 | S***3 | PLANET GEAR | |
| 52 | S***5 | DIFFERENTIAL CASE | |
| 53 | S***1 | ACTIVE COLUMN GEAR | |
| 54 | S***6 | BUSH | |
| 55 | S***2 | SLIDING ENGAGE | |
| 56 | S***3 | STOP SHIM-3.0MM | |
| 56 | S***4 | STOP SHIM-3.4MM | |
| 56 | S***5 | STOP SHIM-3.8MM | |
| 57 | S***1 | MASTER AXLE | |
| 58 | S***8 | LOCKING PIECE | |
| 59 | S***9 | HEX BOLT | |
| 60 | S***2 | BOLT M8x35 | |
| 61 | S***2 | GEARBOX SWITCH | |
| 62 | S***1 | PACKING RING | |
| 63 | S***6 | SHIFT CYLINDER | |
| 64 | S***2 | GASKET | |
| 65 | S***4 | BUSH | |
| 66 | S***5 | SELECTOR SHAFT | |
| 67 | S***3 | O-RING | |
| 68 | S***9 | WASHER | |
| 69 | S***8 | WASHER | |
| 70 | S***9 | SELECTOR FORK | |
| 71 | S***7 | SPRING | |
| 72 | S***9 | BEVEL GEAR | |
| 73 | S***7 | MAIN REDUCER HOUSING ASSEMBLY |
