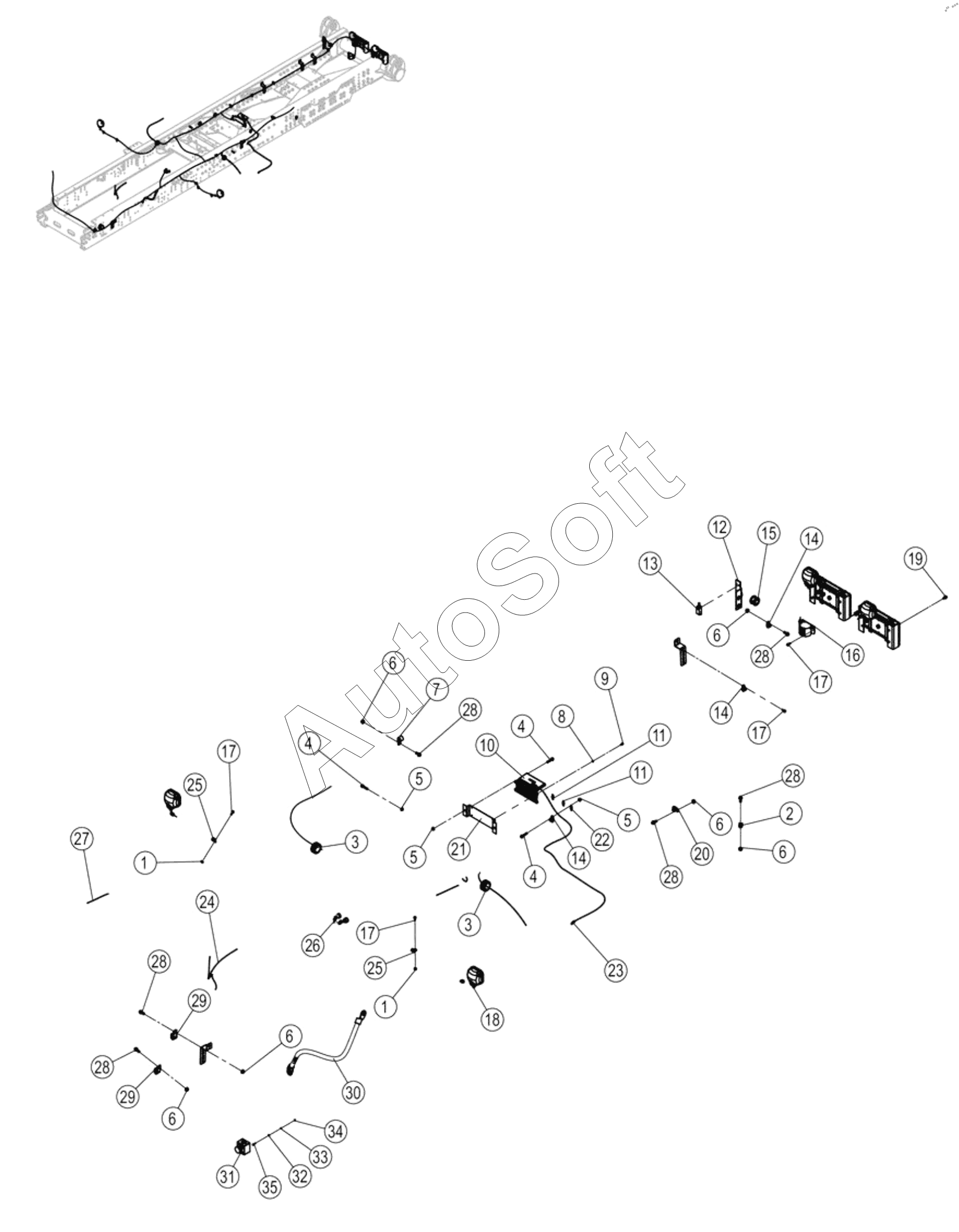

Каталог запасных частей к технике: LiuGong DW90A (2023). 55C9577_000_00 FRAME WIRING
27
19
20
21
22
23
24
25
25
26
18
28
28
28
28
28
28
29
29
30
31
32
33
34
35
10
2
3
3
4
4
4
5
5
5
6
6
6
6
6
6
7
8
9
1
1
11
11
12
13
14
14
14
15
16
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Nut | |
| 2 | 0***0 | CLAMP | |
| 3 | 8***2 | Кольцо резиновое | |
| 4 | 0***3 | Bolt | |
| 5 | 0***5 | Nut | |
| 6 | 0***6 | Nut | |
| 7 | 0***5 | Хомут | |
| 8 | 0***4 | WASHER | |
| 9 | 0***4 | SCREW | |
| 10 | 4***3 | Fuse box | |
| 11 | 3***5 | FUSE | |
| 12 | 0***0 | PLATE | |
| 13 | 3***8 | KICKOUT SET SW | |
| 14 | 0***2 | CLAMP | |
| 15 | 8***7 | GROMMET | |
| 16 | 3***9 | Сигнал заднего хода | |
| 17 | 0***9 | Bolt | |
| 18 | 4***2 | FRAME LIGHT AS | |
| 19 | 0***7 | Bolt | |
| 20 | 0***6 | CLAMP | |
| 21 | 0***4 | MOUNTING PLATE | |
| 22 | 3***0 | Fuse | |
| 23 | 7***9 | CABLE | |
| 24 | 7***8 | FRAME HARNESS | |
| 25 | 0***1 | CLAMP | |
| 26 | 3***8 | PLUG | |
| 27 | 7***9 | CABLE | |
| 28 | 0***3 | Bolt | |
| 29 | 0***6 | CLAMP | |
| 30 | 7***7 | CABLE | |
| 31 | 3***1 | PARKING BRAKE BUTTON | |
| 32 | 0***7 | Шайба | |
| 33 | 0***2 | WASHER | |
| 34 | 0***6 | Гайка | |
| 35 | 0***1 | Винт |
