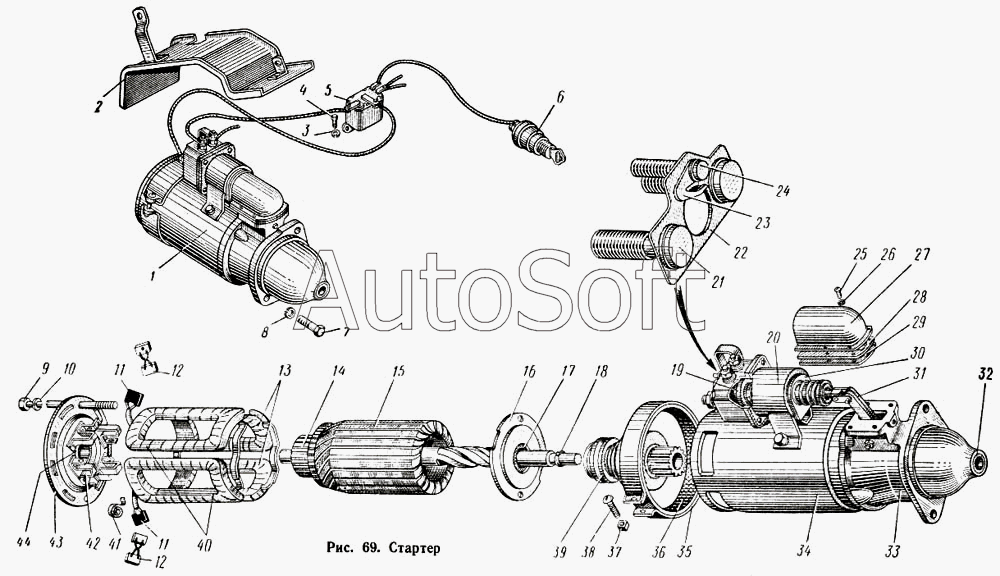

Каталог запасных частей к технике: КАЗ 608. Стартер
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250538-П | 2***П | Гайка | |
| 1 | 1***А | Стартер типа СТ130-А1 а сборе | |
| 2 | 3***2 | Щиток стартера в сборе | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***8 | Болт крепления колпачка | |
| 5 | 1***А | Реле типа РС504 включения стартера в сборе | |
| 6 | 1***А | Включатель зажигания с запорным цилиндром и ключами в сборе (ВК21-Е или Г-К350) | |
| 7 | 3***8 | Болт крепления стартера | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 1***Б | Шпилька стяжная | |
| 10 | Х***2 | Шайба пружинная | |
| 11 | С***0 | Щетка неизолированная | |
| 12 | 1***3 | Щетка неизолированная | |
| 13 | С***0 | Катушки правые и сборе | |
| 14 | С***0 | Коллектор в сборе | |
| 15 | С***0 | Якорь в сборе | |
| 16 | С***А | Подшипник промежуточный в сборе | |
| 17 | С***2 | Вкладыш промежуточного подшипника | |
| 18 | С***7 | Кольцо замковое | |
| 19 | Р***0 | Диск контактный в сборе | |
| 20 | Р***Б | Реле стартера типа РС14-Б в сборе | |
| 21 | Р***Г | Болт контактный | |
| 22 | Р***3 | Прокладка изоляционная | |
| 23 | Р***4 | Контакт гибкий | |
| 24 | Р***2 | Болт контактный | |
| 25 | 8***8 | Винт крепления защитного кожуха | |
| 26 | Х***2 | Шайба пружинная | |
| 27 | С***6 | Кожух защитный | |
| 29 | С***7 | Прокладка кожуха | |
| 30 | С***7 | Прокладка кожуха со стороны реле | |
| 31 | С***0 | Рычаг привода стартера в сборе | |
| 32 | С***8 | Вкладыш крышки привода | |
| 33 | С***0 | Крышка стартера со стороны привода в сборе | |
| 34 | С***0 | Корпус стартера в сборе | |
| 35 | С***4 | Лента корпуса защитная | |
| 36 | М***8 | Прокладка защитной ленты | |
| 37 | 8***1 | Гайка | |
| 38 | М***9 | Винт защитной ленты стяжной | |
| 38 | С***5 | Прокладка кожуха | |
| 39 | С***0 | Привод стартера в сборе | |
| 40 | С***0 | Катушки левые в сборе | |
| 41 | С***4 | Пружина щетки | |
| 42 | 1***6 | Щеткодержатель | |
| 43 | С***0 | Крышка стартера со стороны коллектора о сборе | |
| 44 | 1***А | Вкладыш крышки коллектора |
