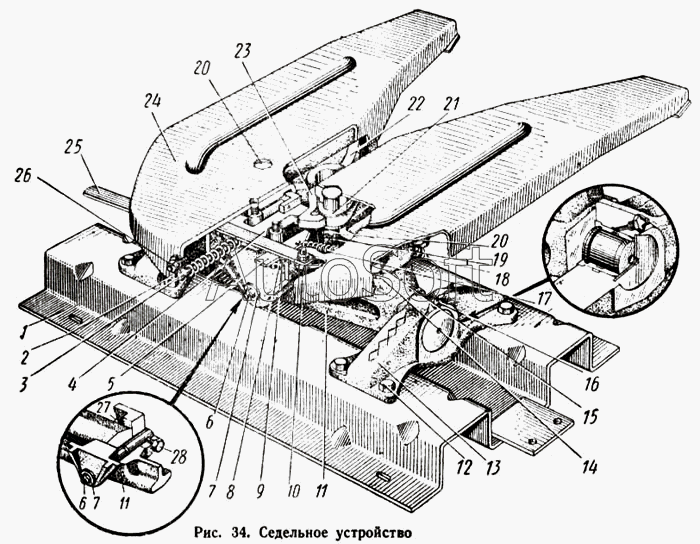

Каталог запасных частей к технике: КАЗ 608. Седельное устройство
20
11
12
13
14
15
16
17
18
19
10
21
21
22
23
24
25
26
27
28
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250560-П8 | 2***8 | Гайка стремянки | |
| 252007-П8 | 2***8 | Шайба | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 252139-П2 | 2***2 | Шайба пружинили | |
| 258085-П | 2***П | Шплинт пальца | |
| 260317-П | 2***П | Заглушка | |
| 305799-П8 | 3***8 | Шайба шпильки крепления запорного кулака | |
| 608-2800010 | 6***0 | Рама в сборе | |
| 608-2801014 | 6***4 | Лонжерон правый с кронштейнами рессор, амортизатор опоры двигателя в сборе | |
| 608-2801015 | 6***5 | Лонжерон левый с кронштейнами рессор, амортизатора, опоры двигателя в сборе | |
| 1 | 6***0 | Плита седельного устройства в сборе | |
| 2 | 1***5 | Планка замка сцепного механизма предохранительная | |
| 3 | 1***3 | Пружина запорного кулака сцепного механизма | |
| 4 | 1***8 | Кулак сцепного механизма седла запорный в сборе | |
| 5 | 1***0 | Защелка замка сцепного механизма | |
| 6 | 2***П | Пресс-масленка в сборе | |
| 7 | 1***4 | Ось балансира седла | |
| 8 | 2***8 | Шайба | |
| 9 | 2***8 | Гайка | |
| 10 | 2***8 | Шплинт | |
| 11 | 1***0 | Балансир седла седельного устройства | |
| 12 | 2***8 | Болт крепления кронштейна | |
| 13 | 1***7 | Кронштейн крепления седла к плите | |
| 14 | 2***8 | Болт крепления кронштейна глушителя | |
| 15 | 1***2 | Ограничитель бакового наклона седла | |
| 16 | 2***П | Пресс-масленка в сборе | |
| 17 | 1***2 | Пружина защелки замка сцепного механизма | |
| 18 | 1***8 | Пружина седельного устройства | |
| 19 | 3***П | Масленка в сборе | |
| 20 | 1***0 | Палеи губки сцепного механизма | |
| 21 | 1***8 | Прокладка регулировочная толщиной 1 мм | |
| 21 | 1***1 | Прокладка регулировочная толщиной 0,5 мм | |
| 22 | 1***6 | Губка сцепного механизма правая в сборе | |
| 23 | 1***5 | Губка сцепного механизма левая в сборе | |
| 24 | 1***8 | Седло в сборе | |
| 25 | 1***0 | Рычаг управления сцепного механизма расцепной | |
| 26 | 2***8 | Гайка | |
| 27 | 2***8 | Гайка клина | |
| 28 | 2***8 | Болт хомутов |
