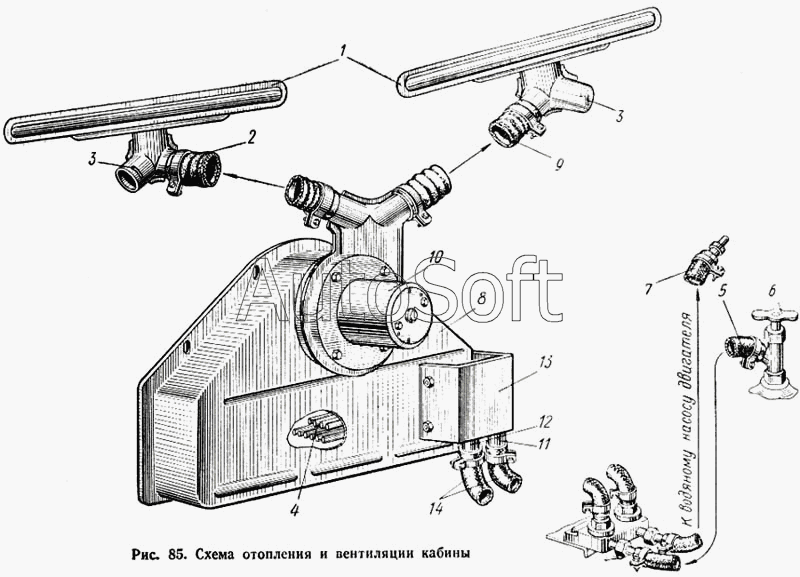

Каталог запасных частей к технике: КАЗ 608. Схема отопления и вентиляции кабины
6
14
13
12
11
10
9
8
7
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 104-8102355 | 1***5 | Прокладка электродвигателя | |
| 130-1015370 | 1***0 | Кран отопителя сливной | |
| 130-8101158 | 1***8 | Рабочее колесо вентилятора в сборе | |
| 140-8104076 | 1***6 | Штуцер системы отопителя | |
| 201420-П8 | 2***8 | Болт креплений ограничителя крюка | |
| 201428-П8 | 2***8 | Болт крепления рамки | |
| 201455-П8 | 2***8 | Болт крепления стеклоочистителя к кронштейну | |
| 201458-П8 | 2***8 | Болт крепления кронштейна основного замка | |
| 201478-П8 | 2***8 | Болт крепления кожуха | |
| 220052-П8 | 2***8 | Винт крепления вентилятора | |
| 220084-П8 | 2***8 | Винт креплении скобы | |
| 220084-П8 | 2***8 | Винт креплении скобы | |
| 220086-П8 | 2***8 | Винт хомута | |
| 247545-П8 | 2***8 | Шуруп крепления облицовки | |
| 250510-П8 | 2***8 | Гайка | |
| 250510-П8 | 2***8 | Гайка | |
| 250763-П8 | 2***8 | Гайка | |
| 250763-П8 | 2***8 | Гайка | |
| 251086-П8 | 2***8 | Гайка | |
| 251086-П8 | 2***8 | Гайка | |
| 251086-П8 | 2***8 | Гайка | |
| 252002-П8 | 2***8 | Шайба | |
| 252004-П8 | 2***8 | Шайба | |
| 252004-П8 | 2***8 | Шайба | |
| 252005-П8 | 2***8 | Шайба тяги | |
| 252005-П8 | 2***8 | Шайба тяги | |
| 252132-П2 | 2***2 | Шайба пружинная | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252135-П8 | 2***8 | Шайба пружинная | |
| 252154-П2 | 2***2 | Шайба | |
| 258012-П8 | 2***8 | Шплинт | |
| 288004-П8 | 2***8 | Хомут крепления шланга | |
| 288004-П8 | 2***8 | Хомут крепления шланга | |
| 288014-П8 | 2***8 | Хомут шланга | |
| 392001-П8 | 3***8 | Винт установочный | |
| 605-5304054 | 6***4 | Ручка крышки вентиляционного люка | |
| 605-5304055 | 6***5 | Ось ручки | |
| 605-8104110 | 6***0 | Крышка вентиляционного люка в сборе | |
| 606А-810160 | 6***0 | Пружина дросселя | |
| 608-8101060-Б | 6***Б | Радиатор отопителя в сборе (для запчастей) | |
| 608-8101079 | 6***9 | Трубка соединительная в сборе | |
| 608-8101080-Б | 6***Б | Скоба крепления шлангов длинная | |
| 608-8101081 | 6***1 | Скоба крепления шлангов короткая | |
| 608-8101086 | 6***6 | Трубка подвода воды задняя в сборе | |
| 608-8101099 | 6***9 | Уплотнитель радиатора отопителя | |
| 608-8101158 | 6***8 | Заслонка дроссельная в сборе | |
| 608-8101200-Б | 6***Б | Соединительный шланг | |
| 608-8101203 | 6***3 | Шланг подвода воды передний | |
| 608-8101209 | 6***9 | Скобя крепления шлангов | |
| 608-8101210 | 6***0 | Кран для спуска воды из системы отопителя в сборе | |
| 608-8101212-В | 6***В | Уплотнитель трубы отопителя | |
| 608-8101220-Г | 6***Г | Уплотнитель кожуха | |
| 608-8104132 | 6***2 | Уплотнитель крышки вентиляционного люка | |
| 608-8104133 | 6***3 | Рамка крепления ободка облицовки вентиляционного люки в сборе | |
| 608-8104150 | 6***0 | Ободок облицовки вентиляционного люка | |
| 1 | 6***В | Распределитель обдува стекла в сборе | |
| 2 | 6***Б | Шланг обдува ветрового стекла левый | |
| 3 | 6***7 | Ручка дроссельной заслонки | |
| 4 | 6***В | Радиатор отопителя в сборе | |
| 4 | 6***В | Радиатор отопителя в сборе | |
| 5 | 6***А | Шланг отвода воды передний и задний | |
| 6 | 1***0 | Крап системы отопителя в сборе | |
| 7 | 6***6 | Шланг отвода воды задний | |
| 8 | 6***Г | Кожух-радиатора отопителя в сборе | |
| 9 | 6***В | Шланг обдува ветрового стекла правый | |
| 10 | 1***0 | Рабочее колесо вентилятора отопителя с электродвигателем в сборе | |
| 11 | 6***Д | Трубка отвода води передняя | |
| 12 | 6***Д | Трубка подвода воды передняя | |
| 13 | 6***В | Кожух труб отопителя | |
| 14 | 6***2 | Шланг передний |
