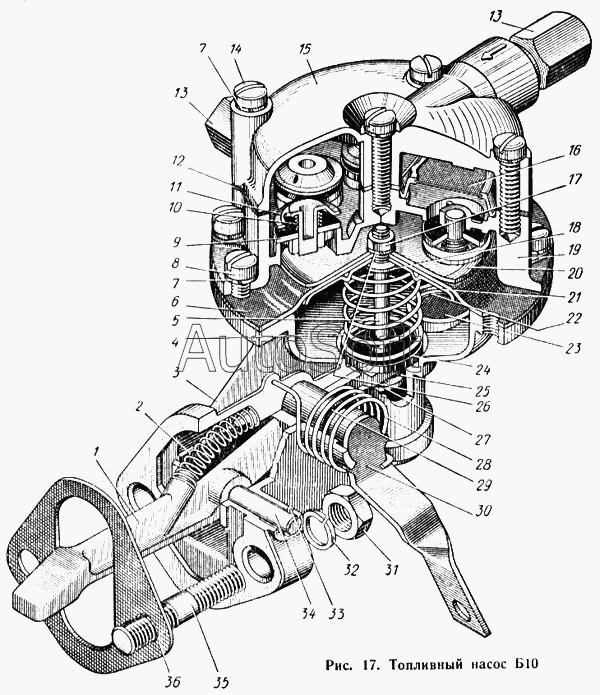

Каталог запасных частей к технике: КАЗ 608. Топливный насос Б10
24
12
13
14
15
16
17
18
19
20
21
22
23
11
25
26
27
28
29
30
31
32
33
34
35
36
1
2
3
4
5
6
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1106026 | 1***6 | Клапан | |
| 130-1106028 | 1***8 | Пружина клапана | |
| 130-1106056 | 1***6 | Шайба толкателя | |
| 130-1106078-Б | 1***Б | Коромысло | |
| 130Т-1106015 | 1***5 | Головка топливного насоса в сборе | |
| 130Т-1106037 | 1***7 | Прокладку крышки | |
| 130Т-1106050 | 1***0 | Диафрагма с толкателем в сборе | |
| 130Т-1106050 | 1***0 | Диафрагма с толкателем в сборе | |
| 130Т-1106051 | 1***1 | Диск диафрагмы | |
| 130Т-1106055 | 1***5 | Толкатель в сборе | |
| 130Т-1106090 | 1***0 | Корпус топливного насоса в сборе | |
| 130Т-1106200 | 1***0 | Комплект детален для ремонта топливного насоса Б10 | |
| 164Т-1106201 | 1***1 | Комплект деталей для ремонта топливного насоса Б10 | |
| 260305-П8 | 2***8 | Заглушка | |
| 1 | 1***Б | Коромысло | |
| 2 | 1***3 | Пружина коромысла возвратная | |
| 3 | 1***В | Корпус насоса | |
| 4 | 1***1 | Пружина диафрагмы | |
| 5 | 1***3 | Толкатель | |
| 6 | 1***1 | Диск диафрагмы | |
| 7 | 2***2 | Шайба пружинная | |
| 7 | 2***2 | Шайба пружинная | |
| 8 | 4***8 | Винт крепления головки | |
| 9 | 1***6 | Клапан | |
| 10 | 1***8 | Пружина клапана | |
| 11 | 1***7 | Обойма клапана | |
| 12 | 1***7 | Прокладку крышки | |
| 13 | 3***8 | Штуцер фильтра | |
| 14 | 4***8 | Винт крепления крышки | |
| 15 | 1***6 | Крышка демпфер | |
| 16 | 1***5 | Фильтр топливного насоса | |
| 17 | 2***8 | Гайка толкателя | |
| 18 | 1***6 | Шайба толкателя | |
| 19 | 1***8 | Головка топливного насоса | |
| 20 | 1***7 | Шайба диафрагмы верхняя | |
| 21 | 1***6 | Шайба диафрагмы нижняя | |
| 22 | 1***6 | Шайба сетки | |
| 23 | 1***7 | Сетка фильтра | |
| 24 | 1***8 | Сальник толкателя | |
| 25 | 1***9 | Прокладка упорной шайбы | |
| 26 | 2***2 | Шайба пружинная | |
| 27 | 1***3 | Шайба упорная | |
| 28 | 1***Б | Пружина | |
| 29 | 4***Б | Сальник | |
| 30 | 1***Б | Валик ручного привода в сборе | |
| 31 | 3***8 | Гайка | |
| 32 | 2***2 | Шайба пружинная | |
| 33 | 2***8 | Шплинт оси коромысла | |
| 34 | 1***8 | Ось коромысла | |
| 35 | 3***8 | Шпилька крепления топливного насоса | |
| 36 | 1***0 | Прокладка топливного насоса |
