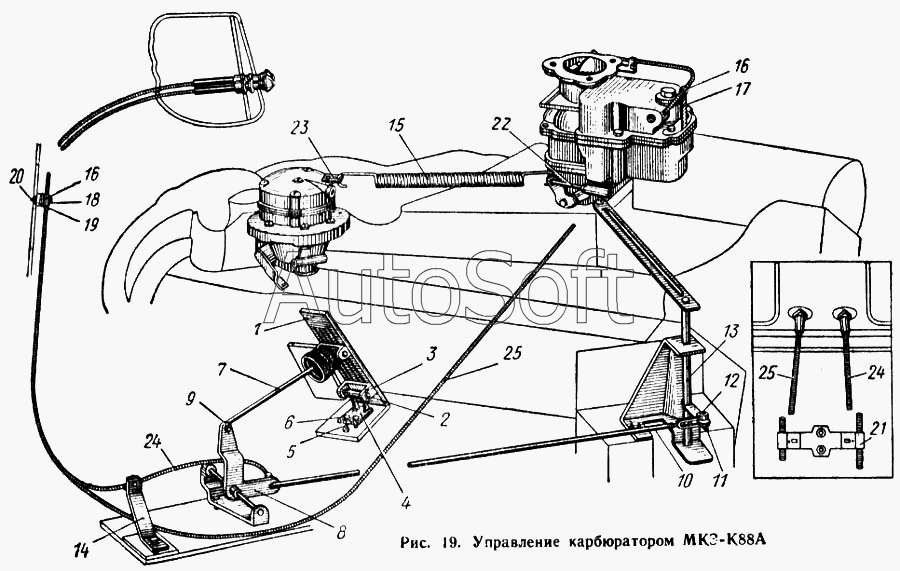

Каталог запасных частей к технике: КАЗ 608. Управление карбюратором МКЗ-К88А
17
9
10
11
12
13
14
15
16
8
18
19
20
21
22
23
24
26
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220052-П8 | 2***8 | Винт крепления вентилятора | |
| 250508-П8 | 2***8 | Гайка | |
| 250515-П8 | 2***8 | Гайка | |
| 250764-П8 | 2***8 | Гайка | |
| 250764-П8 | 2***8 | Гайка | |
| 250764-П8 | 2***8 | Гайка | |
| 252007-П8 | 2***8 | Шайба | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 252154-П2 | 2***2 | Шайба | |
| 258014-П | 2***П | Шплинт | |
| 1 | 6***0 | Педаль акселератора в сборе | |
| 2 | 2***8 | Пален педали акселератора | |
| 3 | 2***П | Шплинт | |
| 4 | 6***2 | Кронштейн педали акселератора | |
| 5 | 2***8 | Болт крепления сиденья | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 6***Б | Тяга педали акселератора с головкой, шаровым пальцем, сухарем и пробкой в сборе | |
| 8 | 6***Б | Рычаг педали акселератора с муфтой в сборе | |
| 9 | 2***П | Шплинт | |
| 10 | 6***Б | Тяга карбюратора с вилкой в сборе | |
| 11 | 2***П | Шплинт | |
| 12 | 2***8 | Палеи | |
| 13 | 6***В | Валик педали акселератор л промежуточный с тягой и кронштейном в сборе | |
| 14 | 6***7 | Кронштейн зажима оболочки тяги | |
| 15 | 6***5 | Пружиня тяги карбюратора | |
| 16 | 1***1 | Зажим оболочки тяги | |
| 17 | 6***6 | Кронштейн зажима оболочки тяги | |
| 18 | 2***8 | Болт крепления кронштейна | |
| 19 | 1***5 | Зажин тяги | |
| 20 | 3***2 | Болт крепления зажима | |
| 21 | 6***2 | Кронштейн оболочки тяги | |
| 22 | 6***4 | Тяга карбюратора в сборе | |
| 23 | 6***0 | Скоба пружины карбюратора | |
| 24 | 6***0 | Тяга воздушной заслонки карбюратора в сборе | |
| 26 | 1***А | Тяга ручного управления акселератором в сборе |
