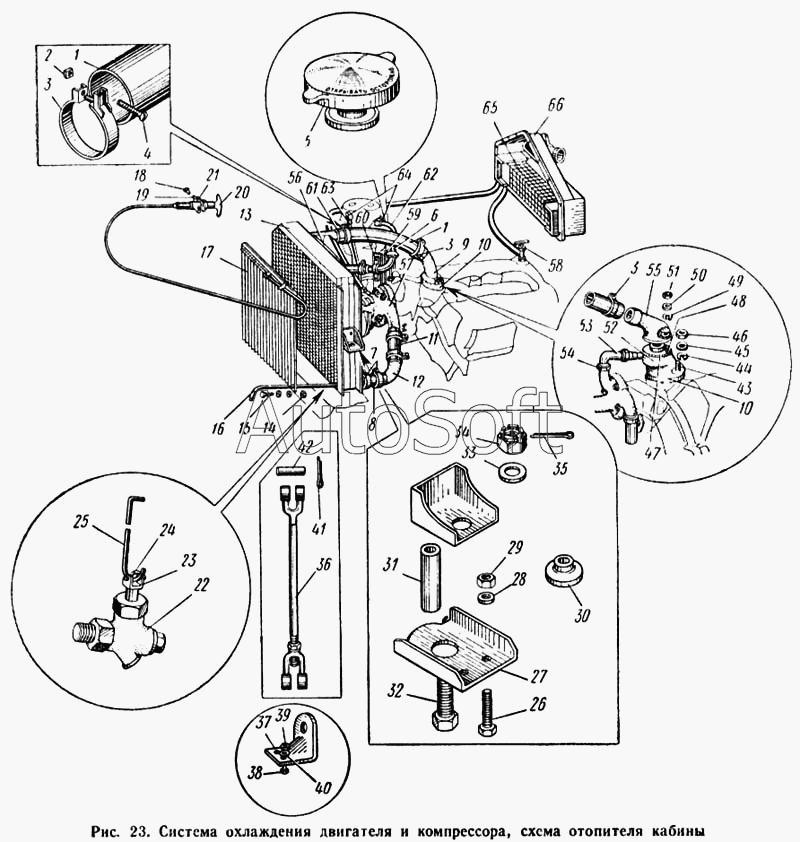

Каталог запасных частей к технике: КАЗ 608. Система охлаждения двигателя и компрессора, схема отопителя кабины
33
43
42
41
40
39
38
37
36
35
34
45
32
31
30
29
28
27
26
25
24
23
55
66
64
63
63
61
60
59
58
57
56
22
54
53
52
51
50
49
48
47
46
1
2
11
21
20
19
18
17
16
15
14
13
12
10
9
8
7
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1304022-Б | 1***Б | Прокладка пробки радиатора у плотни тельная | |
| 130-1305046 | 1***6 | Стержень привода управления сливным краном правый | |
| 130-1306010 | 1***0 | Термостат с твердым наполнителем в сборе | |
| 130-1307010-Б | 1***Б | Насос водяной в сборе | |
| 130-1307012-Б | 1***Б | Корпус подшипников водяного насоса с крыльчаткой в сборе | |
| 130-130Т009 | 1***9 | Насос водяной со шкивом вентилятора в сборе | |
| 150В-3802061 | 1***1 | Зажим оболочки тяги жалюзи радиатора | |
| 201453-П8 | 2***8 | Болт крепленая масляного радиатора | |
| 220052-П8 | 2***8 | Винт крепления вентилятора | |
| 250510-П8 | 2***8 | Гайка | |
| 250634-П8 | 2***8 | Гайка тяги | |
| 252005-П8 | 2***8 | Шайба тяги | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 300172-П8 | 3***8 | Переходник сливное крана водяной рубашки блока цилиндров | |
| 301047-П8 | 3***8 | Болт тяги управлении жалюзи | |
| 608-1301015 | 6***5 | Остов радиатора в сборе | |
| 608-1301035 | 6***5 | Трубка охлаждения радиатора | |
| 608-1302050 | 6***0 | Кронштейн подвески радиатора верхний в сборе | |
| 608-1302080 | 6***0 | Угольник подвески радиатора | |
| 608-1310240 | 6***0 | Шайба | |
| 1 | 6***Г | Шланг патрубка радиатора подводной | |
| 2 | 2***8 | Гайка | |
| 3 | 3***8 | Хомутик подводного шланга в сборе | |
| 4 | 2***8 | Винт хомута | |
| 5 | 1***0 | Пробка радиатора в сборе | |
| 6 | 6***0 | Патрубок радиатора наливной в сборе | |
| 7 | 3***П | Хомутик отводного шланга в сборе | |
| 7 | 3***П | Хомутик отводного шланга в сборе | |
| 8 | 6***3 | Шланг колена отводного патрубка | |
| 9 | 1***Б | Патрубок водяной рубашки выпускной в сборе с термостатом ТС-101 | |
| 10 | 1***7 | Прокладка патрубка | |
| 11 | 6***Б | Шланг патрубка отводной (ставится на двигателях с байпасом) | |
| 12 | 6***8 | Колено отводного патрубка радиатора | |
| 13 | 6***7 | Радиатор в сборе | |
| 14 | 2***8 | Гайка | |
| 15 | 2***8 | Болт крепления стеклоочистителя к кронштейну | |
| 16 | 2***2 | Шайба пружинная | |
| 17 | 6***0 | Жалюзи радиатора в сборе | |
| 18 | 2***8 | Болт крепления кронштейна | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 6***0 | Тяга управления жалюзи с ручкой и фиксатором в сборе | |
| 21 | 6***А | Кронштейн тяги управления | |
| 22 | 3***0 | Кран сливной в сборе | |
| 23 | 2***8 | Шплинт | |
| 24 | 1***5 | Вилка стержня сливного крана | |
| 25 | 1***Б | Стержень привода управления сливным краном левый | |
| 26 | 2***8 | Болт крепления задней опоры | |
| 27 | 6***2 | Кронштейн подвески радиатора в сборе | |
| 28 | 2***2 | Шайба пружинная | |
| 29 | 2***8 | Гайка клина | |
| 30 | 1***8 | Подушка подвески радиатора в сборе | |
| 31 | 1***0 | Втулка подушек распорная | |
| 32 | 2***8 | Болт крепления радиатора | |
| 33 | 2***8 | Шайба | |
| 34 | 2***8 | Гайка | |
| 35 | 2***П | Шплинт | |
| 36 | 6***Б | Тяга крепления радиатора с пилкой в сборе | |
| 37 | 6***8 | Кронштейн подвески радиатора нижний в сборе | |
| 38 | 2***8 | Болт крепления кронштейна основного замка | |
| 39 | 2***8 | Гайка | |
| 40 | 2***2 | Шайба пружинная | |
| 41 | 2***П | Шплинт | |
| 42 | 2***8 | Палец | |
| 43 | 3***8 | Шпилька крепления патрубки | |
| 45 | 3***8 | Шайба | |
| 46 | 2***8 | Гайка | |
| 47 | 1***3 | Прокладка верхнего патрубка | |
| 48 | 3***8 | Шпилька крепления патрубки | |
| 49 | 2***2 | Шайба пружинная | |
| 50 | 3***8 | Шайба | |
| 51 | 2***8 | Гайка | |
| 52 | 1***1 | Патрубок водяной рубашки выпускной нижний | |
| 53 | 1***0 | Шланг от нижнего патрубка к водяному насосу перепускной | |
| 54 | 2***8 | Хомут шланг | |
| 55 | 1***2 | Патрубок водяной рубашки выпускной верхний | |
| 56 | 6***2 | Кожух вентилятора | |
| 57 | 1***0 | Насос водяной в сборе | |
| 58 | 1***0 | Крап системы отопителя в сборе | |
| 59 | 6***6 | Кронштейн крепления наливного патрубка | |
| 60 | 6***7 | Скоба крепления наливного патрубка | |
| 61 | 6***6 | Шланг наливного патрубка радиатора | |
| 63 | 1***Б | Шланг отвода поды от компрессора | |
| 63 | 1***3 | Шланг подвода воды к компрессору | |
| 64 | 1***9 | Угольник слива масла | |
| 66 | 6***Г | Кожух отопителя с вентилятором а сборе |
