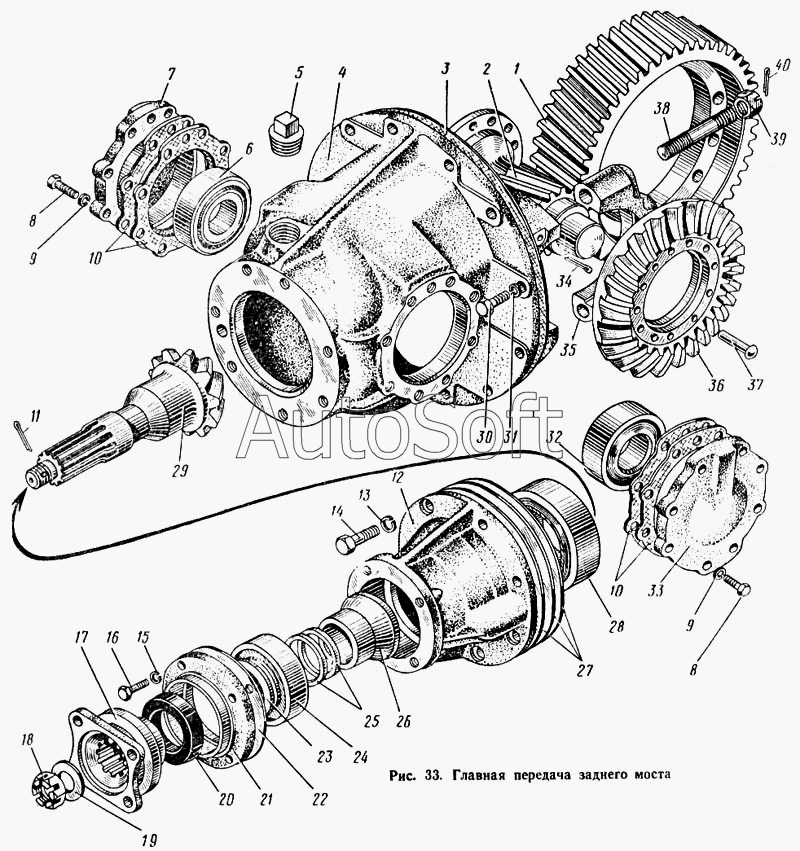

Каталог запасных частей к технике: КАЗ 608. Главная передача заднего моста
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-2402020 | 1***0 | Шестерни ведущая и ведомая конические (комплект) | |
| 120-2402089 | 1***9 | Шайба подшипников регулировочная толщиной 2,05 - 2,07 им | |
| 120-2402090 | 1***0 | Шайба подшипников регулировочная толщиной 2,15 - 2,17 мм | |
| 120-2402091 | 1***1 | Шайба подшипников регулировочная толщиной 2,25 - 2,27 мм | |
| 120-2402092 | 1***2 | Шайба подшипников регулировочная толщиной 2,35 - 237 мм | |
| 120-2402093 | 1***3 | Шайба подшипников регулировочная толщиной 2,45 - 2,47 мм | |
| 120-2402094 | 1***4 | Шайба подшипников регулировочная толщиной 2,55 - 2,57 мм | |
| 120-2402097 | 1***7 | Прокладка картера подшипников регулировочная толщиной 0,5 мм | |
| 120-2402098 | 1***8 | Прокладка картера подшипников регулировочная толщиной 0,2 мм | |
| 120-2402099 | 1***9 | Прокладка картера подшипников регулировочная толщиной 0,1 мм | |
| 120-2402100 | 1***0 | Прокладка картера подшипников регулировочная толщиной 0,05 мм | |
| 130-2402015 | 1***5 | Картер редуктора заднего моста с крышками подшипников дифференциала в сборе | |
| 130-2402231 | 1***1 | Прокладка гнезда подшипника регулировочная толщиной 0,5 мм | |
| 130-2402232 | 1***2 | Прокладка гнезда подшипника регулировочная толщиной 0,2 мм | |
| 130-2402233 | 1***3 | Прокладка гнезда подшипника регулировочная толщиной 0,1 мм | |
| 130-2402234 | 1***4 | Прокладка гнезда подшипника регулировочная толщиной 0,05 мм | |
| 130В1-2402010 | 1***0 | Редуктор заднего моста в сборе | |
| 130В1-2403010 | 1***0 | Дифференциал в сборе | |
| 130В1-2403011 | 1***1 | Дифференциал с подшипниками в сборе | |
| 164-2402074 | 1***4 | Шестерни ведущая и ведомая комплект (с защитным колпачком) | |
| 1 | 1***0 | Шестерня ведомая цилиндрическая | |
| 2 | 1***0 | Шестерня ведущая цилиндрическая | |
| 3 | 1***Б | Прокладка картера редуктора | |
| 4 | 1***8 | Картер редуктора заднего моста | |
| 5 | 2***4 | Пробка наливного отверстия картера редуктора | |
| 6 | 3***П | Подшипник ведущей цилиндрической шестерни правый в сборе | |
| 7 | 1***2 | Гнездо подшипника ведущей цилиндрической шестерни правое | |
| 8 | 2***8 | Болт крепления балки | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 1***0 | Прокладка гнезда подшипника регулировочная толщиной 1,0 мм | |
| 11 | 2***8 | Шплинт | |
| 12 | 1***9 | Картер подшипников ведущей конической шестерни | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 2***8 | Болт крепления кронштейнов | |
| 15 | 2***2 | Шайба пружинная | |
| 16 | 2***8 | Болт крепления задней опоры | |
| 17 | 1***1 | Фланец ведущей конической шестерни с отражателем в сборе | |
| 18 | 3***П | Гайка ведущей конической шестерни | |
| 19 | 3***4 | Шайба | |
| 20 | 1***3 | Сальник переднего конца коленчатого вала в сборе | |
| 21 | 1***1 | Крышка переднего подшипника ведущей шестерни | |
| 22 | 1***7 | Прокладка крышки переднего подшипника | |
| 23 | 1***8 | Шайба ведущей конической шестерни | |
| 24 | 1***5 | Подшипник ведущей конической шестерни передний в сборе | |
| 25 | 1***8 | Шайба подшипников ведущей конической шестерни регулировочная толщиной 2,0 - 2,02 ми | |
| 25 | 1***5 | Шайба подшипников регулировочная толщиной 2,60 - 2,62 мм | |
| 26 | 1***9 | Втулка подшипников ведущей шестерни распорная | |
| 27 | 1***6 | Прокладка картера подшипников ведущей конической шестерни регулировочная толщиной 1 мм | |
| 28 | 1***1 | Подшипник ведущей конической шестерни задней в сборе | |
| 29 | 1***7 | Шестерня ведущая коническая | |
| 30 | 2***8 | Болт крепления кронштейнов | |
| 31 | 2***2 | Шайба пружинная | |
| 32 | 1***5 | Подшипник ведущей конической шестерни передний в сборе | |
| 33 | 1***3 | Гнездо подшипника ведущей цилиндрической шестерни левое | |
| 34 | 2***П | Шплинт шпильки | |
| 35 | 1***9 | Крышка подшипников дифференциала | |
| 36 | 1***0 | Шестерня ведомая коническая | |
| 37 | 1***3 | Заклепка крепления ведомой конической и ведущей цилиндрической шестерен | |
| 38 | 3***4 | Шпилька крышки подшипников дифференциала | |
| 39 | 2***8 | Гайка | |
| 40 | 2***П | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
