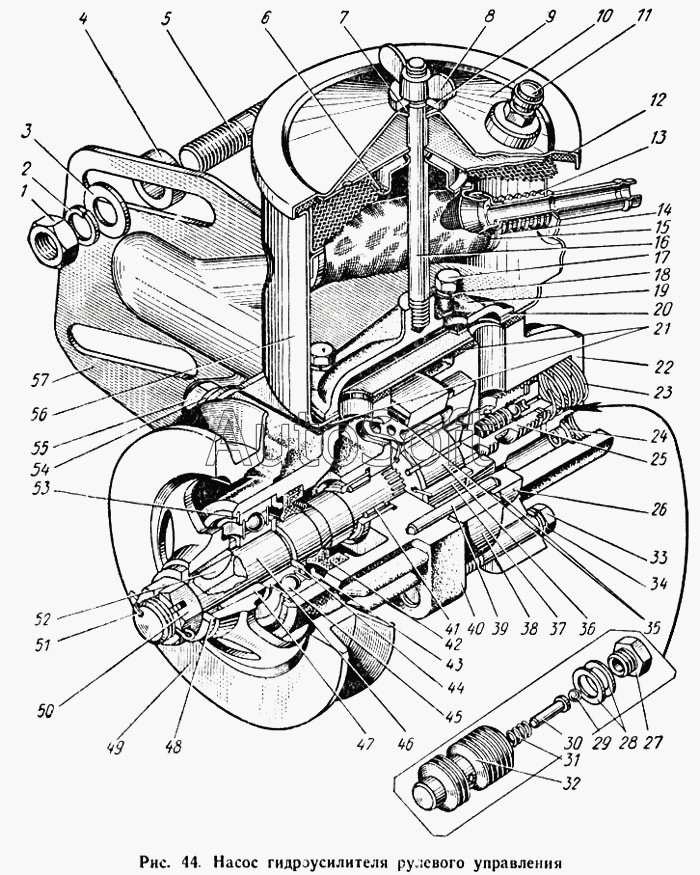

Каталог запасных частей к технике: КАЗ 608. Насос гидроусилителя рулевого управления
43
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
28
44
45
46
47
48
49
50
51
52
53
54
55
56
57
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3407194 | 1***4 | Насос гидроусилителя руля в сборе и инструкция (комплект) | |
| 130-3407244 | 1***4 | Ротор, статор и лопасти насоса гидроусилителя руля (комплект) | |
| 200327-П8 | 2***8 | Болт крепления крышки насоса верхний | |
| 1 | 2***8 | Гайка | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***8 | Шайба | |
| 4 | 3***8 | Шайба | |
| 5 | 3***8 | Шпилька крепления кронштейна | |
| 6 | 1***8 | Фильтр насоса заливной в сборе | |
| 7 | 3***П | Кольцо шпильки уплотнительное | |
| 8 | 2***8 | Гайка-барашек | |
| 9 | 3***8 | Шайба шпильки | |
| 10 | 1***0 | Крышка бачка насоса в сборе | |
| 11 | 3***П | Клапан предохранительный в сборе | |
| 12 | 1***3 | Прокладка крышки Сачка уплотнительная | |
| 13 | 1***3 | Пружина клапана фильтра | |
| 14 | 1***2 | Чашка клапана фильтра | |
| 15 | 1***8 | Фильтр насоса с фильтрующей тканью в сборе | |
| 16 | 3***8 | Шпилька крепления крышки бачке | |
| 17 | 2***8 | Болт крепления бачка и коллектора насоса | |
| 18 | 2***П | Шайба | |
| 19 | 1***А | Коллектор насоса гидроусилителя руля | |
| 20 | 1***А | Прокладка коллектора | |
| 21 | 1***7 | Прокладка болтов креплении бачка уплотнительная | |
| 22 | 1***3 | Крышка насоса | |
| 23 | 1***1 | Пружина перепускного клапана | |
| 24 | 3***П | Седло уплотнительное | |
| 25 | 1***А | Золотник насоса перепускной с предохранительным клапаном в сборе | |
| 26 | 1***5 | Диск насоса распределительный | |
| 27 | 1***7 | Седло предохранительного клапана насоса | |
| 28 | 3***П | Шайба регулировочная | |
| 28 | 3***П | Шайба регулировочная | |
| 29 | 3***П | Шарик предохранительного клапана | |
| 30 | 1***5 | Направляющая пружины | |
| 31 | 1***2 | Пружина предохранительного клапана | |
| 32 | 1***А | Золотник насоса перепускной | |
| 33 | 2***8 | Болт крепления крышки насоса нижний | |
| 34 | 2***2 | Шайба пружинная | |
| 35 | 1***2 | Кольцо корпуса и крышки насоси уплотнительное | |
| 36 | 1***8 | Ротор насоса | |
| 37 | 1***1 | Лопасть насоса | |
| 38 | 1***2 | Статор насоса | |
| 39 | 3***П | Штифт корпуса установочный | |
| 40 | 1***1 | Корпус насоса | |
| 41 | 3***П | Подшипник корпуса насоса в сборе | |
| 42 | 1***2 | Сальник насоса в сборе | |
| 43 | 1***А | Проставка насоса | |
| 44 | 3***П | Шайба | |
| 45 | 3***П | Подшипник насоса в сборе | |
| 46 | 1***7 | Валик насоса | |
| 47 | 1***7 | Втулка шкива | |
| 48 | 2***8 | Шайба | |
| 49 | 1***2 | Шкив насоса | |
| 50 | 2***8 | Гайка валика насоса | |
| 51 | 2***8 | Шплинт крышки картера | |
| 52 | 4***П | Шпонка шкива | |
| 53 | 3***2 | Кольцо подшипника насоса стопорное | |
| 54 | 2***2 | Шайба пружинная | |
| 55 | 2***8 | Болт крепления кронштейна глушителя | |
| 56 | 1***0 | Бачок насоса гидроусилителя руля в сборе | |
| 57 | 1***3 | Кронштейн крепления насоса к головке блока цилиндров двигателя |
