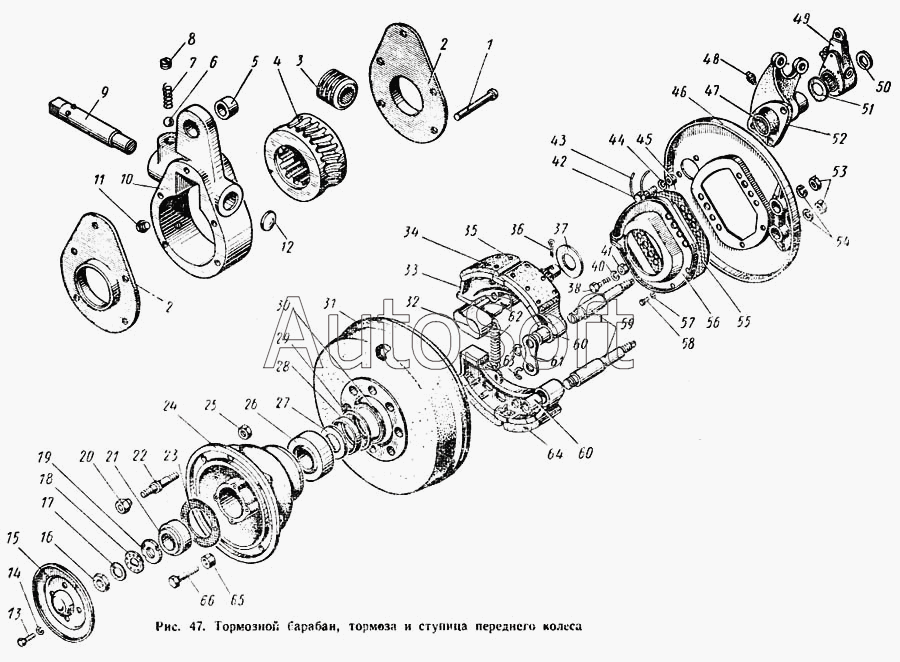

Каталог запасных частей к технике: КАЗ 608. Тормозной барабан, тормоза и ступица переднего колеса
37
47
46
45
44
43
42
41
40
38
48
36
35
34
33
32
31
30
29
28
57
66
65
64
63
62
61
60
59
58
27
56
55
54
53
52
51
50
49
7
6
5
4
3
2
1
8
17
26
25
24
23
22
21
20
19
18
16
15
14
13
12
11
10
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3103018 | 1***8 | Гайка крепления переднего колеса (правая резьба) | |
| 120-3103070 | 1***0 | Шпилька ступицы переднего колеса (правая резьба) | |
| 120-3104054 | 1***4 | Гайка крепления внутреннего заднего колеса (правая резьба) | |
| 120-3104056 | 1***6 | Гайка крепления наружного заднего колеса (правая резьба) | |
| 120-3501012 | 1***2 | Щит переднего тормоза правый с кронштейном оси колодок и усилителем в сборе | |
| 120-3501110 | 1***0 | Кулак переднего тормоза разжимной правый | |
| 120-3501124 | 1***4 | Кронштейн разжимного кулака переднего тормоза правый | |
| 130-3104004-Б | 1***Б | Ступица заднего колеса правая с тормозным барабаном, подшипниками, сальником и ганками крепления колес в сборе | |
| 130-3104005-Б | 1***Б | Ступица заднего колеса левая с тормозным барабаном, сальником, подшипниками и гайками креплении колес в сборе | |
| 130-3501150 | 1***0 | Маслоуловитель переднего тормоза правый в сборе | |
| 150В-3104050 | 1***0 | Шпилька ступицы заднего колеса (правая резьба) | |
| 608-3105030 | 6***0 | Держатель запасного колеса в сборе | |
| 1 | 3***П | Заклепка крепления крышки | |
| 2 | 1***3 | Крышка регулировочного рычага | |
| 3 | 1***1 | Червяк регулировочного рычага | |
| 4 | 1***0 | Шестерня регулировочного рычага | |
| 5 | 1***9 | Втулка регулировочного рычага | |
| 6 | 3***П | Шарик-фиксатор регулировочного рычага | |
| 7 | 1***4 | Пружина фиксатора регулировочного рычага | |
| 8 | 3***П | Пробка фиксатора | |
| 9 | 1***2 | Ось червяка регулировочного рычага | |
| 10 | 1***7 | Корпус регулировочного рычага с втулкой в сборе | |
| 11 | 2***П | Пробка регулировочного рычага | |
| 12 | 2***П | Заглушка обратного клапана | |
| 13 | 2***8 | Болт крепленая масляного радиатора | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 1***В | Крышка ступицы переднего колеса | |
| 16 | 3***8 | Контргайка цапфы | |
| 17 | 1***4 | Шайба контргайки цапфы замковая | |
| 18 | 1***3 | Кольцо гайки-цапфы поворотного кулака замковое | |
| 19 | 1***Б | Гайка-шайба цапфы поворотного кулака со штифтом в сборе | |
| 20 | 1***9 | Гайка крепления переднего колеса (левая резьба) | |
| 21 | 1***5 | Подшипник ступицы переднего колеса наружный в сборе | |
| 22 | 1***1 | Шпилька ступицы переднего колеса (левая резьба} | |
| 23 | 1***Б | Прокладка крышки | |
| 24 | 1***5 | Ступица переднего колеса | |
| 25 | 2***8 | Гайка крепления шпильки ступицы переднего колеса | |
| 26 | 3***П | Подшипник ведущей цилиндрической шестерни правый в сборе | |
| 27 | 1***1 | Кольцо внутреннего подшипника ступицы колеса упорное | |
| 28 | 1***0 | Кольцо сальника ступицы переднего колеса | |
| 29 | 1***5 | Кольцо сальника ступицы колеса предохранительное | |
| 30 | 3***П | Сальник ступицы переднего колеса а сборе | |
| 31 | 1***0 | Барабан переднего тормоза | |
| 32 | 1***1 | Кулак переднего тормоза разжимной левый | |
| 33 | 1***А | Колодка переднего тормоза | |
| 34 | 1***5 | Накладка колодки переднего тормоза | |
| 35 | 3***П | Заклепка крепления накладки | |
| 36 | 2***П | Шплинт разжимного кулака | |
| 37 | 1***0 | Шайба колодок тормоза опорная | |
| 38 | 2***8 | Болт крепления балки | |
| 40 | 2***2 | Шайба пружинная | |
| 41 | 2***8 | Гайка | |
| 42 | 2***8 | Болт крепления кронштейна разжимного кулака | |
| 43 | 1***5 | Шплинт-проволока болта | |
| 44 | 2***8 | Шайба пружинная | |
| 45 | 2***8 | Гайка | |
| 46 | 1***3 | Щит переднего тормоза левый с кронштейном оси колодок и усилителем в сборе | |
| 47 | 1***6 | Втулка разжимного кулака | |
| 48 | 3***П | Масленка в сборе | |
| 49 | 1***6 | Рычаг переднего тормоза регулировочный в сборе | |
| 50 | 1***8 | Шайба разжимного кулака | |
| 51 | 1***6 | Шайба разжимного кулака регулировочная толщиной 1 мм | |
| 52 | 1***5 | Кронштейн разжимного кулака переднего тормоза левый | |
| 53 | 2***8 | Гайка | |
| 54 | 2***2 | Шайба пружинная | |
| 55 | 1***9 | Прокладка маслоуловителя переднего тормоза | |
| 56 | 1***1 | Маслоуловитель переднею тормоза левый в сборе | |
| 57 | 2***2 | Шайба пружинная | |
| 58 | 2***8 | Болт крепления крышки подшипника | |
| 59 | 1***2 | Ось колодки переднего тормоза | |
| 60 | 1***8 | Втулка колодки переднего тормоза | |
| 61 | 1***3 | Накладка оси колодки переднего тормоза | |
| 62 | 1***5 | Пружина колодок переднего тормоза оттяжная | |
| 63 | 1***4 | Чека оси колодки переднего тормоза | |
| 64 | 1***А | Колодка переднего тормоза с накладкой в сборе | |
| 65 | 2***8 | Гайка | |
| 66 | 3***8 | Болт крепления тормозного барабана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
