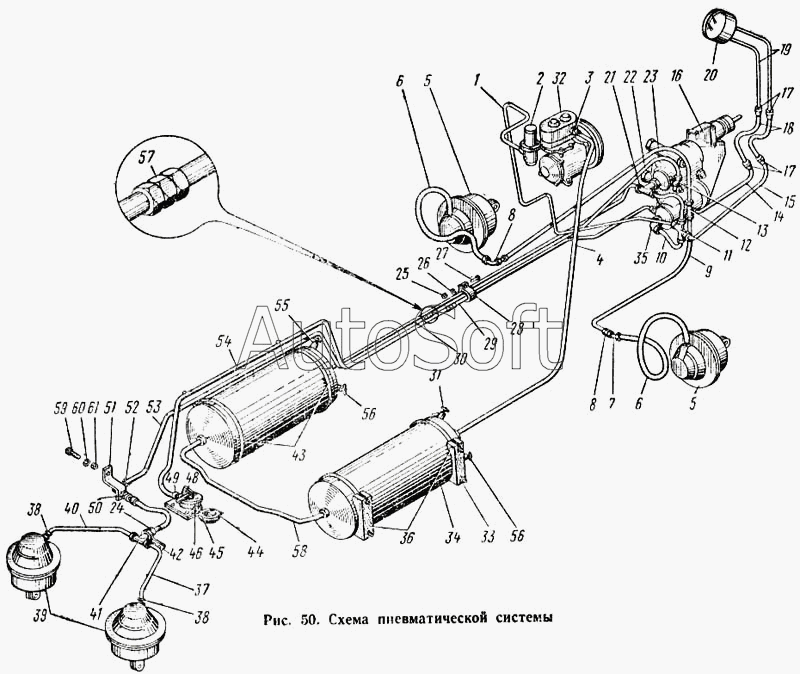

Каталог запасных частей к технике: КАЗ 608. Схема пневматической системы
29
39
38
37
36
35
34
33
32
31
30
40
28
27
26
25
24
23
22
21
20
51
61
60
59
58
57
56
55
54
53
52
19
50
49
48
46
45
44
43
42
41
8
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509012-1 | 1***1 | Компрессор паевмагической системы в сборе (с нижней крышкой и регулятором давления) | |
| 130-3509015 | 1***5 | Компрессор пневматической системы в сборе (со шкивом и нижней крышкой, без патрубка и регулятора давления) | |
| 130-3509015-Б | 1***Б | Компрессор пневматической системы сборе (со шкивом и нижней крышкой, без патрубка и регулятора давления) | |
| 150В-3506087 | 1***7 | Шланг гибкий | |
| 200273-П8 | 2***8 | Болт крепления крышки масляного насоса короткий | |
| 201455-П8 | 2***8 | Болт крепления стеклоочистителя к кронштейну | |
| 201538-П8 | 2***8 | Болт крепления шланга манометра | |
| 250510-П8 | 2***8 | Гайка | |
| 250510-П8 | 2***8 | Гайка | |
| 250514-П8 | 2***8 | Гайка | |
| 252007-П8 | 2***8 | Шайба | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252138-П8 | 2***8 | Шайба пружинная | |
| 262543-П | 2***П | Пробка маслоналивного отверстия картера | |
| 303094-П8 | 3***8 | Гайка | |
| 305315-П8 | 3***8 | Штуцер конечный | |
| 306722-П8 | 3***8 | Скоба крепления трубки | |
| 421152-П | 4***П | Штуцер концевой | |
| 421152-П8 | 4***8 | Штуцер конечный | |
| 608-1602228-Б | 6***Б | Кронштейн крепления соединительной трубки | |
| 608-3408171 | 6***1 | Манжета шланга | |
| 608-3408177 | 6***7 | Хомут крепления шлангов | |
| 608-3520024 | 6***4 | Кронштейн крепления разобщительного крапа | |
| 1 | 6***5 | Трубка от тормозного крана к регулятору давления в сборе | |
| 2 | 1***2 | Регулятор давления в сборе | |
| 3 | 4***П | Угольник компрессора концевой | |
| 4 | 6***А | Трубка ел компрессора к правому воздушному баллону в сборе | |
| 5 | 1***8 | Камера тормозная передняя в сборе | |
| 6 | 5***5 | Шланг тормозных камер гибкий в сборе | |
| 7 | 3***П | Угольник | |
| 8 | 2***8 | Гайка | |
| 9 | 6***6 | Трубка от тормозного крана к передней правой тормозной камере в сборе | |
| 10 | 6***0 | Трубка от крестовины к тормозному крану в сборе | |
| 11 | 6***8 | Крестовина | |
| 12 | 6***6 | Крестовина тормозного крана | |
| 13 | 4***П | Угольник компрессора концевой | |
| 14 | 6***Б | Трубка от крестовины тормозного крана к переходнику шланга манометра а сборе | |
| 15 | 6***3 | Трубка от крестовины к переходнику в сборе | |
| 16 | 1***Б | Кран тормозной и сборе | |
| 17 | 2***8 | Гайка тяги | |
| 18 | 6***Б | Шланг воздушного манометра в сборе | |
| 19 | 6***Б | Трубка к манометру давления тормозных камер Б сборе | |
| 20 | М***3 | Манометр типа МД213 воздуха двухстрелочный в сборе и накидные гайки - комплект | |
| 21 | 6***4 | Тройник тормозного крана | |
| 22 | 6***А | Трубка от тормозного крана к разобщительному крану передняя в сборе | |
| 23 | 6***4 | Трубка от тормозного крана к передней левой тормозной камере в сборе | |
| 24 | 2***8 | Гайка | |
| 25 | 2***8 | Гайка | |
| 26 | 2***8 | Шайба | |
| 27 | 2***8 | Винт креплении скобы | |
| 28 | 6***0 | Хомут крепления трубок | |
| 29 | 6***6 | Трубка от крана к угольнику задних тормозов передняя и сборе | |
| 30 | 6***А | Трубки от воздушного баллона к тормозному крану в сборе | |
| 31 | 1***1 | Кран отбора воздуха в сборе | |
| 32 | 1***В | Компрессор пневматической системы в сборе (укомплектованный для подачи на конвейер - со шкивом, нижней крышкой, патрубком, регулятором давления, штуцерами и угольником) | |
| 33 | 2***8 | Гайка клина | |
| 34 | 1***5 | Баллон тормозов воздушный в сборе | |
| 35 | 6***0 | Угольник тормозного крана | |
| 36 | 6***1 | Прокладка воздушного баллона | |
| 37 | 1***0 | Трубка к задней правой тормозной камере в сборе | |
| 38 | 3***8 | Штуцер задних тормозных камер концевой | |
| 39 | 1***8 | Камера тормозная задняя в сборе | |
| 40 | 1***1 | Трубка к задней левой тормозной камере а сборе | |
| 41 | 3***П | Тройник | |
| 42 | 1***8 | Кронштейн крепления тройника | |
| 43 | 1***Г | Хомут крепления воздушных баллонов | |
| 44 | 1***0 | Головка соединительная в сборе | |
| 45 | 2***8 | Гайка крепления соединительной головки | |
| 46 | 3***8 | Штуцер соединительной головки | |
| 48 | 1***0 | Кран разобщительный в сборе | |
| 49 | 4***8 | Штуцер конечный | |
| 50 | 2***8 | Гайка | |
| 51 | 1***6 | Кронштейн угольника | |
| 52 | 3***П | Угольник | |
| 53 | 6***4 | Трубка от тормозного крана к угольнику задних тормозов задняя в сборе | |
| 54 | 6***6 | Трубка от тормозного крана к разобщительному крану задняя в сборе | |
| 55 | 1***0 | Клапан предохранительный в сборе | |
| 56 | 1***0 | Кран отопителя сливной | |
| 57 | 4***8 | Штуцер проходной | |
| 58 | 6***0 | Трубка от правого воздушного баллона к левому в сборе | |
| 59 | 2***8 | Болт крепления сиденья | |
| 60 | 2***2 | Шайба пружинная | |
| 61 | 2***8 | Гайка |
