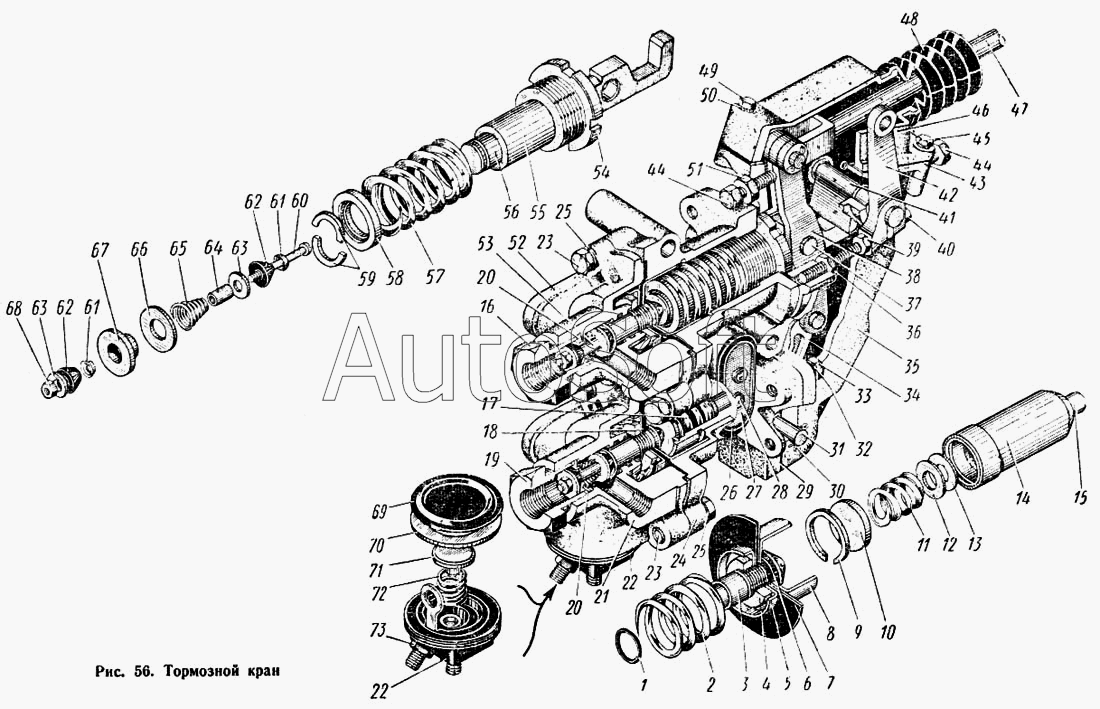

Каталог запасных частей к технике: КАЗ 608. Тормозной кран
45
54
53
52
51
50
49
48
47
46
55
44
43
42
41
40
39
38
37
36
65
83
73
72
71
70
69
68
67
66
35
64
63
62
61
60
59
58
57
56
5
14
13
12
11
10
9
8
7
6
15
4
3
2
1
24
34
32
31
30
29
28
27
26
25
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3514265 | 1***5 | Крышка валика рычага | |
| 201420-П8 | 2***8 | Болт креплений ограничителя крюка | |
| 201462-П8 | 2***8 | Болт крепления корпуса рычагов | |
| 252003-П29 | 2***9 | Шайба | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 260305-П8 | 2***8 | Заглушка | |
| 1 | 1***9 | Кольцо седла клапана уплотнительное | |
| 2 | 1***5 | Пружина диафрагмы тормозного крана возвратная | |
| 3 | 1***Б | Седло клапана тормозного крана выпускное | |
| 4 | 1***9 | Гайка диафрагмы тормозного крана | |
| 5 | 1***1 | Шайба диафрагмы тормозного крана | |
| 6 | 1***6 | Прокладка выпускного седла клапана | |
| 7 | 1***0 | Диафрагма тормозного крана | |
| 8 | 1***7 | Направляющая диафрагмы тормозного крана | |
| 9 | 3***2 | Кольцо опорной шайбы стопорное | |
| 10 | 1***6 | Шайба малая уравновешивающая пружины опорная | |
| 11 | 1***Б | Пружина тормозного крана уравновешивающая малая | |
| 12 | 1***Б | Прокладка малой уравновешивающей пружины регулировочная | |
| 13 | 2***П | Шайба регулировочная | |
| 14 | 1***Б | Стакан малой уравновешивающей пружины | |
| 15 | 1***7 | Пятка стакана малой уравновешивающее пружины | |
| 16 | 1***7 | Пробка тормозного крана | |
| 17 | 1***Б | Пружина тормозного крана уравновешивающая малая в сборе | |
| 18 | 1***Б | Диафрагма тормозного крана в сборе | |
| 19 | 1***5 | Пробки тормозного крана | |
| 20 | 1***А | Прокладка пробки тормозного крапа уплотнительная | |
| 21 | 1***Б | Крышка тормозного крана | |
| 22 | 1***0 | Колодка включателя сигнала "Стоп" контактная в сборе | |
| 23 | 2***8 | Болт крепления кронштейна основного замка | |
| 24 | 1***Б | Корпус тормозного крана | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 1***5 | Уплотнитель выпускного отверстии тормозного крина | |
| 27 | 1***6 | Крышка выпускного отверстия тормозного крана | |
| 28 | 2***8 | Винт крепления защелки | |
| 29 | 1***3 | Прокладка корпуса тормозного крана | |
| 30 | 2***8 | Шплинт | |
| 31 | 1***6 | Ось рычага | |
| 32 | 2***2 | Шайба пружинная | |
| 34 | 1***Б | Рычаг тормозного крана малый | |
| 35 | 1***1 | Корпус рычагов тормозного крана | |
| 36 | 2***8 | Гайка | |
| 37 | 1***7 | Ось рычага тормозного крана | |
| 38 | 1***Б | Рычаг тормозного кран в сборе | |
| 39 | 2***8 | Болт рычага упорный | |
| 40 | 2***8 | Болт креплений ограничителя крюка | |
| 41 | 1***5 | Валик рычага ручного привода тормозного крана | |
| 42 | 1***3 | Рычаг ручного привода тормозного крана | |
| 43 | 1***9 | Прокладка корпуса рычагов | |
| 44 | 3***8 | Болт рычагов тормозного крана регулировочный | |
| 45 | 2***8 | Болт креплений ограничителя крюка | |
| 46 | 1***3 | Крышка корпуса рычагов тормозного крана | |
| 47 | 6***5 | Тяга привода тормозного Крана в сборе | |
| 48 | 1***А | Чехол тяги тормозного крана защитный | |
| 49 | 2***8 | Болт крепления крышки | |
| 50 | 2***2 | Шайба пружинная | |
| 51 | 2***8 | Гайка | |
| 52 | 1***Б | Крышка тормозного крана верхняя | |
| 53 | 1***2 | Клапан тормозного крана в сборе | |
| 54 | 3***8 | Гайка стопорная | |
| 55 | 1***8 | Направляющая штока тормозного крана | |
| 56 | 1***5 | Шток тормозного крана | |
| 57 | 1***4 | Пружина тормозного крана уравновешивающая большая | |
| 58 | 1***А | Шайба штока тормозного крана опорная | |
| 59 | 1***7 | Полукольцо опорной шайбы штока стопорное | |
| 60 | 1***В | Стержень клапана тормозного крапа | |
| 61 | 1***6 | Шайба клапана тормозного крана малая | |
| 62 | 1***1 | Корпус клапана тормозною крана | |
| 63 | 1***3 | Шайба клапана тормозного крана большая | |
| 64 | 1***3 | Трубка стержня клапана тормозного крана | |
| 65 | 1***8 | Пружина клапана тормозного крана | |
| 66 | 1***А | Прокладка пробки тормозного крапа уплотнительная | |
| 67 | 1***2 | Седло клапана тормозного крана впускное | |
| 68 | 2***8 | Гайка стержня | |
| 69 | 1***5 | Диафрагма включателя сигнала "Стоп" | |
| 70 | 1***6 | Прокладка контактной колодки выключателя сигнала «Стоп» | |
| 71 | 1***5 | Основание контакта включателя сигнала «Стоп» с контактом в сборе | |
| 72 | 1***2 | Пружина основания контакта включателя сигнала "Стоп" | |
| 73 | 2***9 | Гайка включателя сигнала "Стоп" | |
| 83 | 2***8 | Болт крепления кронштейна основного замка |
