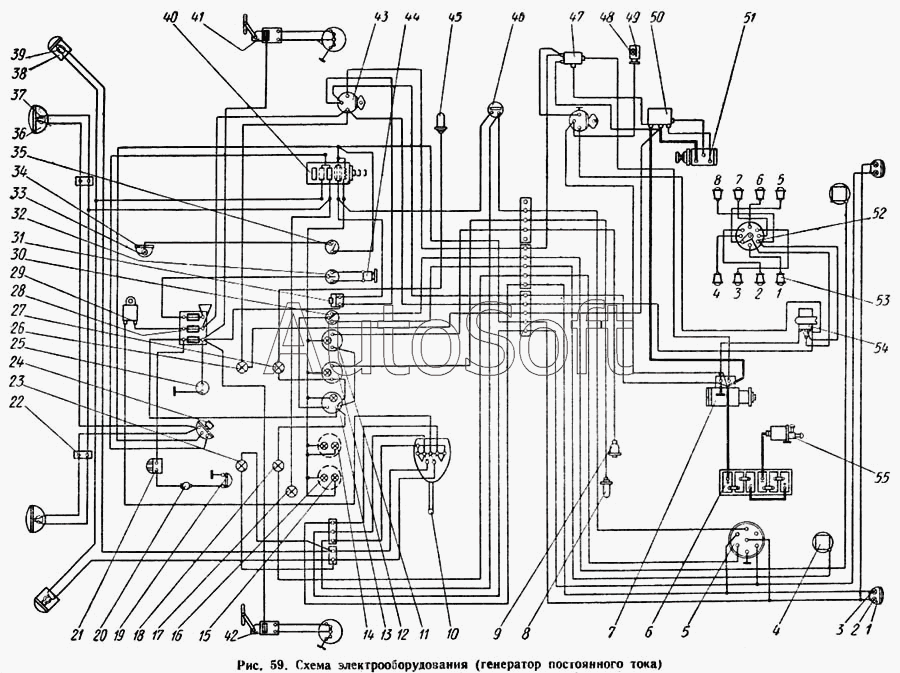

Каталог запасных частей к технике: КАЗ 608. Схема электрооборудования (генератор постоянного тока)
40
24
25
26
27
28
29
30
31
33
34
35
36
37
38
39
23
41
43
44
45
46
47
48
49
50
51
52
53
54
55
7
1
1
2
3
4
5
6
8
9
10
11
12
12
13
14
15
16
17
18
19
20
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201420-П8 | 2***8 | Болт креплений ограничителя крюка | |
| 220107-П8 | 2***8 | Винт крепления кронштейна | |
| 250508-П8 | 2***8 | Гайка | |
| 250508-П8 | 2***8 | Гайка | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 252174-П8 | 2***8 | Шайба пружинная | |
| 608-3703142 | 6***2 | Кронштейн включателя "массы" | |
| 608-3713010 | 6***0 | Патрон лампы в сборе | |
| 608-3714022-В | 6***В | Кронштейн подкапотной лампы и замка зажигании | |
| 1 | 1***0 | Сигнал звуковой типа С56-Г в сборе | |
| 1 | 1***0 | Фонарь задний правый типа ФП101-Б в сборе | |
| 2 | 3***П | Лампа заднего фонаря типа Л12 - 3 | |
| 3 | 3***П | Лампа заднего фонаря типа А12- 21 | |
| 4 | 1***0 | Датчик типа БМ19-А указателя уровня топлива в сборе | |
| 5 | 6***0 | Розетка типа ПС300-100 прицепа штепсельная в сборе | |
| 6 | 1***В | Батарея аккумуляторная ЗСТ-84-А с электролитом заряженная | |
| 7 | 1***А | Стартер типа СТ130-А1 а сборе | |
| 8 | 1***Б | Датчик типа ТМ101 указателя температуры воды в сборе | |
| 9 | 1***Б | Датчик типа ММ9 манометра масла в сборе | |
| 10 | 1***0 | Переключатель типа П105 указателей поворота в сборе | |
| 11 | У***1 | Указатель давления масла в сборе | |
| 12 | 1***0 | Переключатель типа П20-А2 отеплителя в сборе | |
| 12 | У***0 | Указатель типа УК200 температуры воды в сборе | |
| 13 | У***0 | Указатель типа УБ200 уровня топлива в сборе | |
| 14 | С***1 | Спидометр типа СП201 в сборе | |
| 15 | 3***П | Лампа накаливания типа А12 - 1,5 для освещения приборов | |
| 16 | М***3 | Манометр типа МД213 воздуха двухстрелочный в сборе и накидные гайки - комплект | |
| 17 | 3***П | Лампа накаливания типа А12 - 1 дальнего света фар | |
| 18 | 1***1 | Лампа заряда аккумуляторной батареи, перегрева воды и указателя давления воздуха типа ПД20-Е (красная) контрольная в сборе | |
| 19 | 6***2 | Кнопка звукового сигнала | |
| 20 | 1***2 | Устройство сигнала контактное крышкой в сборе | |
| 22 | 1***6 | Панель типа ПС4-А2 соединительная двухклеммная в сборе | |
| 23 | 1***5 | Лампа указателей поворота типа ПД20-Д (зеленая) контрольная в сборе | |
| 24 | 6***0 | Переключатель типа П39 света ножной а сборе | |
| 25 | 1***Б | Розетка типа 47-К переносной лампы штепсельная в сборе | |
| 26 | 1***1 | Лампа заряда аккумуляторной батареи, перегрева воды и указателя давления воздуха типа ПД20-Е (красная) контрольная в сборе | |
| 27 | 1***1 | Лампа заряда аккумуляторной батареи, перегрева воды и указателя давления воздуха типа ПД20-Е (красная) контрольная в сборе | |
| 28 | 6***0 | Блок предохранителей в сборе | |
| 29 | 6***6 | Прерыватель указателей поворота типа РС57-В | |
| 30 | 5***Б | Переключатель типа П19-А2 датчиков указателя уровня топлива а сборе | |
| 31 | 1***0 | Предохранитель типа ПР2-Б термовибрационный не 20 А в сборе | |
| 33 | 3***П | Лампа накаливания типа А12 - 6 плафона в сборе | |
| 34 | 6***0 | Плафон типа 11К201 в сборе | |
| 35 | 4***0 | Включатель типа ВК26-А2 плафона кабины в сборе | |
| 36 | 6***0 | Фара типа ФГ122-Б в сборе | |
| 37 | 3***П | Лампа типа А12 - 50 + 40 фары | |
| 38 | 6***0 | Подфарник типа ПФ101-Б а сборе | |
| 39 | 3***П | Лампа типа А12 - 21 + 6 подфарника | |
| 40 | 6***0 | Переключатель типа П38 света центральный в сборе | |
| 41 | 6***Б | Стеклоочиститель электрический типа СЛ101-В правый в сборе | |
| 42 | 6***Б | Стеклоочиститель электрический типа СЛ102Е левый в сборе | |
| 43 | 1***А | Включатель зажигания с запорным цилиндром и ключами в сборе (ВК21-Е или Г-К350) | |
| 44 | 1***4 | Электродвигатель типа МЭ211 отопителя в сборе | |
| 45 | 6***5 | Датчик типа ТМ104-Т указателя перегрева воды в сборе | |
| 46 | 1***0 | Колодка включателя сигнала "Стоп" контактная в сборе | |
| 47 | 1***А | Реле типа РС504 включения стартера в сборе | |
| 48 | 3***П | Лампа накаливания типа А12 - 6 плафона в сборе | |
| 49 | 6***0 | Лампа подкапотная типа ПД1-Ж в сборе | |
| 50 | 1***0 | Реле-регулятор типа РР130 в сборе | |
| 51 | 1***0 | Генератор типа Г130 в сборе | |
| 52 | 1***0 | Распределитель типа Р4-В2 в сборе | |
| 53 | 1***0 | Свеча зажигании типа А15-В в сборе | |
| 54 | 1***0 | Катушка зажигания типа Б13 маслонаполненная в сборе | |
| 55 | 1***0 | Включатель "массы"" аккумуляторной батареи в сборе |
