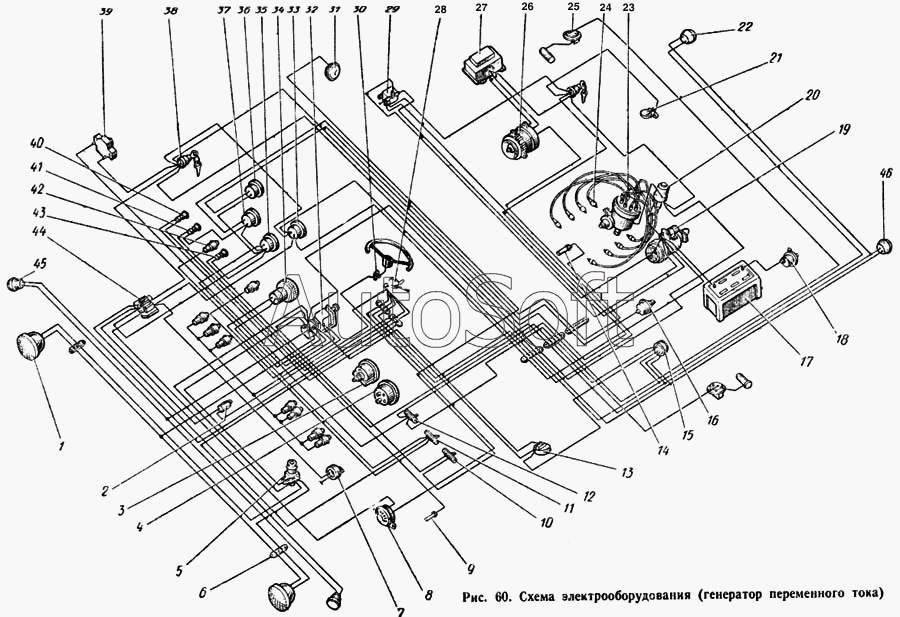

Каталог запасных частей к технике: КАЗ 608. Схема электрооборудования (генератор переменного тока)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-3710015 | 1***5 | Колпачок ножного переключателя | |
| 120-3716017 | 1***7 | Кожух клемм задних фонарей защитный в сборе | |
| 120-3806048-Б | 1***Б | Прокладка приемной трубки | |
| 121-3806025 | 1***5 | Наконечник датчика изолирующий | |
| 130-3701322-Б | 1***Б | Кронштейн крепления генератора передний | |
| 130-3701325-Б | 1***Б | Кронштейн крепления генератора задний | |
| 130-3701327-Б | 1***Б | Планка генератора | |
| 130-3702023 | 1***3 | Изолятор разъема регулятора напряжения | |
| 130-3702025 | 1***5 | Наконечник разъема регулятора напряжения | |
| 201315-П8 | 2***8 | Болт крепления генератора | |
| 201418-П8 | 2***8 | Болт крепления кронштейна | |
| 201418-П8 | 2***8 | Болт крепления кронштейна | |
| 201458-П8 | 2***8 | Болт крепления кронштейна основного замка | |
| 201497-П8 | 2***8 | Болт крепления задней опоры | |
| 201499-П8 | 2***8 | Болт крепленая крышки картера сцепления | |
| 201542-П8 | 2***8 | Болт крепления кронштейнов | |
| 220076-П8 | 2***8 | Винт крепления приемной трубки | |
| 220105-П8 | 2***8 | Винт крепления ручки | |
| 220107-П8 | 2***8 | Винт крепления кронштейна | |
| 221513-П8 | 2***8 | Винт крепления штепсельной розетки | |
| 221590-П8 | 2***8 | Винт крепления штепсельной розетки прицепа | |
| 250512-П8 | 2***8 | Гайка клина | |
| 250514-П8 | 2***8 | Гайка | |
| 250615-П8 | 2***8 | Гайка | |
| 250760П8 | 2***8 | Гайка | |
| 251084-П8 | 2***8 | Гайка | |
| 252004-П8 | 2***8 | Шайба | |
| 252004-П8 | 2***8 | Шайба | |
| 252006-П8 | 2***8 | Шайба | |
| 252130-П2 | 2***2 | Шайба пружинная | |
| 252133-П2 | 2***2 | Шайба пружинная | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 252274-П8 | 2***8 | Шайба | |
| 260508-П8 | 2***8 | Ганка | |
| 51-3710050-Д | 5***Д | Козырек защитный | |
| 605-3723210 | 6***0 | Прокладка розетки | |
| 606-3715021 | 6***1 | Кронштейн крепления штепсельной розетки | |
| 606А-3716050 | 6***0 | Держатель заднего номерного знака в сборе | |
| 608-3702100-Б | 6***Б | Кронштейн реле-регулятора и реле-стартера в сборе | |
| 608-3710035 | 6***5 | Кронштейн заднего фонаря левый в сборе | |
| 608-3716036 | 6***6 | Кронштейн заднего фонаря правый в сборе | |
| 608-3723020 | 6***0 | Кронштейн соединительных панелей | |
| 608-3734010 | 6***0 | Коммутатор катушки зажигания транзисторный в сборе | |
| 1 | 6***0 | Фара типа ФГ122-Б в сборе | |
| 2 | 6***6 | Прерыватель указателей поворота типа РС57-В | |
| 3 | С***1 | Спидометр типа СП201 в сборе | |
| 4 | М***3 | Манометр типа МД213 воздуха двухстрелочный в сборе и накидные гайки - комплект | |
| 5 | 6***0 | Переключатель типа П39 света ножной а сборе | |
| 6 | 1***6 | Панель типа ПС4-А2 соединительная двухклеммная в сборе | |
| 7 | 1***Б | Розетка типа 47-К переносной лампы штепсельная в сборе | |
| 8 | 1***0 | Сигнал звуковой типа С56-Г в сборе | |
| 9 | 6***5 | Датчик типа ТМ104-Т указателя перегрева воды в сборе | |
| 10 | 4***0 | Включатель типа ВК26-А2 плафона кабины в сборе | |
| 11 | 1***0 | Переключатель типа П20-А2 отеплителя в сборе | |
| 12 | 5***Б | Переключатель типа П19-А2 датчиков указателя уровня топлива а сборе | |
| 13 | 1***0 | Колодка включателя сигнала "Стоп" контактная в сборе | |
| 14 | 1***Б | Датчик типа ТМ101 указателя температуры воды в сборе | |
| 15 | 6***0 | Розетка типа ПС300-100 прицепа штепсельная в сборе | |
| 16 | 1***Б | Датчик типа ММ9 манометра масла в сборе | |
| 17 | 1***А | Батарея аккумуляторная с электролитом заряженная | |
| 18 | 1***0 | Включатель "массы"" аккумуляторной батареи в сборе | |
| 19 | 1***А | Стартер типа СТ130-А1 а сборе | |
| 20 | 1***0 | Катушка зажигания типа Б13 маслонаполненная в сборе | |
| 21 | 6***0 | Лампа подкапотная типа ПД1-Ж в сборе | |
| 22 | 1***0 | Фонарь задний правый типа ФП101-Б в сборе | |
| 23 | 1***0 | Распределитель типа Р4-В2 в сборе | |
| 24 | 1***0 | Свеча зажигании типа А15-В в сборе | |
| 25 | 1***0 | Датчик типа БМ19-А указателя уровня топлива в сборе | |
| 26 | 1***В | Генератор типа Г250И1 в сборе | |
| 27 | 1***Б | Реле-регулятор типа РР350-Д в сборе | |
| 28 | 1***0 | Переключатель типа П105 указателей поворота в сборе | |
| 29 | 1***2 | Устройство сигнала контактное крышкой в сборе | |
| 30 | 1***А | Реле типа РС504 включения стартера в сборе | |
| 31 | 6***0 | Переключатель типа П38 света центральный в сборе | |
| 32 | 6***0 | Плафон типа 11К201 в сборе | |
| 33 | 6***0 | Амперметр | |
| 34 | 1***4 | Электродвигатель типа МЭ211 отопителя в сборе | |
| 35 | У***0 | Указатель типа УБ200 уровня топлива в сборе | |
| 36 | У***1 | Указатель давления масла в сборе | |
| 37 | У***0 | Указатель типа УК200 температуры воды в сборе | |
| 38 | 1***А | Включатель зажигания с запорным цилиндром и ключами в сборе (ВК21-Е или Г-К350) | |
| 39 | 1***0 | Предохранитель типа ПР2-Б термовибрационный не 20 А в сборе | |
| 40 | 1***5 | Лампа указателей поворота типа ПД20-Д (зеленая) контрольная в сборе | |
| 41 | 1***1 | Лампа заряда аккумуляторной батареи, перегрева воды и указателя давления воздуха типа ПД20-Е (красная) контрольная в сборе | |
| 42 | 3***П | Лампа накаливания типа А12 - 1,5 для освещения приборов | |
| 43 | 1***1 | Лампа заряда аккумуляторной батареи, перегрева воды и указателя давления воздуха типа ПД20-Е (красная) контрольная в сборе | |
| 44 | 6***0 | Блок предохранителей в сборе | |
| 45 | 6***0 | Подфарник типа ПФ101-Б а сборе | |
| 46 | 1***1 | Фонарь задний левый типа ФП101 в сборе |
