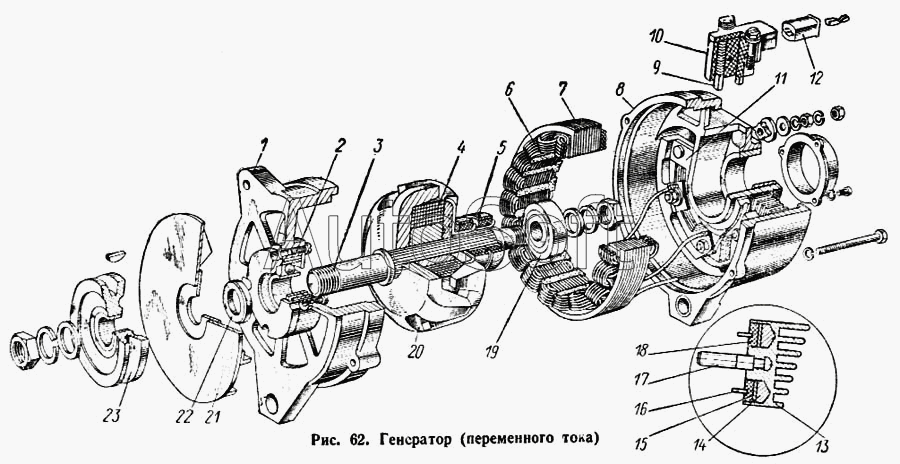

Каталог запасных частей к технике: КАЗ 608. Генератор (переменного тока)
8
23
22
21
20
19
18
17
15
14
13
12
11
10
9
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 121-3806025 | 1***5 | Наконечник датчика изолирующий | |
| 130-3407209-А | 1***А | Ремень привода насоса гидроусилителя руля | |
| 130-3701183 | 1***3 | Изолятор разъема генератора | |
| 130-3701185 | 1***5 | Наконечник разъема генератора | |
| 250-3701100-А2 | 2***2 | Статор с катушками в сборе | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| Г250И1-3701023 | Г***3 | Колодка штепсельная наружная | |
| 1 | Г***0 | Крышка со стороны привода в сборе | |
| 2 | 1***9 | Подшипник со стороны привода | |
| 3 | Г***Б | Вал ротора | |
| 4 | Г***Б | Обмотка возбуждения | |
| 5 | Г***5 | Контактные кольца в сборе | |
| 6 | В***1 | Блок выпрямительный | |
| 6 | Г***1 | Обмотка статора | |
| 7 | С***р | Статор | |
| 8 | Г***1 | Крышка со стороны контактных колец | |
| 9 | Г***5 | Щетка | |
| 10 | Г***0 | Щеткодержатель | |
| 11 | В***1 | Блок выпрямительный | |
| 12 | Г***2 | Колодка штепсельная в сборе | |
| 13 | В***1 | Блок выпрямительный | |
| 14 | В***1 | Блок выпрямительный | |
| 15 | В***1 | Блок выпрямительный | |
| 17 | В***ы | Выводы | |
| 18 | Г***2 | Пропитка статора герметизирующая | |
| 19 | 1***9 | Подшипник со стороны контактных колец | |
| 20 | Г***0 | Ротор в сборе | |
| 21 | Г***5 | Вентилятор | |
| 22 | Г***6 | Втулка распорная | |
| 23 | Г***1 | Шкив |
