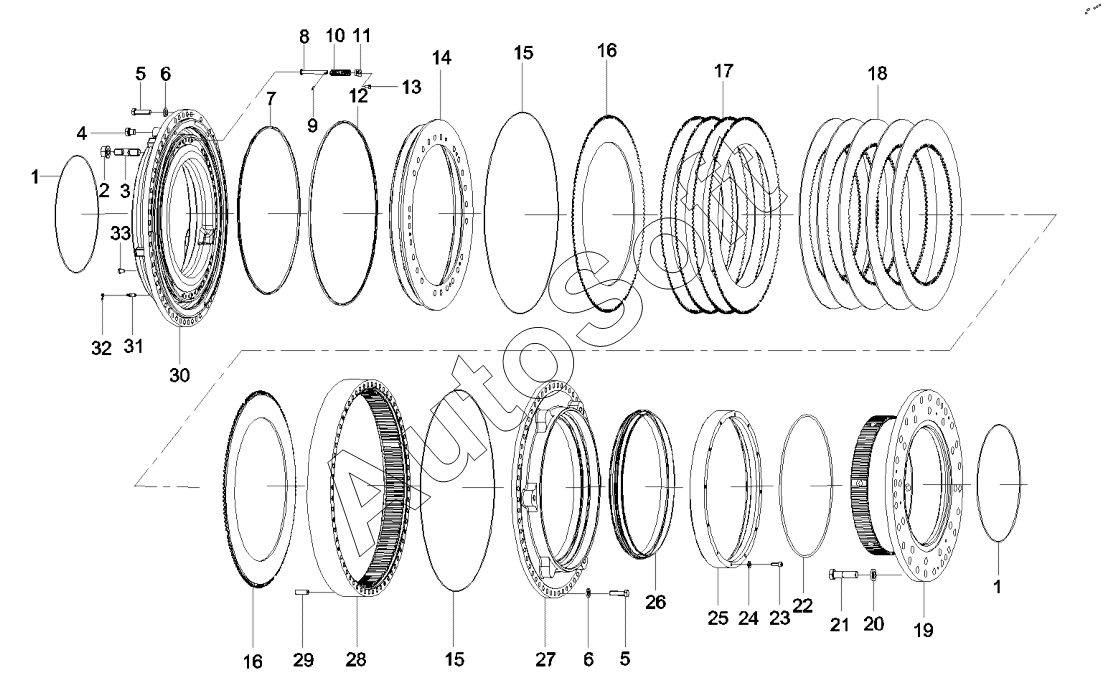

Каталог запасных частей к технике: SANY SRT95C. 13298846 Assembly of front oil-cooled disc brake
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
1
16
16
15
15
14
13
12
11
10
9
8
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | O-ring | |
| 2 | 6***2 | Nut | |
| 3 | 1***4 | Double threaded stud | |
| 4 | A***2 | Plug | |
| 5 | A***1 | Bolt | |
| 6 | 1***0 | Washer | |
| 7 | A***4 | D seal ring | |
| 8 | 1***4 | Return pin | |
| 9 | 1***4 | Retainer pin | |
| 10 | 1***8 | Spring | |
| 11 | 1***9 | Retainer plate | |
| 12 | A***5 | D seal ring | |
| 13 | A***2 | Bolt | |
| 14 | 1***9 | Service brake piston | |
| 15 | A***2 | O-ring | |
| 16 | B***4 | Dampening plate | |
| 17 | B***5 | Friction plate | |
| 18 | B***6 | Friction disc | |
| 19 | 1***8 | Driving wheel SRT95C.032.1.3-2 | |
| 20 | 1***6 | Washer | |
| 21 | A***7 | Bolt | |
| 22 | 6***9 | O-ring | |
| 23 | A***1 | Screw | |
| 24 | A***0 | Washer | |
| 25 | 1***1 | Outter seal housing SRT95C.032.1.3-1 | |
| 26 | 6***5 | Floating oil seal | |
| 27 | 1***2 | Housing SRT95C.032.1.3-3 | |
| 28 | 1***1 | Disc housing SRT95C.032.1.3-4 | |
| 29 | 1***3 | Pin | |
| 30 | 1***4 | Piston housing SRT95C.032.1.3-5 | |
| 31 | 1***3 | Bleeder screw | |
| 32 | 1***6 | Dust boot | |
| 33 | 6***5 | Plug |
