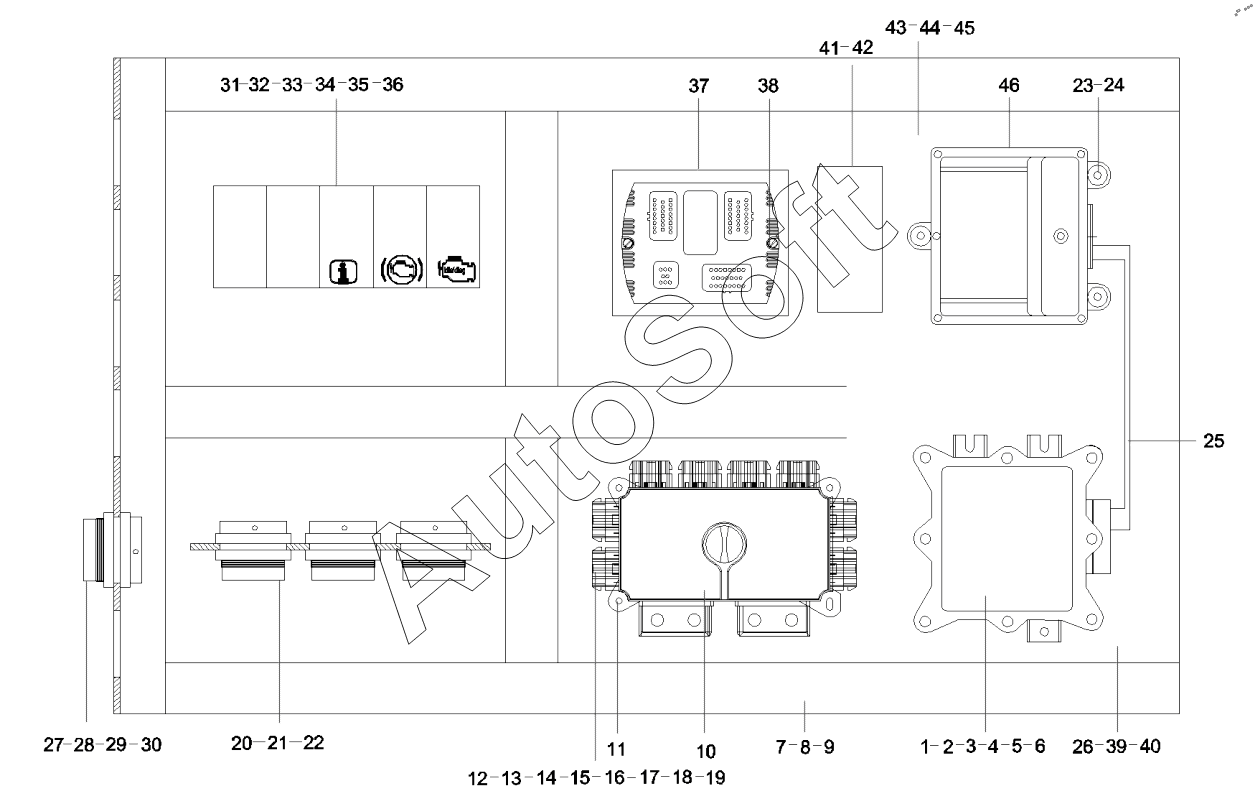

Каталог запасных частей к технике: SANY SRT95C. 12933079 Control board installation
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***8 | M6610ar vim 29516036 | |
| 2 | B***9 | Vim gear shift harness | |
| 3 | B***8 | Gear shift harness | |
| 4 | 6***7 | Transmission harness | |
| 5 | B***7 | Vehicle harness | |
| 6 | B***0 | Vim harness | |
| 7 | A***6 | Screw, M5x10 GB818 | |
| 8 | 2***0 | Washer | |
| 9 | 2***9 | Washer | |
| 10 | 6***0 | Central distribution case | |
| 11 | 6***4 | Central distributioncase | |
| 12 | 2***0 | Plug as, squre | |
| 13 | 2***1 | Plug | |
| 14 | 2***2 | Plug as, squre | |
| 15 | 2***3 | Plug | |
| 16 | 2***4 | Plug as, squre | |
| 17 | 2***5 | Plug | |
| 18 | 2***6 | Plug as, squre | |
| 19 | 2***7 | Plug | |
| 20 | A***2 | Screw | |
| 21 | 6***4 | 48 pin round plug | |
| 22 | 6***5 | 48 core round socket | |
| 23 | A***7 | Screw, M6Ч20GB818 | |
| 24 | A***7 | Screw | |
| 25 | 6***8 | Input_vehicle harness | |
| 26 | A***6 | Screw | |
| 27 | 1***9 | Control board assembly | |
| 28 | A***6 | Screw m4x20gb818 | |
| 29 | 2***6 | Nut | |
| 30 | 2***8 | Washer | |
| 31 | 6***6 | Mounting panel end | |
| 32 | 6***3 | Mounting panel end | |
| 33 | 6***9 | Switch | |
| 34 | 6***5 | Rocker switch | |
| 35 | 6***0 | Rocker switch | |
| 36 | 6***5 | Rocker switch | |
| 37 | B***3 | Programmable controller | |
| 38 | A***1 | Screw | |
| 39 | A***5 | Nut | |
| 40 | A***8 | Screw | |
| 41 | B***0 | Relay | |
| 42 | B***7 | Sleeve, protective, socket, relay, | |
| 43 | A***1 | Nut | |
| 44 | 2***3 | Washer | |
| 45 | 2***9 | Washer | |
| 46 | 6***1 | Electronic control unit |
