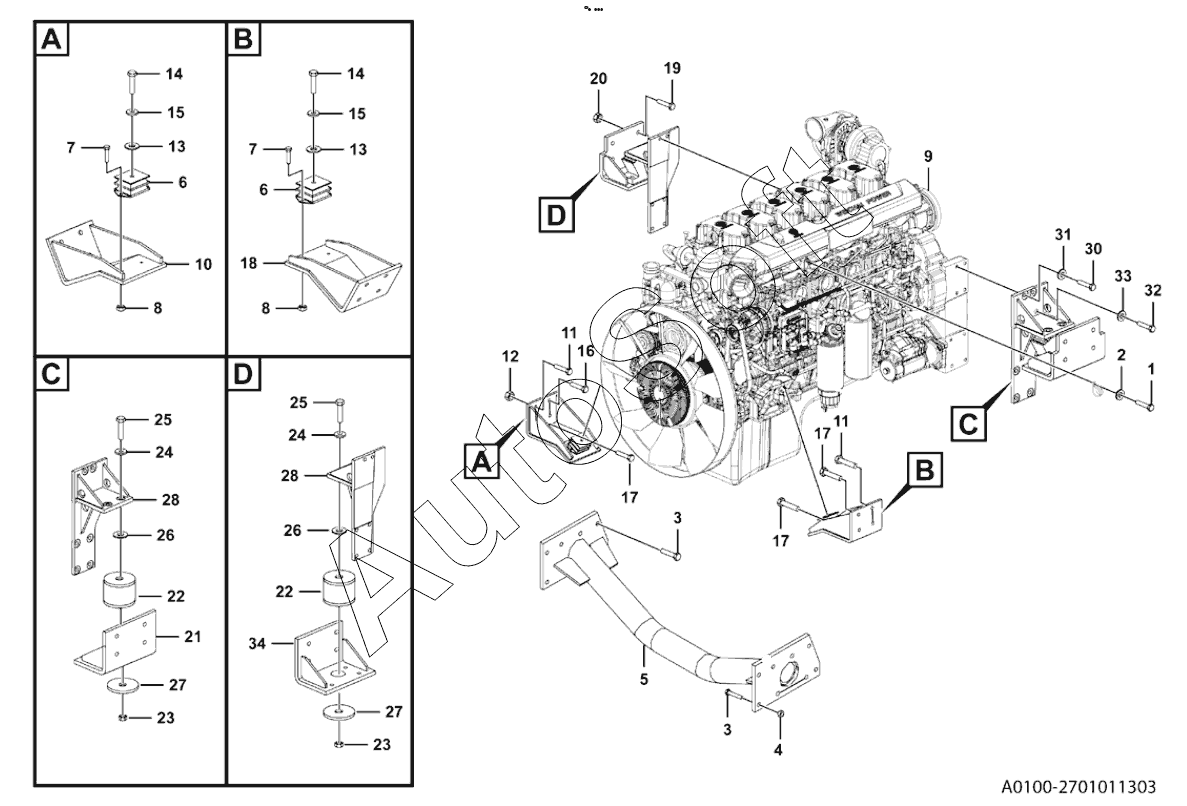

Каталог запасных частей к технике: LGMG MT76A (2017). Engine assembly
1
2
3
3
4
5
6
6
7
7
8
8
9
10
11
11
12
13
13
14
14
15
15
16
17
17
17
18
19
20
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Bolt gb5783-m10x20epzn-8.8 | |
| 2 | 4***2 | Washer | |
| 3 | 4***2 | Bolt gb5783-m16x65flznyc-12.9-480 | |
| 4 | 4***1 | Nut gb6185-m16flznyc-12-480 | |
| 5 | 2***1 | First beam plate | |
| 6 | 4***1 | Front absorber damper mat | |
| 7 | 4***7 | Bolt gb5783-m8x30epzn-8.8 | |
| 8 | 4***8 | Nut gb6185-m8epzn-8 | |
| 9 | 4***3 | Wp12g460e30 | |
| 10 | 2***2 | Engine front right leg | |
| 11 | 4***6 | Bolt gb5783-m14x65flznyc-12.9-480 | |
| 12 | 4***3 | Nut gb6185-m14flznyc-12-480 | |
| 13 | 2***1 | Trimmed gasket | |
| 14 | 4***6 | Bolt gb5786-m12x1.5x30flznyc-12.9-480 | |
| 15 | 4***6 | Washer gb96.1-12epzn-300hv | |
| 16 | 4***8 | Bolt gb5783-m14x55flznyc-12.9-480 | |
| 17 | 4***9 | Bolt gb5783-m14x50flznyc-12.9-480 | |
| 18 | 2***2 | Engine front left leg | |
| 19 | 4***1 | Bolt gb5782-m16x70epzn-8.8 | |
| 20 | 4***2 | Nut gb6185-m16epzn-88 | |
| 21 | 2***1 | Plate | |
| 22 | 4***3 | Plate | |
| 23 | 4***9 | Nut gb6185-m22epzn-10 | |
| 24 | 4***4 | Washer gb97.1-22epzn-300hv | |
| 25 | 4***6 | Butgb5782-m22x130epzn-10.9 | |
| 26 | 2***1 | Frame | |
| 27 | 2***1 | Plate | |
| 28 | 2***1 | Plate | |
| 29 | 2***1 | Plate | |
| 30 | 4***1 | Bolt gb5786-m14x1.5x40flznyc-12.9-480 | |
| 31 | 4***7 | Washer gb97.1-14epzn-300hv | |
| 32 | 4***0 | Bolt gb5783-m16x60flznyc-12.9-480 | |
| 33 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 34 | 2***1 | Plate |
