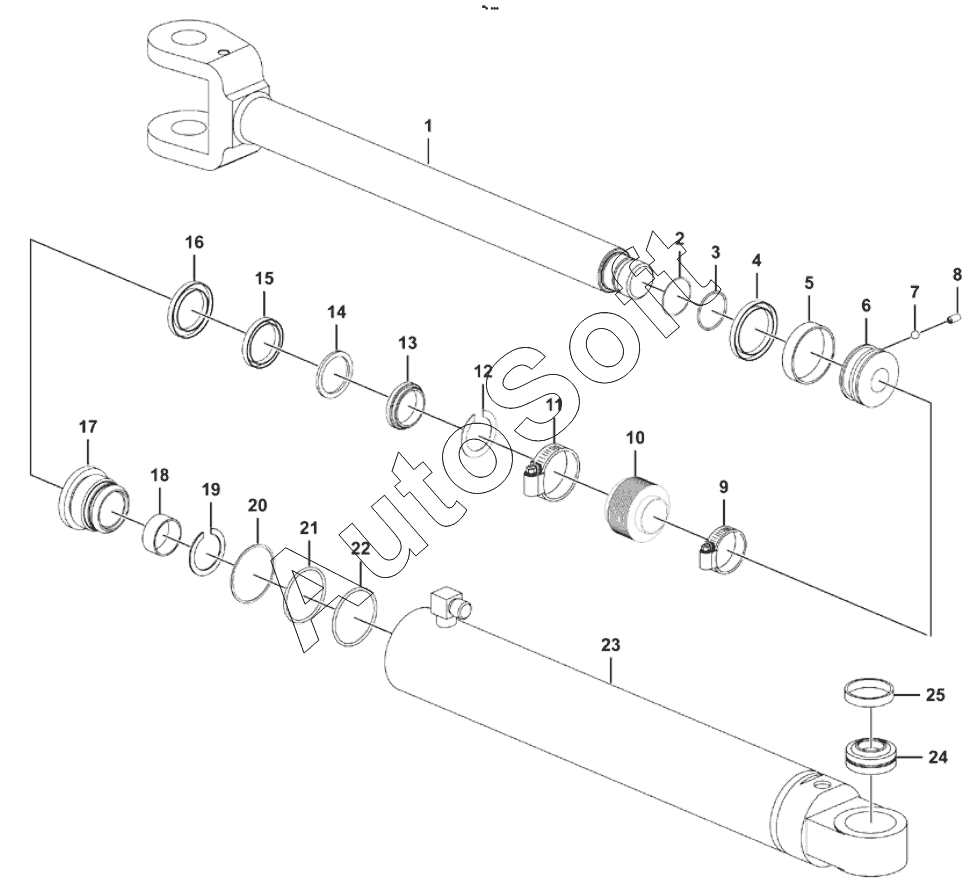

Каталог запасных частей к технике: LGMG MT76A (2017). Steering cylinder hsgf-70x35x405x730
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Piston rod assembly | |
| 2 | 4***7 | Snap-o | |
| 3 | 4***6 | O-ring | |
| 4 | 4***5 | Sealing-piston | |
| 5 | 4***2 | Support ring | |
| 6 | 4***3 | Piston | |
| 7 | 4***4 | Bolt-allen female attachment locking | |
| 8 | 4***9 | Steel ball | |
| 9 | 4***0 | Clamp | |
| 10 | 4***1 | Sleeve | |
| 11 | 4***1 | Clamp | |
| 12 | 4***0 | Snap ring-hole | |
| 13 | 4***9 | Sealing-dustproof | |
| 14 | 4***8 | Snap-u | |
| 15 | 4***7 | Sealing-piston rod | |
| 16 | 4***6 | Sealing-buffering | |
| 17 | 4***3 | Cylinder head group | |
| 18 | 4***4 | Bush | |
| 19 | 4***5 | Snap ring-hole | |
| 20 | 4***2 | Snap-o | |
| 21 | 4***1 | O-ring | |
| 22 | 4***3 | O-ring | |
| 23 | 4***5 | Cylinder tube assembly | |
| 24 | 4***8 | Joint bearing | |
| 25 | 4***9 | Guard ring 24c014100 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
