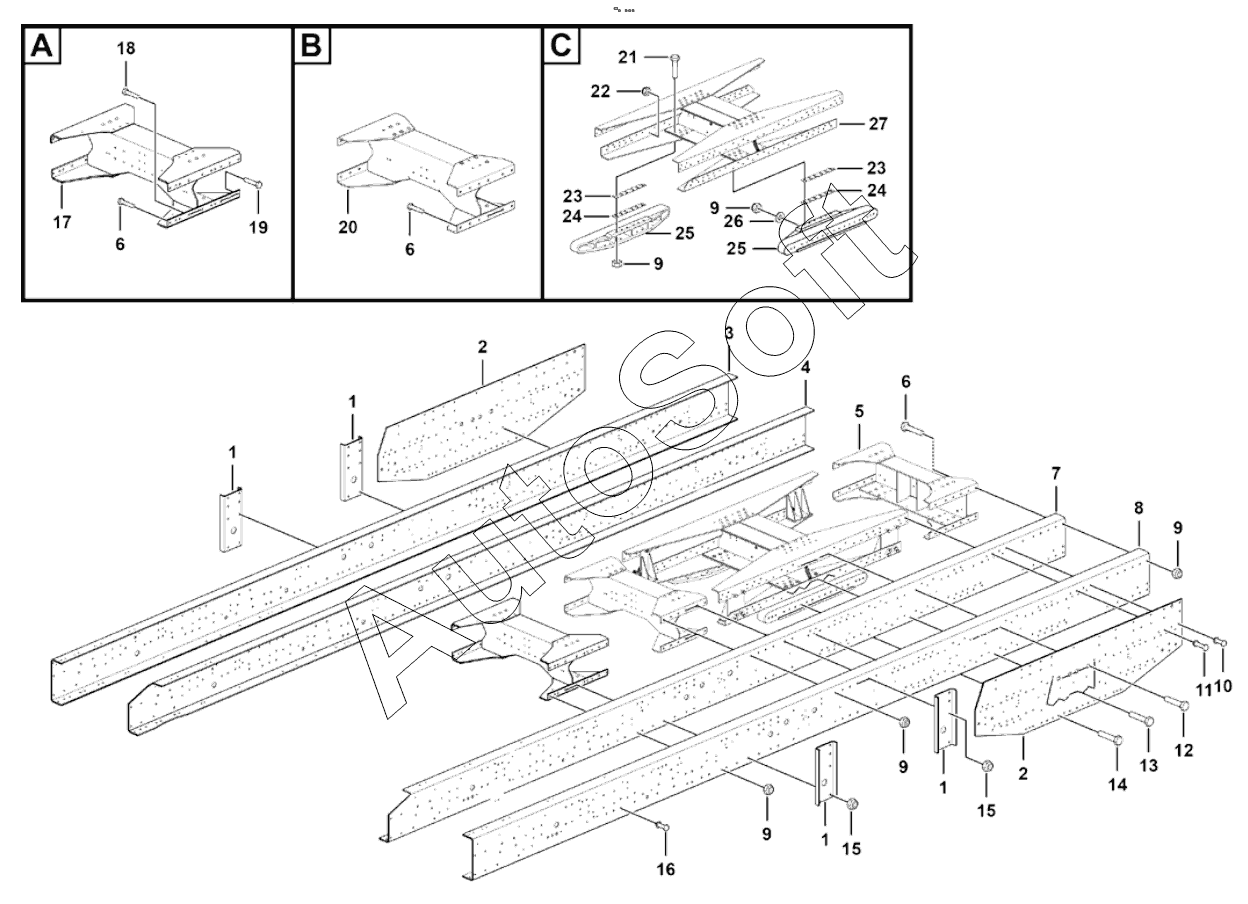

Каталог запасных частей к технике: LGMG MT76A (2017). Frame
14
27
26
25
25
24
24
23
23
22
21
20
19
18
17
16
15
15
1
1
1
1
13
12
11
10
9
9
9
9
9
8
7
6
6
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Superstructure connect plate | |
| 2 | 2***2 | Plate | |
| 3 | 2***1 | Right carling | |
| 4 | 2***1 | Right reinforce carling | |
| 5 | 2***1 | Tail carling assembly | |
| 6 | 4***0 | Boltgb5785-m16x1.5x50-12.9 | |
| 7 | 2***1 | Left reinforce carling | |
| 8 | 2***1 | Left carling | |
| 9 | 4***2 | Nutgb6185.2-m16x1.5-12 | |
| 10 | 4***5 | Rivet q4501452 | |
| 11 | 4***0 | Rivet q4501465 | |
| 12 | 4***5 | Bolt gb5782-m14x50-12.9 | |
| 13 | 4***2 | Bolt gb5782-m14x60-12.9 | |
| 14 | 4***8 | Boltgb5785-m16x1.5x55-12.9 | |
| 15 | 4***2 | Nut gb6185.2-m18x1.5epzn-12 | |
| 16 | 4***0 | Rivet q4501442 | |
| 17 | 2***2 | Beam | |
| 18 | 4***2 | Boltgb5785-m18x1.5x65-12.9 | |
| 19 | 4***9 | Boltgb5785-m16x1.5x60-12.9 | |
| 20 | 2***1 | Beam assembly | |
| 21 | 4***1 | Boltgb5785-m16x1.5x75-12.9 | |
| 22 | 4***5 | Nut gb6185-m14-12 | |
| 23 | 2***1 | Trimmed gasket | |
| 24 | 2***1 | Trimmed gasket | |
| 25 | 2***2 | Middle seat | |
| 26 | 4***1 | Washer gb1230-16epzn-45 | |
| 27 | 2***1 | Balance shaft reinforce beam assembly |
