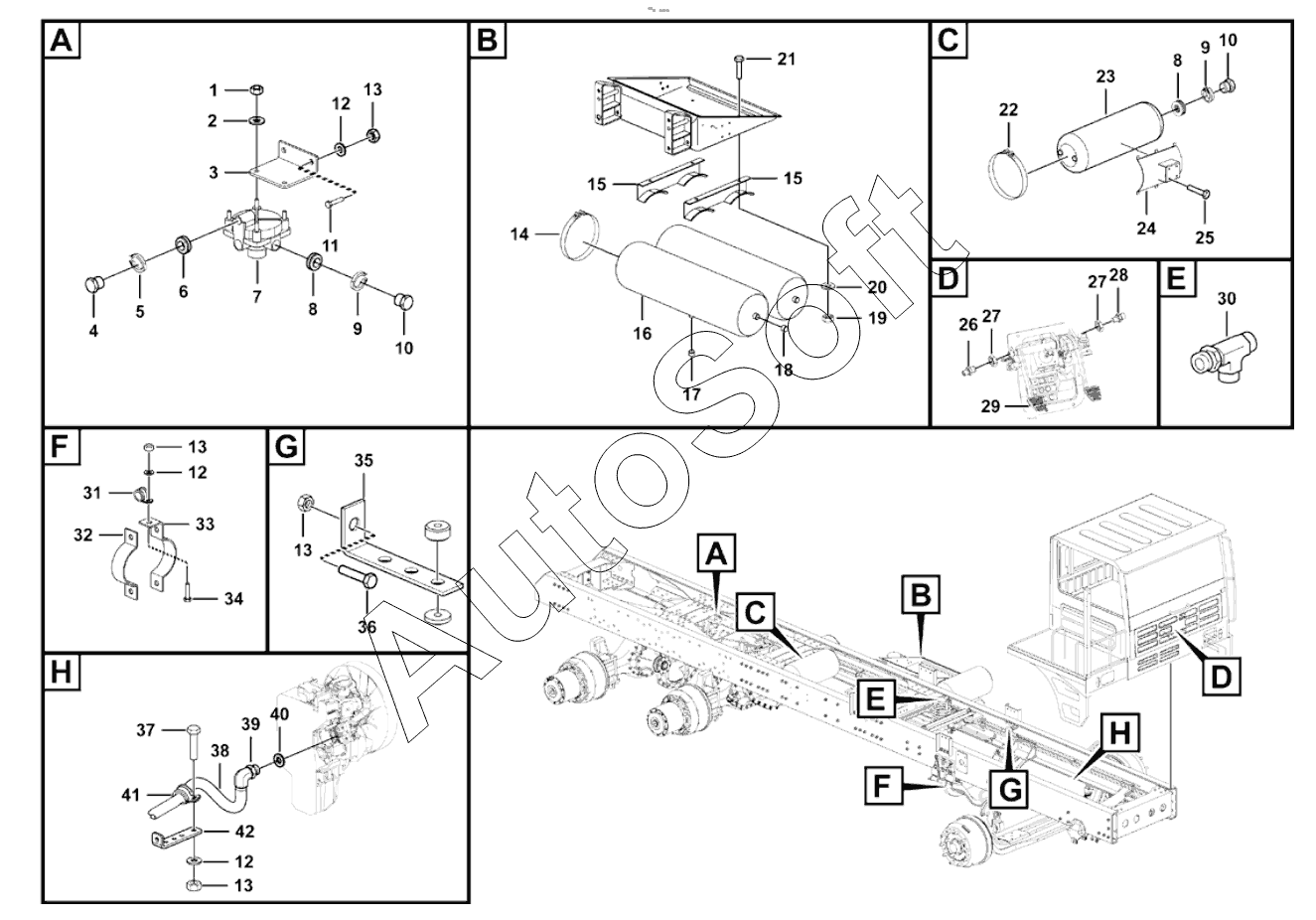

Каталог запасных частей к технике: LGMG MT76A (2017). Service brake assembly
33
23
24
25
26
27
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
12
12
2
3
4
5
6
7
8
8
9
9
10
10
11
1
13
13
13
13
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Nut gb6170-m8epzn-8 | |
| 2 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 3 | 2***1 | Plate | |
| 4 | 4***4 | Nut seat ng8 | |
| 5 | 4***6 | Snap ring ng8 | |
| 6 | 4***7 | Elastic element ng8 | |
| 7 | 4***7 | Valve | |
| 8 | 4***3 | Elastic element ng12 | |
| 9 | 4***2 | Snap ring ng12 | |
| 10 | 4***0 | Nut seat ng12 | |
| 11 | 4***9 | Bolt gb5782-m10x55epzn-8.8 | |
| 12 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 13 | 4***9 | Nut gb6185-m10epzn-8 | |
| 14 | 4***3 | Throat shoe diameter (280-295) | |
| 15 | 2***2 | Air reservoir bracket | |
| 16 | 4***1 | 50l air reservoir | |
| 17 | 4***0 | Disembogue valve | |
| 18 | 4***1 | Stuff ng12-m22x1.5 | |
| 19 | 4***1 | Nut gb6170-m12 epzn-8 | |
| 20 | 4***8 | Washer gb97.1-12epzn-300hv | |
| 21 | 4***9 | Bolt gb5783-m12x30epzn-8.8 | |
| 22 | 4***7 | Clam246-250 | |
| 23 | 4***3 | 30l(246)air reservoir | |
| 24 | 2***1 | 30l reservoir bracket | |
| 25 | 4***9 | Bolt gb5782-m10x55epzn-8.8 | |
| 26 | 4***3 | Through the next joint ng6/2-m16x1.5 | |
| 27 | 4***4 | Nut m16x1.5 | |
| 28 | 2***1 | M14-npt1/8 bulkhead union | |
| 29 | 4***3 | Break valve | |
| 30 | 2***1 | T-connector m14-npt1/8-m14 | |
| 31 | 2***1 | Clamp | |
| 32 | 2***1 | Plate 2 | |
| 33 | 2***1 | Plate1 | |
| 34 | 4***4 | Bolt gb5783-m10x45epzn-8.8 | |
| 35 | 2***1 | Bracket 1 | |
| 36 | 4***4 | Bolt gb5783-m10x40epzn-8.8 | |
| 37 | 4***5 | Bolt gb5783-m8x20epzn-8.8 | |
| 38 | 2***1 | Wired hose | |
| 39 | 2***1 | Direct connector m16-m18 | |
| 40 | 4***1 | Washer jb982-16 | |
| 41 | 2***1 | Clamp | |
| 42 | 2***1 | Steel tube support |
