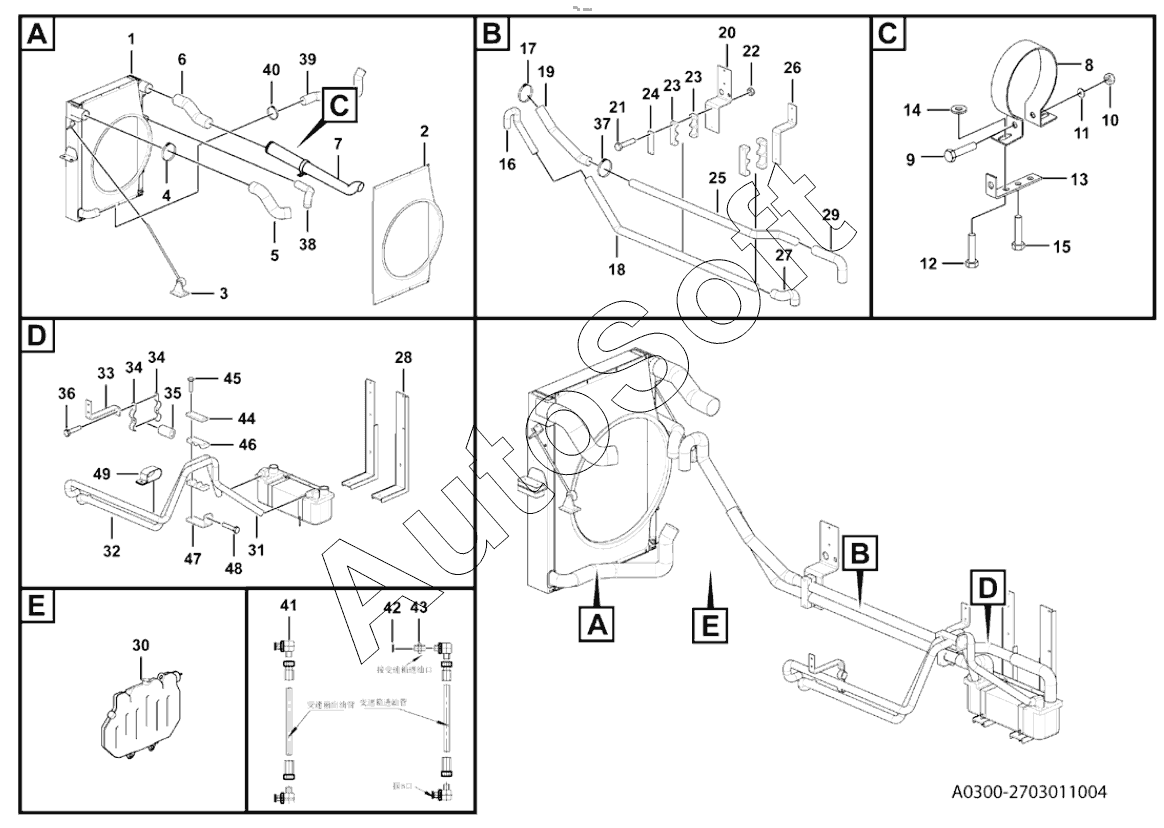

Каталог запасных частей к технике: LGMG MT76A (2017). Radiator assembly
38
26
27
28
29
30
31
32
33
34
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Radiator assembly | |
| 2 | 4***2 | Glass steel wind plate | |
| 3 | 2***1 | Cooler assemble support | |
| 4 | 4***1 | T-anchor ear 115 | |
| 5 | 2***2 | Pipe | |
| 6 | 2***1 | Pipe | |
| 7 | 2***1 | Cold air intake pipe | |
| 8 | 2***2 | Support II | |
| 9 | 4***6 | Bolt gb5783-m8x25epzn-8.8 | |
| 10 | 4***3 | Nut gb6170-m8epzn-8 | |
| 11 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 12 | 4***5 | Bolt gb5782-m8x55epzn-8.8 | |
| 13 | 2***1 | Support i | |
| 14 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 15 | 4***1 | Bolt gb5783-m10x20epzn-8.8 | |
| 16 | 2***1 | Engine outlet pipe | |
| 17 | 4***1 | T-anchor ear 73 | |
| 18 | 2***1 | Pipe | |
| 19 | 2***1 | Engine inlet hose | |
| 20 | 2***2 | Plate | |
| 21 | 4***9 | Nut gb6185-m10epzn-8 | |
| 22 | 4***7 | Bolt gb5782-m10x100epzn-8.8 | |
| 23 | 2***1 | Plate | |
| 24 | 2***1 | Plate | |
| 25 | 2***1 | Pipe | |
| 26 | 2***2 | Plate | |
| 27 | 2***1 | Inlet pipe | |
| 28 | 2***1 | Part | |
| 29 | 2***1 | Pipe | |
| 30 | 2***1 | Expansion tank | |
| 31 | 4***6 | Pipe | |
| 32 | 4***5 | Pipe | |
| 33 | 2***1 | Plate | |
| 34 | 2***1 | Clamp | |
| 35 | 4***9 | Cushion lgb123-0740 | |
| 36 | 4***1 | Bolt gb5782-m10x45epzn-8.8 | |
| 37 | 4***4 | Bolt gb5782-m10x30epzn-8.8 | |
| 38 | 2***1 | Pipe | |
| 39 | 2***1 | Pipe | |
| 40 | 4***2 | T-bolt | |
| 41 | 4***5 | 90° elbow | |
| 42 | 4***6 | Seal o-ring | |
| 43 | 4***3 | Adapter | |
| 44 | 2***1 | Plate | |
| 45 | 4***6 | Bolt gb5782-m10x85epzn-8.8 | |
| 46 | 2***1 | Rubber plate | |
| 47 | 2***1 | Plate | |
| 48 | 4***5 | Bolt gb5783-m10x35epzn-8.8 | |
| 49 | 2***1 |
