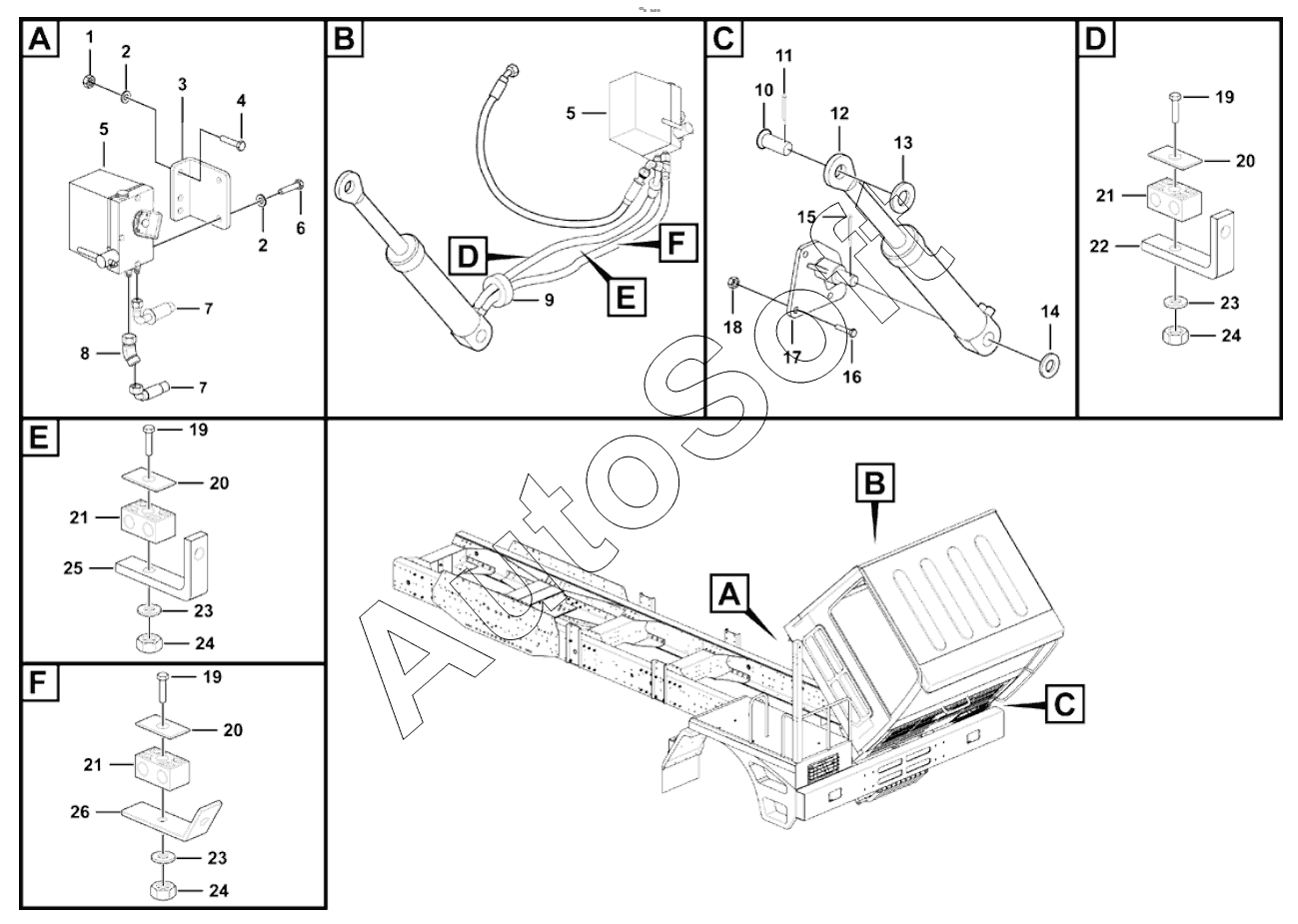

Каталог запасных частей к технике: LGMG MT76A (2017). Cab fliping hydraulic assembly
1
2
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
20
21
21
21
22
23
23
23
24
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Nut gb6170-m10epzn-8 | |
| 2 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 3 | 2***1 | Plate | |
| 4 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 5 | 4***3 | Hand pump | |
| 6 | 4***1 | Bolt gb5783-m10x20epzn-8.8 | |
| 7 | 2***1 | Hose | |
| 8 | 4***6 | Group adapter lgb143-01205 | |
| 9 | 2***1 | String casing1 | |
| 10 | 4***4 | Pin gb882-b22x75epzn-35 | |
| 11 | 4***4 | Split pin gb91-5x45epzn-q235a | |
| 12 | 4***5 | Cab fliping cylinder | |
| 13 | 4***4 | Washer gb97.1-22epzn-300hv | |
| 14 | 4***7 | Washer gb97.1-24epzn-300hv | |
| 15 | 4***7 | Split pin gb91-4x45epzn-q235a | |
| 16 | 4***6 | Bolt gb5782-m12x55epzn-8.8 | |
| 17 | 2***1 | Carrier of cab turning cylinder | |
| 18 | 4***0 | Nut gb6185-m12epzn-8 | |
| 19 | 4***8 | Bolt gb5782-m8x45epzn-8.8 | |
| 20 | 2***1 | Plate | |
| 21 | 4***5 | Twin tube clamp | |
| 22 | 2***1 | Bracket 2 | |
| 23 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 24 | 4***8 | Nut gb6185-m8epzn-8 | |
| 25 | 2***1 | Bracket 2 | |
| 26 | 2***1 | Bracket 1 |
