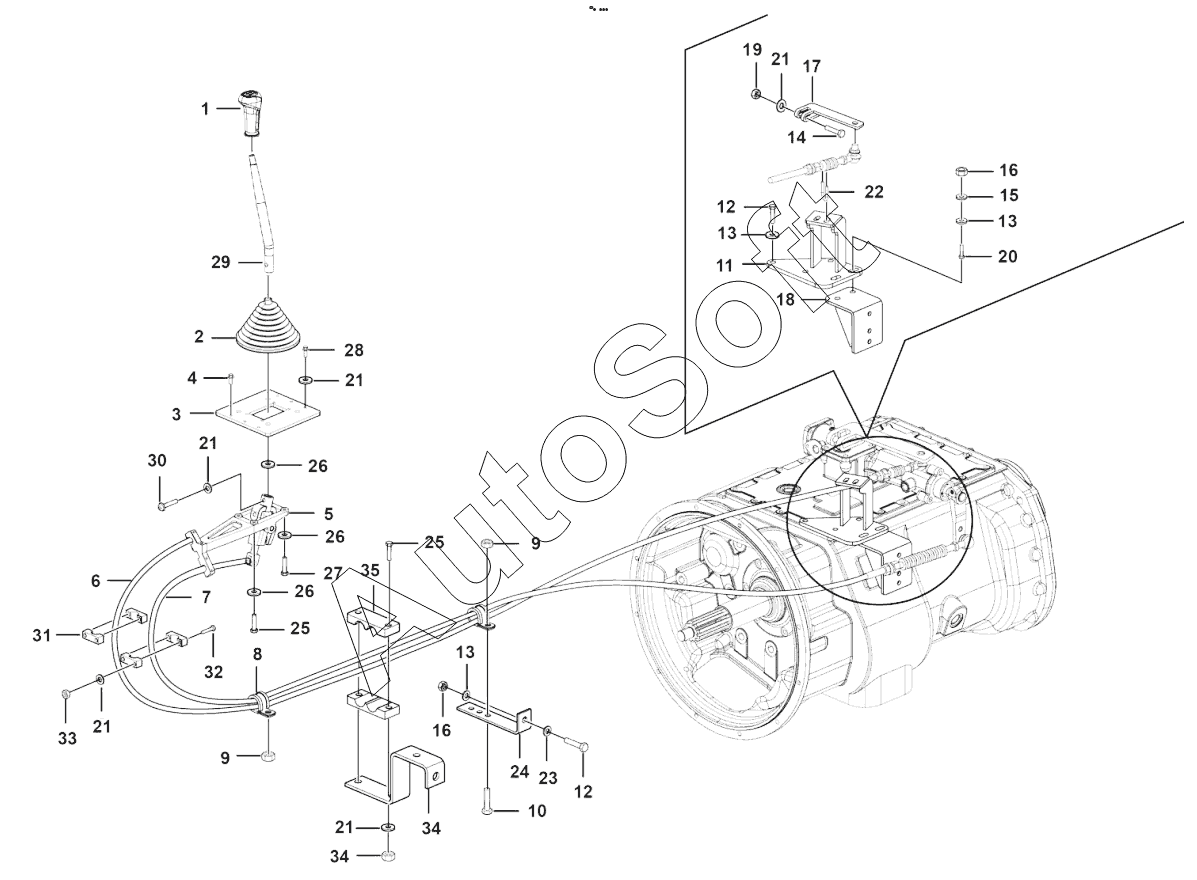

Каталог запасных частей к технике: LGMG MT86H (2019). Variable speed control assembly
27
19
20
21
21
21
21
21
22
23
24
25
25
26
26
26
18
28
29
30
31
32
33
34
34
35
10
2
3
4
5
6
7
8
9
9
1
11
12
12
13
13
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Shift handle crank assembly | |
| 2 | 2***1 | The dustproof cover assembly | |
| 3 | 2***1 | Block | |
| 4 | 4***9 | Screw gb818-m5x25epzn-4.8 | |
| 5 | 2***1 | Controller | |
| 6 | 2***1 | The selector flexible shaft assembly | |
| 7 | 2***2 | The shift flexible shaft assembly | |
| 8 | 2***1 | Flexshaft clamp | |
| 9 | 4***8 | Nut gb6170-m6epzn-8 | |
| 10 | 4***6 | Bolt gb5783-m6x25epzn-8.8 | |
| 11 | 4***5 | Gear selector flexible shaft bracket | |
| 12 | 4***4 | Bolt gb5783-m10x40epzn-8.8 | |
| 13 | 4***5 | Washer gb93-10-65mn | |
| 14 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 15 | 4***7 | Washer gb96.1-10epzn-300hv | |
| 16 | 4***7 | Nut gb6170-m10epzn-8 | |
| 17 | 4***5 | Gear selector rocker | |
| 18 | 4***6 | Shift flexshaft bracket | |
| 19 | 4***0 | Nut gb889.1-m8epzn-8 | |
| 20 | 4***9 | Bolt gb5783-m8x40epzn-8.8 | |
| 21 | 4***5 | Washer gb848-8epzn-300hv | |
| 22 | 4***2 | U style | |
| 23 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 24 | 2***1 | Bracket | |
| 25 | 4***8 | Bolt gb5782-m8x45epzn-8.8 | |
| 26 | 4***6 | Washer gb93-8-65mn | |
| 27 | 4***7 | Bolt gb5783-m8x30epzn-8.8 | |
| 28 | 4***5 | Bolt gb5783-m8x20epzn-8.8 | |
| 29 | 2***1 | Transmission control lever | |
| 30 | 4***1 | Screw gb70.1-m8x20epzn-8.8 | |
| 31 | 2***2 | Polyurethane blockaii | |
| 32 | 4***3 | Bolt gb5782-m8x50epzn-8.8 | |
| 33 | 4***8 | Nut gb6185-m8epzn-8 | |
| 34 | 2***2 | Bracket | |
| 35 | 2***1 | Polyurethane blocka i |
