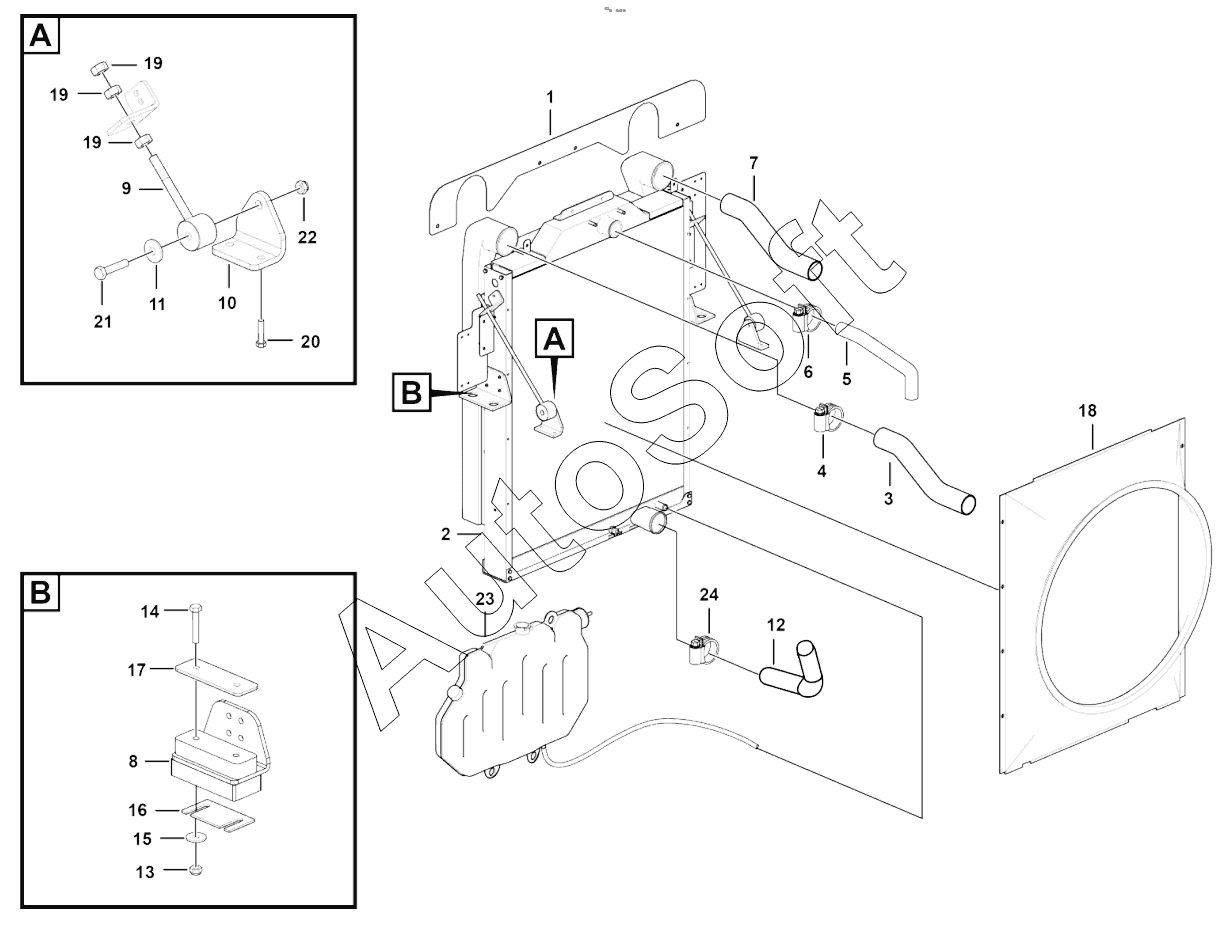

Каталог запасных частей к технике: LGMG MT86H (2019). Radiator assembly
13
24
23
22
21
20
19
19
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Radiator shield plate assembly | |
| 2 | 4***7 | Cooler assenble | |
| 3 | 2***1 | Pipe | |
| 4 | 4***1 | Hoop | |
| 5 | 2***1 | Pipe | |
| 6 | 4***1 | T-anchor ear 73 | |
| 7 | 2***1 | Pipe | |
| 8 | 4***5 | Rubber pad assembly | |
| 9 | 4***1 | Plate | |
| 10 | 2***2 | Support | |
| 11 | 2***1 | Plate | |
| 12 | 2***2 | Pipe | |
| 13 | 4***9 | Nut gb6185-m10epzn-8 | |
| 14 | 4***6 | Bolt gb5783-m10x90epzn-8.8 | |
| 15 | 4***7 | Washer gb96.1-10epzn-300hv | |
| 16 | 4***1 | Plate | |
| 17 | 2***1 | Plate | |
| 18 | 4***0 | Glass steel wind plate | |
| 19 | 4***1 | Nut gb6170-m12 epzn-8 | |
| 20 | 4***9 | Bolt gb5783-m10x50epzn-8.8 | |
| 21 | 4***0 | Bolt gb5782-m14x85epzn-8.8 | |
| 22 | 4***1 | Nut gb6185-m14epzn-8 | |
| 23 | 2***1 | Expansion tank | |
| 24 | 4***2 | T-bolt |
