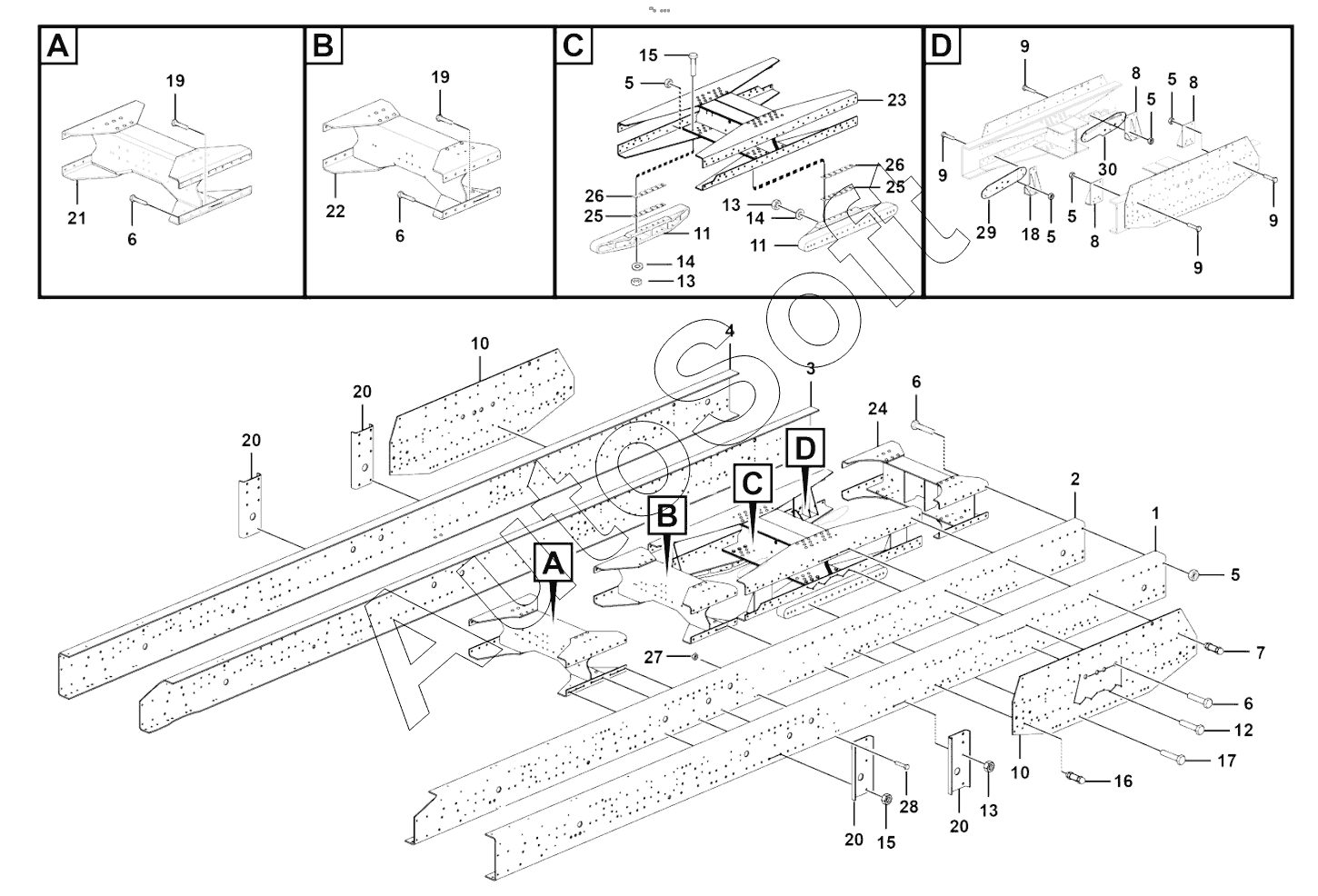

Каталог запасных частей к технике: LGMG MT86H (2019). Frame
1
2
3
4
5
5
5
5
5
5
6
6
6
6
7
8
8
8
9
9
9
9
10
10
11
11
12
13
13
13
14
14
15
15
16
17
18
19
19
20
20
20
20
21
22
23
24
25
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Left carling | |
| 2 | 2***1 | Left reinforce carling | |
| 3 | 2***1 | Right reinforce carling | |
| 4 | 2***1 | Right carling | |
| 5 | 4***2 | Nutgb6185.2-m16x1.5-12 | |
| 6 | 4***8 | Boltgb5786-m16x1.5x50-12.9 | |
| 7 | 4***0 | Rivet q4501465 | |
| 8 | 2***1 | Seat | |
| 9 | 4***1 | Boltgb5785-m16x1.5x75-12.9 | |
| 10 | 2***1 | Plate | |
| 11 | 2***1 | Middle seat | |
| 12 | 4***9 | Bolt | |
| 13 | 4***2 | Nut gb6185.2-m18x1.5epzn-12 | |
| 14 | 4***9 | Washer gb1230-18-45 | |
| 15 | 4***0 | Bolt gb5785-m18x1.5x80-12.9 | |
| 16 | 4***5 | Rivet q4501452 | |
| 17 | 4***9 | Boltgb5786-m18x1.5x55-12.9 | |
| 18 | 2***1 | Seat one | |
| 19 | 4***0 | Boltgb5786-m18x1.5x65-12.9 | |
| 20 | 2***1 | Superstructure connect plate | |
| 21 | 2***1 | Beam assembly | |
| 22 | 2***1 | Beam assembly | |
| 23 | 2***4 | Balance shaft reinforce transverse beam assembly | |
| 24 | 2***1 | Final beam assembly | |
| 25 | 2***1 | Trimmed gasket | |
| 26 | 2***1 | Trimmed gasket | |
| 27 | 4***7 | Nut gb6170-m10epzn-8 | |
| 28 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 29 | 2***1 | Plate | |
| 30 | 2***1 | Plate |
