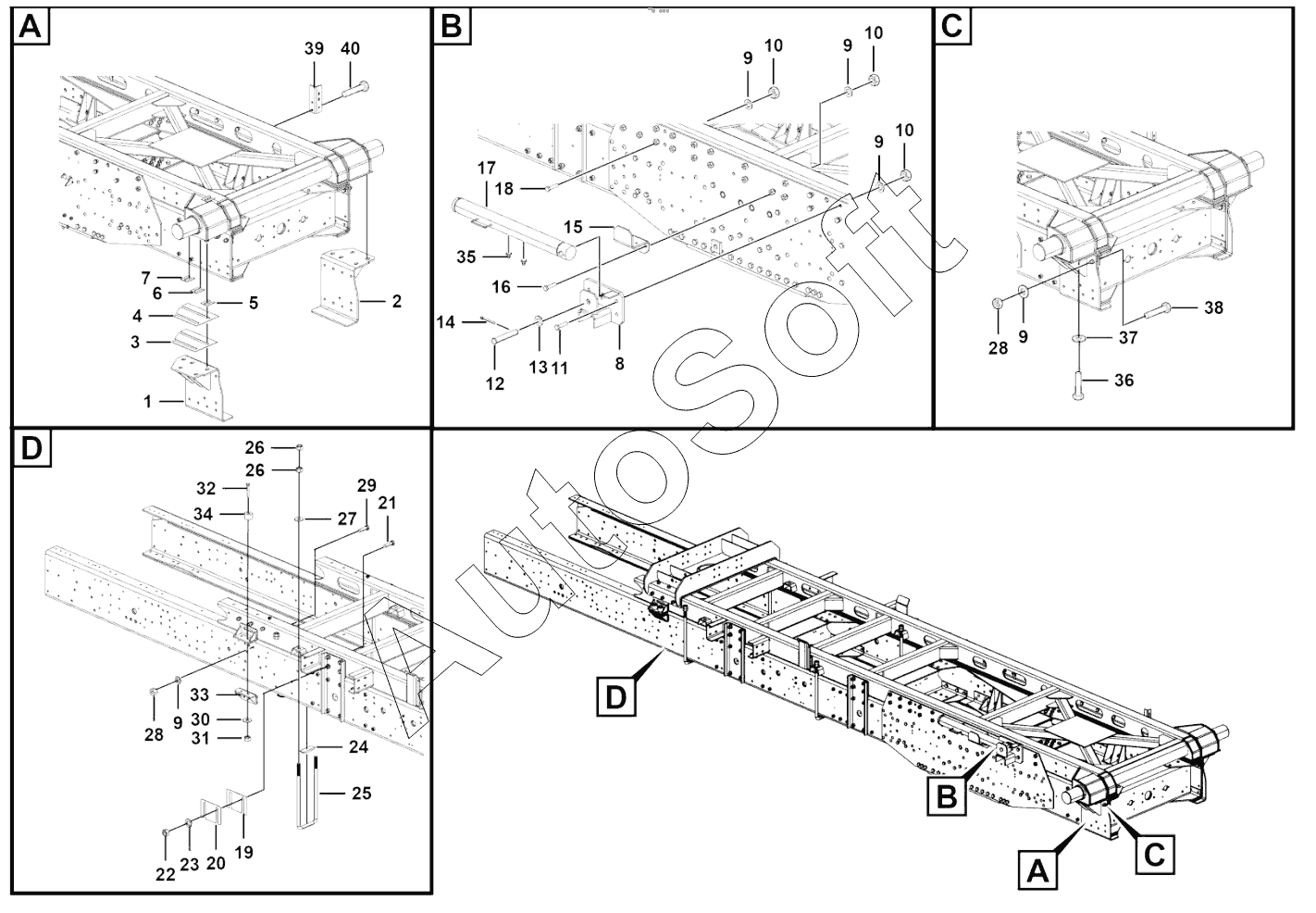

Каталог запасных частей к технике: LGMG MT86H (2019). Frame and auxiliary frame assembly
1
2
3
4
5
6
7
8
9
9
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Plate | |
| 2 | 2***3 | Plate | |
| 3 | 2***1 | Plate | |
| 4 | 2***1 | Plate | |
| 5 | 2***1 | Plate | |
| 6 | 2***1 | Adjusting shim | |
| 7 | 2***1 | Plate | |
| 8 | 2***1 | Plate | |
| 9 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 10 | 4***6 | Nut gb6170-m16epzn-8 | |
| 11 | 4***9 | Bolt gb5782-m16x65epzn-8.8 | |
| 12 | 2***1 | Pin | |
| 13 | 4***1 | Washer gb97.1-34epzn-300hv | |
| 14 | 4***0 | Splint pin gb91-6.3x50epzn-q235a | |
| 15 | 2***2 | Assembly | |
| 16 | 4***9 | Bolt gb5783-m16x50epzn-8.8 | |
| 17 | 2***1 | Pipe | |
| 18 | 4***5 | Bolt gb5783-m16x45epzn-8.8 | |
| 19 | 2***1 | Adjustment gasket | |
| 20 | 2***1 | Adjustment gasket | |
| 21 | 4***9 | Bolt gb5785-m18x1.5x70flznyc-12.9-480 | |
| 22 | 4***7 | Nut gb6171-m18x1.5flznyc-12-480 | |
| 23 | 4***2 | Washer gb97.1-18epzn-300hv | |
| 24 | 2***1 | Plate | |
| 25 | 2***2 | U bolt | |
| 26 | 2***1 | Self-locking nut with the shoulder | |
| 27 | 4***7 | Washer gb97.1-24epzn-300hv | |
| 28 | 4***1 | Nut gb6185-m16flznyc-12-480 | |
| 29 | 4***7 | Bolt gb5783-m16x55flznyc-12.9-480 | |
| 30 | 4***5 | Washer gb96.1-16epzn-300hv | |
| 31 | 4***5 | Nut gb6185.2-m16x1.5flznyc-12-480 | |
| 32 | 4***4 | Bolt gb5785-m16x1.5x100flznyc-12.9-480 | |
| 33 | 2***1 | Seat | |
| 34 | 2***1 | Block | |
| 35 | 2***1 | Fastening bolt damping block | |
| 36 | 4***7 | Boltgb5783-m20x35flznyc-12.9-480 | |
| 37 | 4***2 | Washer gb1230-20epzn | |
| 38 | 4***5 | Bolt gb5782-m16x70flznyc -12.9-480 | |
| 39 | 2***1 | Plate | |
| 40 | 4***2 | Bolt gb5783-m8x16epzn-8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
