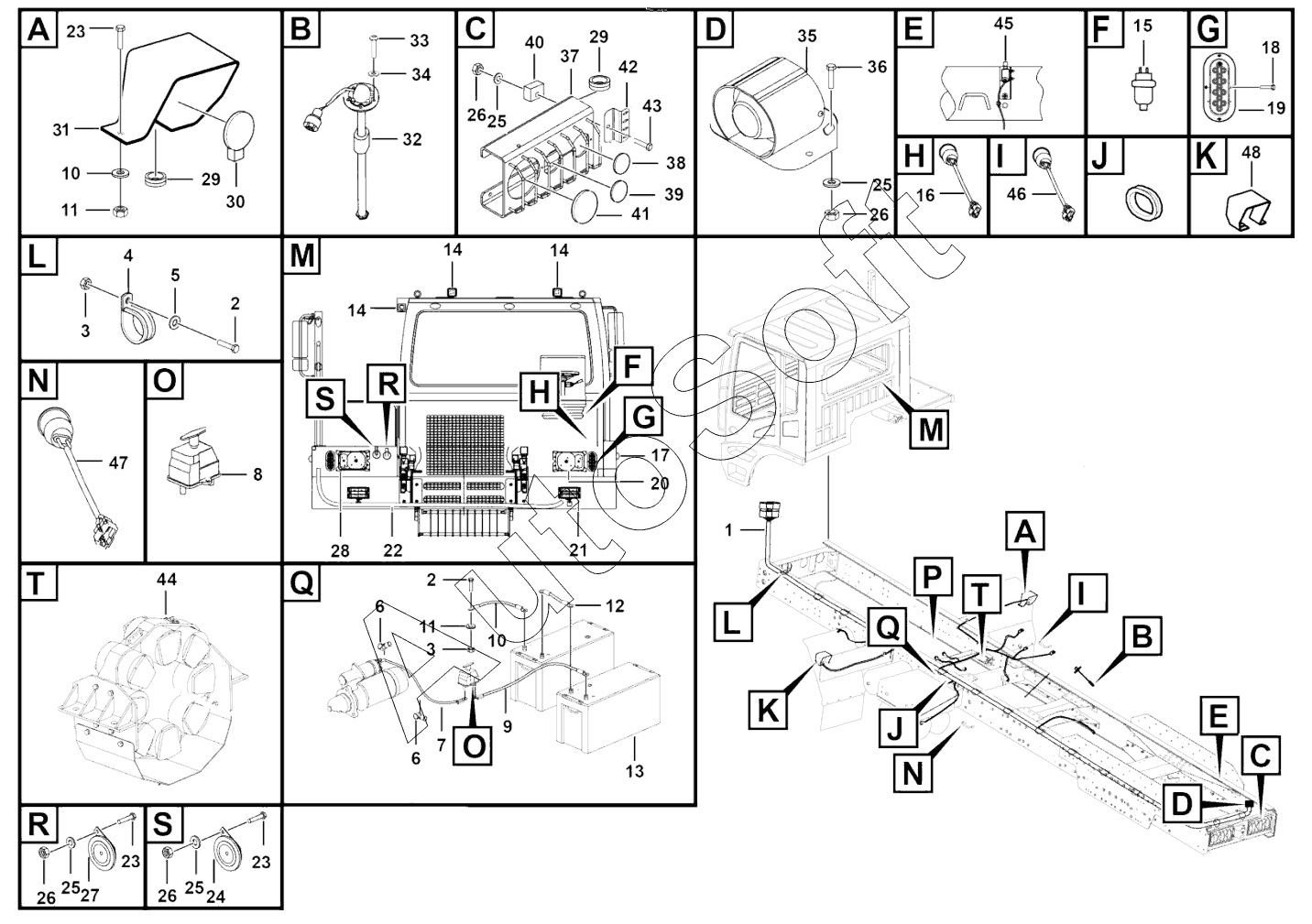

Каталог запасных частей к технике: LGMG MT86H (2019). Chassis electrical system
37
26
26
26
26
27
28
29
29
30
31
32
33
34
35
36
25
25
25
25
38
39
40
41
42
43
44
45
46
47
48
13
2
2
3
3
4
5
6
6
7
8
9
10
10
11
11
12
1
14
14
14
15
16
17
18
19
20
21
22
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Wire | |
| 2 | 4***5 | Bolt gb5783-m10x35epzn-8.8 | |
| 3 | 4***7 | Nut gb6170-m10epzn-8 | |
| 4 | 2***1 | Clamp | |
| 5 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 6 | 2***1 | Cable sleeve | |
| 7 | 2***1 | Wire | |
| 8 | 4***7 | Battery switch jk862j | |
| 9 | 2***1 | Wire | |
| 10 | 2***1 | Wire | |
| 11 | 4***5 | Washer gb861.1-10epzn-65mn | |
| 12 | 2***1 | Wire | |
| 13 | 4***2 | Accumulator 6-qw-180mf | |
| 14 | 4***6 | Rear work lamp 1ga 996.506 -52 | |
| 15 | 4***2 | Atmospheric pressure sensor | |
| 16 | 4***2 | Brake lamp switch yk209kla | |
| 17 | 4***3 | Side steering lamp 43-3001a | |
| 18 | 4***2 | Bolt gb16674-m5x16epzn-8.8 | |
| 19 | 4***2 | Led front steering lamp | |
| 20 | 4***9 | Headlamp(left) | |
| 21 | 4***4 | Front fog lamp | |
| 22 | 2***1 | Front fog lamp wire | |
| 23 | 4***6 | Bolt gb5783-m8x25epzn-8.8 | |
| 24 | 4***6 | Single-tone basin type horn (bass) | |
| 25 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 26 | 4***3 | Nut gb6170-m8epzn-8 | |
| 27 | 4***7 | Single-tone basin type horn (treble) | |
| 28 | 4***0 | Headlamp(right) | |
| 29 | 2***1 | Guard | |
| 30 | 4***9 | Led work lamp sm6052 | |
| 31 | 2***1 | Right lamp guard | |
| 32 | 4***6 | Oil transducer of sigle 104740001 | |
| 33 | 4***3 | Screw | |
| 34 | 4***0 | Washer gb97.1-5epzn-300hv | |
| 35 | 4***4 | Backup buzzer ddb101-lg | |
| 36 | 4***5 | Bolt gb5783-m8x35epzn-8.8 | |
| 37 | 2***1 | Frame | |
| 38 | 4***8 | Turn signal lamp | |
| 39 | 4***9 | Indicator lamp | |
| 40 | 2***1 | Rubber insert | |
| 41 | 4***0 | Led work lamp sm6272 | |
| 42 | 2***1 | Ket frame | |
| 43 | 4***7 | Bolt gb5783-m8x30epzn-8.8 | |
| 44 | 2***1 | System | |
| 45 | 4***1 | Cargo tank lifting switch xjk-010-09 | |
| 46 | 4***6 | Air pressure switch yk-m12x1.5-0.55mpa-b | |
| 47 | 4***7 | Air pressure switch yk-m10x1-0.3mpa-k | |
| 48 | 2***1 | Left lamp guard |
