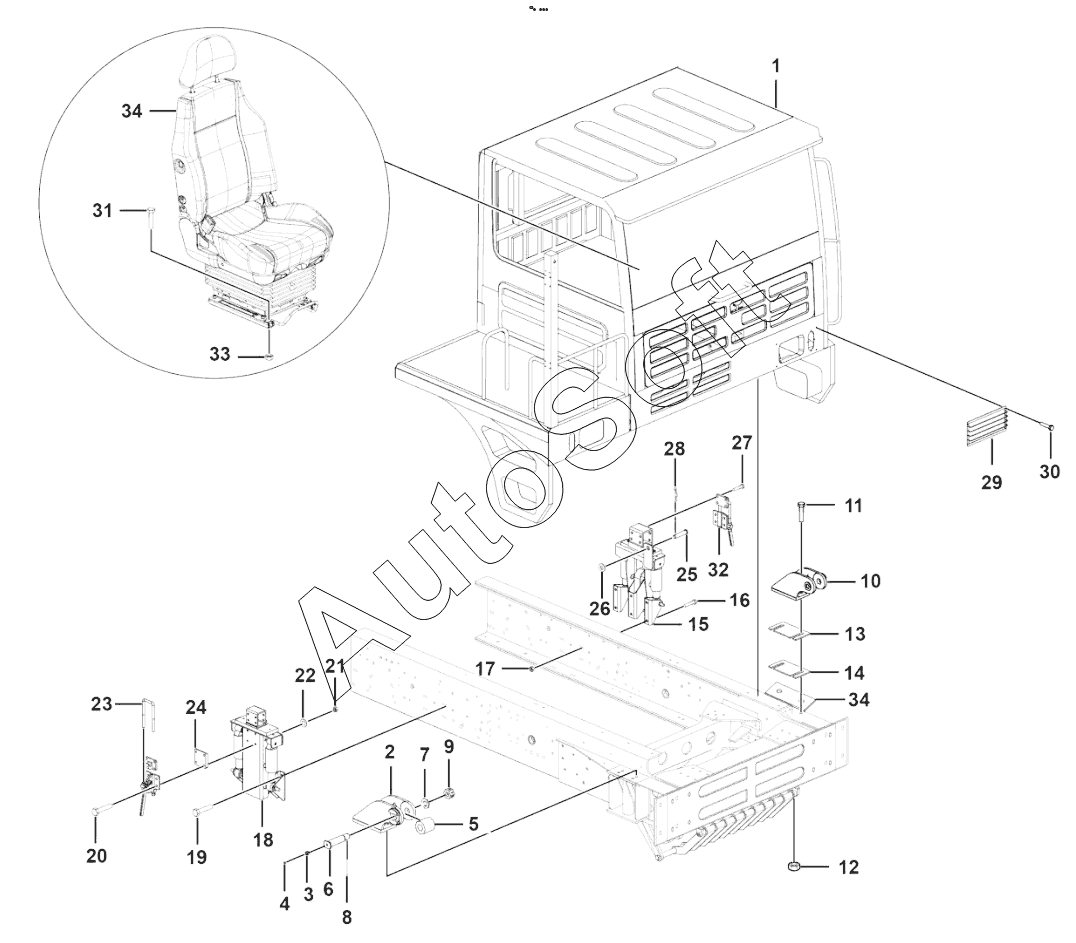

Каталог запасных частей к технике: LGMG MT86H (2019). Cab assembly
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Cab | |
| 2 | 2***1 | Right roller bracket | |
| 3 | 4***5 | Grease cup jb7940.1-m10x1 | |
| 4 | 4***7 | Grease cup dust cap jxhf-00006 | |
| 5 | 2***1 | Front suspension lining | |
| 6 | 2***1 | Roller axle | |
| 7 | 4***7 | Washer gb97.1-24epzn-300hv | |
| 8 | 4***7 | Split pin gb91-4x45epzn-q235a | |
| 9 | 4***4 | Nut gb9459-88-m24x2-88 | |
| 10 | 2***1 | Left roller bracket | |
| 11 | 4***2 | Bolt gb5783-m14x60flznyc-12.9-480 | |
| 12 | 4***3 | Nut gb6185-m14flznyc-12-480 | |
| 13 | 2***1 | Adjustment shim | |
| 14 | 2***1 | Adjustment shim 1 | |
| 15 | 2***1 | Left rear suspension assembly | |
| 16 | 4***3 | Bolt gb5783-m14x45epzn-8.8 | |
| 17 | 4***1 | Nut gb6185-m14epzn-8 | |
| 18 | 2***1 | Right rear suspension assembly | |
| 19 | 4***8 | Bolt gb5783-m14x50epzn-8.8 | |
| 20 | 4***4 | Bolt gb5783-m10x45epzn-8.8 | |
| 21 | 4***9 | Nut gb6185-m10epzn-8 | |
| 22 | 4***5 | Washer gb93-10-65mn | |
| 23 | 2***2 | U-polit | |
| 24 | 2***1 | Plate | |
| 25 | 2***1 | Pipe | |
| 26 | 2***1 | Snap ring | |
| 27 | 4***7 | Bolt gb5782-m10x110epzn-8.8 | |
| 28 | 2***1 | Sping | |
| 29 | 2***1 | Lamp bonnet | |
| 30 | 4***2 | Bolt gb16674-m5x16epzn-8.8 | |
| 31 | 4***3 | Screw gb70.1-m8x25epzn-8.8 | |
| 32 | 4***7 | Mechanical locking device | |
| 33 | 4***3 | Nut gb6170-m8epzn-8 | |
| 34 | 2***1 | Seating(air) | |
| 35 | 2***2 | Plate |
