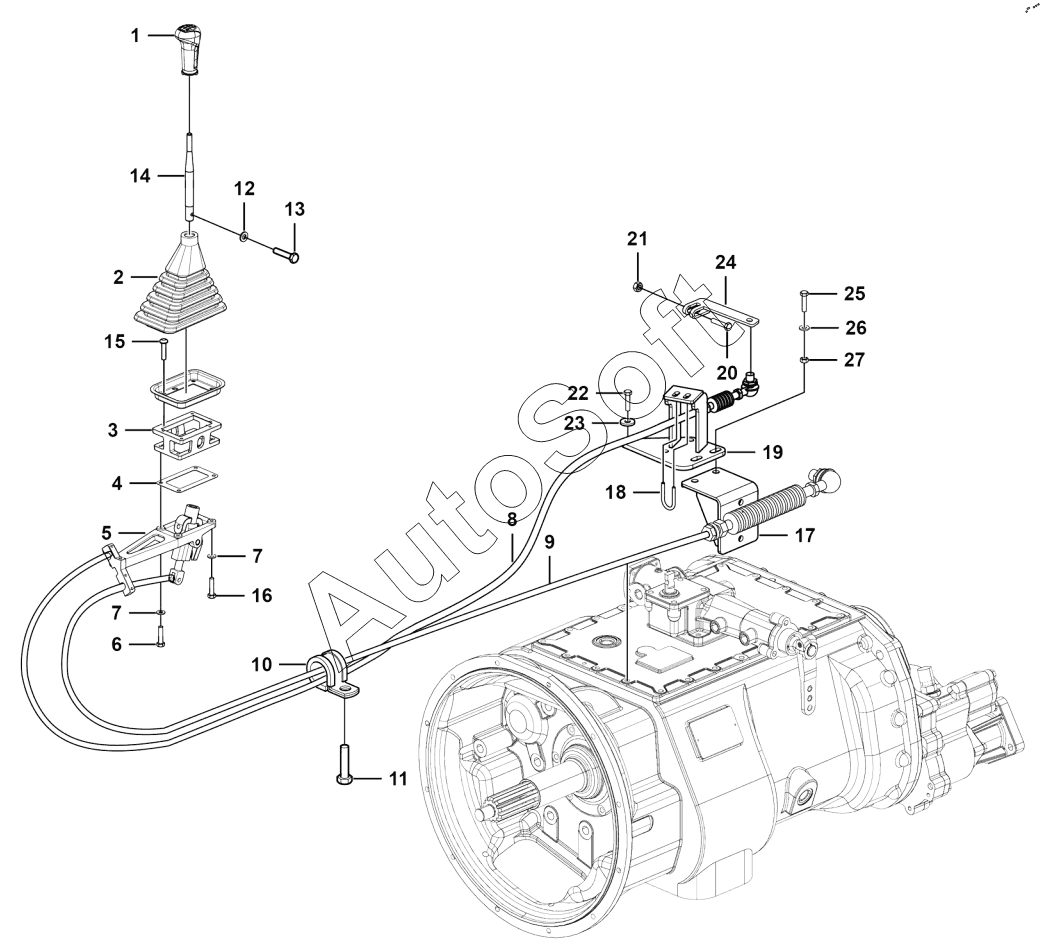

Каталог запасных частей к технике: LGMG MT50 (2024). Variable speed control assy
14
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Shift handle crank assembly | |
| 2 | 4***9 | Dust cover | |
| 3 | 2***1 | Manipulator connecting block | |
| 4 | 2***1 | Pad of paper | |
| 5 | 2***1 | Controller | |
| 6 | 4***8 | Bolt gb5782-m8x45epzn-8.8 | |
| 7 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 8 | 2***1 | The selector flexible shaft assembly | |
| 9 | 4***4 | Shifting flexible shaft assy | |
| 10 | 2***1 | Flexshaft clamp | |
| 11 | 4***8 | Nut gb6170-m6epzn-8 | |
| 12 | 4***5 | Washer gb848-8epzn-300hv | |
| 13 | 4***5 | Bolt gb5783-m8x20epzn-8.8 | |
| 14 | 2***1 | Transmission joystick | |
| 15 | 4***1 | Screw gb70.1-m8x25-8.8 | |
| 16 | 4***7 | Bolt gb5783-m8x30epzn-8.8 | |
| 17 | 4***6 | Shift flexshaft bracket | |
| 18 | 4***2 | U style | |
| 19 | 4***5 | Gear selector flexible shaft bracket | |
| 20 | 4***9 | Bolt gb5783-m8x40epzn-8.8 | |
| 21 | 4***0 | Nut gb889.1-m8epzn-8 | |
| 22 | 4***4 | Bolt gb5783-m10x40epzn-8.8 | |
| 23 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 24 | 4***5 | Gear selector rocker | |
| 25 | 4***4 | Bolt gb5782-m10x30epzn-8.8 | |
| 26 | 4***7 | Washer gb96.1-10epzn-300hv | |
| 27 | 4***7 | Nut gb6170-m10epzn-8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
