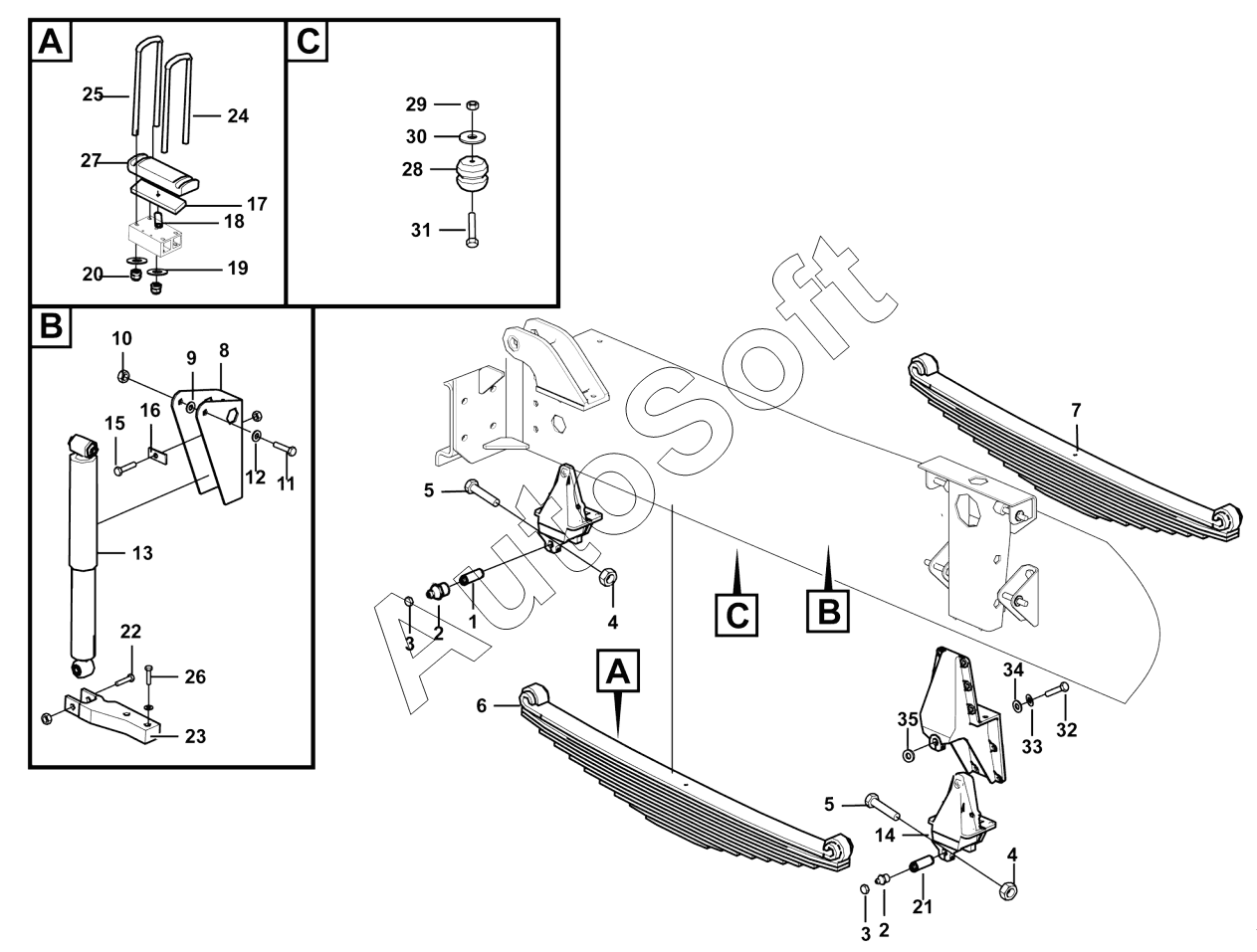

Каталог запасных частей к технике: LGMG MT50 (2024). Front leaf spring installation assy
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Spring pin | |
| 2 | 4***5 | Grease cup jb7940.1-m10x1 | |
| 3 | 4***7 | Grease cup dust cap jxhf-00006 | |
| 4 | 4***0 | Nut gb6185.2-m12x1.5flznyc-12-480 | |
| 5 | 4***6 | Bolt gb5785-m12x1.25x80flznyc-12.9-480 | |
| 6 | 4***9 | Fr leaf spring assy | |
| 7 | 4***0 | Fr leaf spring assy | |
| 8 | 2***1 | Plate assembly | |
| 9 | 4***5 | Washer gb96.1-16epzn-300hv | |
| 10 | 4***5 | Nut gb6185.2-m16x1.5flznyc-12-480 | |
| 11 | 4***3 | Bolt gb5785-m16x1.5x140flznyc-12.9-480 | |
| 12 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 13 | 2***1 | Shock absorber | |
| 14 | 2***1 | Lifter | |
| 15 | 4***7 | Bolt gb5786-m12x1.25x45flznyc-12.9-480 | |
| 16 | 2***2 | Backing plate | |
| 17 | 2***1 | Plate | |
| 18 | 2***1 | Pin | |
| 19 | 2***1 | Sleeve | |
| 20 | 4***1 | Nut gb56-m20x1.5flznyc-12-480 | |
| 21 | 2***1 | Tanhuangxiao | |
| 22 | 4***8 | Bolt gb5785-m16x1.5x90flznyc-12.9-480 | |
| 23 | 2***1 | Rear shock absorber frame | |
| 24 | 2***2 | Front leaf spring u bolt | |
| 25 | 2***2 | Front leaf spring u bolt | |
| 26 | 4***8 | Bolt gb5785-m16x1.5x70flznyc-12.9-480 | |
| 27 | 2***1 | Plate | |
| 28 | 2***1 | Front spring stop block | |
| 29 | 4***1 | Nut gb6185-m14epzn-8 | |
| 30 | 4***7 | Washer gb97.1-14epzn-300hv | |
| 31 | 4***0 | Screw gb70.1-m14x50epzn-8.8 | |
| 32 | 4***1 | Bolt gb5783-m10x20epzn-8.8 | |
| 33 | 4***5 | Washer gb93-10-65mn | |
| 34 | 2***1 | Washer | |
| 35 | 2***3 | Washer |
