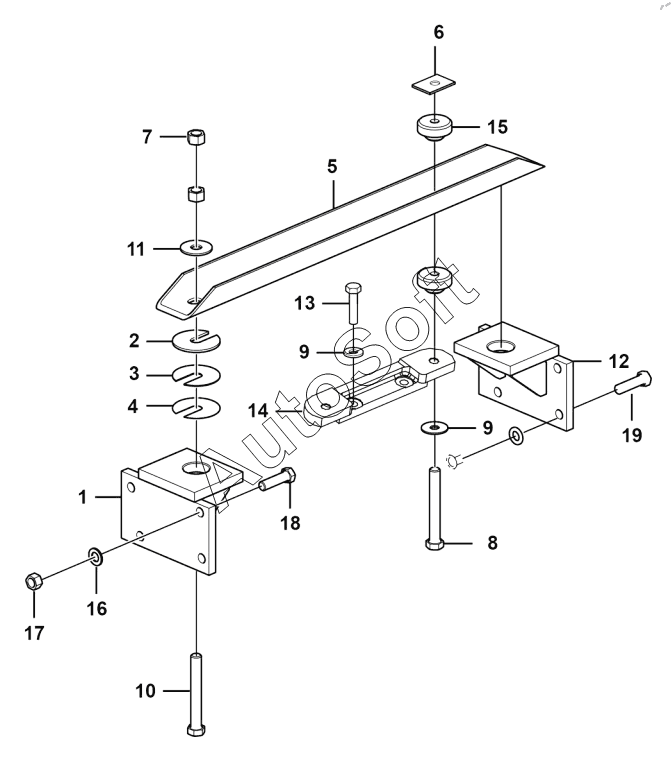

Каталог запасных частей к технике: LGMG MT50 (2024). Transmission anchorage assy
10
19
18
17
16
15
14
13
12
11
1
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Support | |
| 2 | 2***1 | Upper connect plate assembly | |
| 3 | 2***1 | Adjusting gasket | |
| 4 | 2***1 | Adjusting gasket | |
| 5 | 2***2 | Upper connect plate assembly | |
| 6 | 2***2 | Damper plate | |
| 7 | 4***5 | Nut gb6170-m16epzn-10 | |
| 8 | 4***3 | Bolt gb5782-m16x130epzn-10.9 | |
| 9 | 2***2 | Washer 16 | |
| 10 | 4***4 | Bolt gb5783-m16x70epzn-10.9 | |
| 11 | 4***5 | Washer gb96.1-16epzn-300hv | |
| 12 | 2***1 | Support | |
| 13 | 4***5 | Bolt gb5783-m16x45epzn-8.8 | |
| 14 | 2***1 | Intermediate shoe | |
| 15 | 4***5 | Assist support damper | |
| 16 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 17 | 4***2 | Nut gb6185-m16epzn-88 | |
| 18 | 4***8 | Bolt gb5782-m16x60epzn-8.8 | |
| 19 | 4***4 | Bolt gb5782-m16x100epzn-8.8 |
