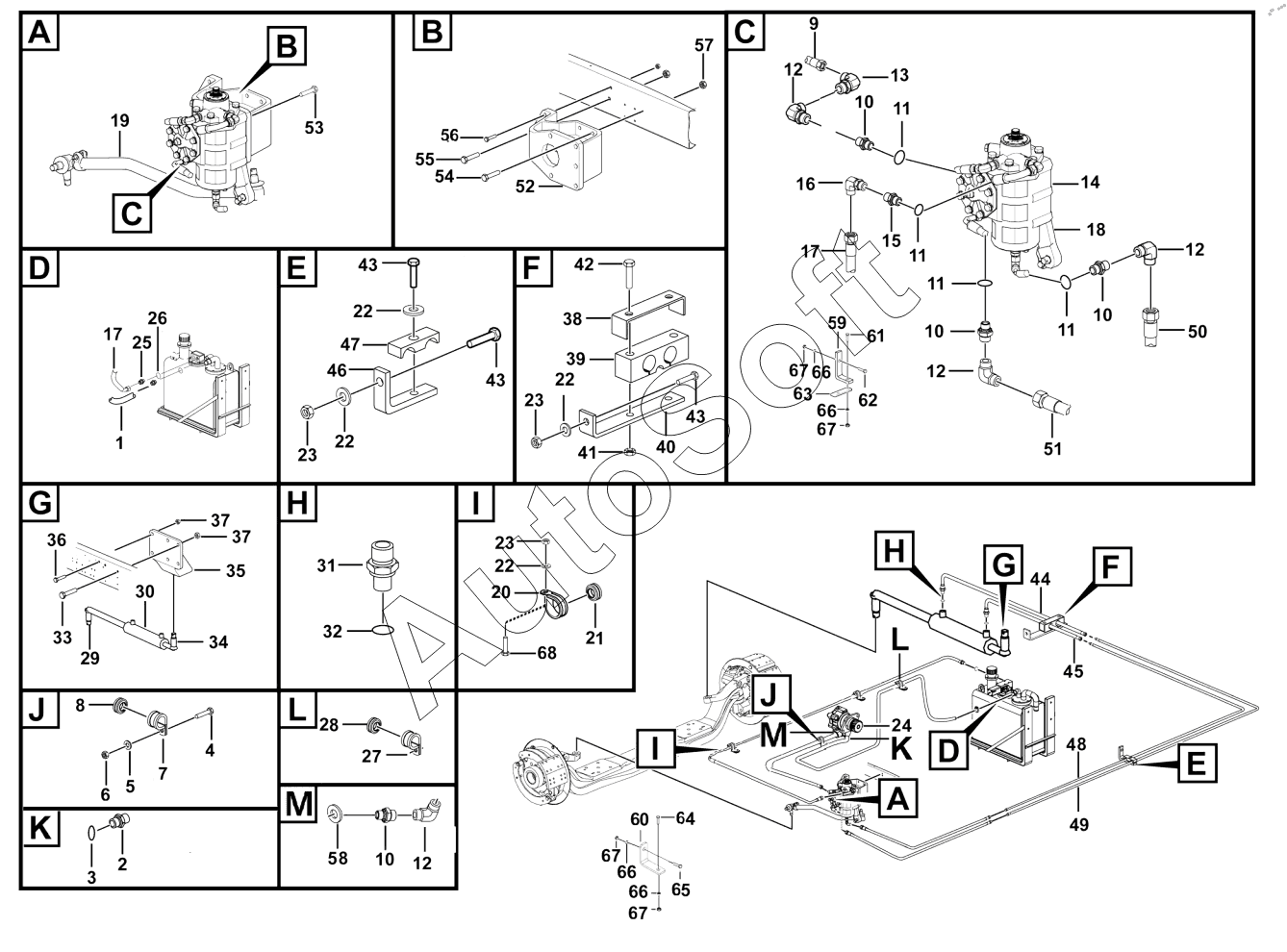

Каталог запасных частей к технике: LGMG MT50 (2024). Steering assy
43
43
43
51
50
49
48
47
46
45
44
52
42
41
40
39
38
37
37
36
60
68
67
67
67
67
66
66
66
66
65
64
63
62
61
35
59
58
57
56
55
54
53
9
17
17
16
15
14
13
12
12
12
12
11
11
11
11
10
10
10
10
18
8
7
6
5
4
3
2
26
34
33
32
31
30
29
28
27
1
25
24
23
23
23
22
22
22
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Hose lgb165-014200 | |
| 2 | 4***3 | Straight joint lgb120-03627 | |
| 3 | 4***9 | O-ring lgb168-2331-23.5x3.1 | |
| 4 | 4***1 | Bolt gb5783-m12x40epzn-8.8 | |
| 5 | 4***8 | Washer gb97.1-12epzn-300hv | |
| 6 | 4***1 | Nut gb6170-m12 epzn-8 | |
| 7 | 2***1 | Clamp | |
| 8 | 4***6 | Cushion sleeve lgb123-0322 | |
| 9 | 4***5 | Hose lgb129-006198 | |
| 10 | 4***2 | Straight joint lgb155-01822 | |
| 11 | 4***0 | O-ring gb3452.1-19.0x2.65g | |
| 12 | 4***6 | Combination joint lgb143-02213 | |
| 13 | 4***8 | Connecter lgb143-12213 | |
| 14 | 4***9 | Steering gear nt12590m2 | |
| 15 | 2***1 | Straight joint | |
| 16 | 4***6 | Built-up joint lgb143-02616 | |
| 17 | 4***1 | Hose lgb166-010430 | |
| 18 | 4***6 | Pitman arm | |
| 19 | 2***1 | Rod assembly | |
| 20 | 4***9 | Pipe clamp lgb167-0426 | |
| 21 | 4***4 | Cushion sleeve lgb123-0426 | |
| 22 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 23 | 4***7 | Nut gb6170-m10epzn-8 | |
| 24 | 4***5 | Gear pump qc25/19-wp12n1-lg | |
| 25 | 4***0 | Connecter | |
| 26 | 4***0 | O-ring 28.0x2.65g | |
| 27 | 4***8 | Pipe clamp lgb167-0740 | |
| 28 | 4***9 | Cushion lgb123-0740 | |
| 29 | 4***7 | Rh-handed ball head | |
| 30 | 4***2 | Steering cylinder hsgl-50x30x260-485 | |
| 31 | 4***5 | Joint lgb120-02218 | |
| 32 | 4***8 | O-ring lgb168-11524 | |
| 33 | 4***8 | Bolt gb5782-m14x50epzn-10.9 | |
| 34 | 4***6 | Lh-handed ball head | |
| 35 | 2***1 | Bracket | |
| 36 | 4***9 | Bolt gb5782-m14x60epzn-10.9 | |
| 37 | 4***5 | Nut gb6185-m14epzn-10 | |
| 38 | 2***1 | Plate | |
| 39 | 2***1 | Block | |
| 40 | 2***1 | Plate | |
| 41 | 4***9 | Nut gb6185-m10epzn-8 | |
| 42 | 4***6 | Bolt gb16674-m10x95epzn-8.8 | |
| 43 | 4***5 | Bolt gb5783-m10x35epzn-8.8 | |
| 44 | 4***5 | Hose lgb129-006120 | |
| 45 | 4***6 | Hose lgb129-006090 | |
| 46 | 2***1 | Plate | |
| 47 | 2***1 | Plate | |
| 48 | 2***1 | Pipe | |
| 49 | 2***1 | Pipe | |
| 50 | 4***2 | Hose lgb129-006063 | |
| 51 | 4***5 | Hose lgb128-006085 | |
| 52 | 2***1 | Bracket | |
| 53 | 4***8 | No longer used | |
| 54 | 4***2 | Bolt gb5783-m16x55epzn-10.9 | |
| 55 | 4***5 | Bolt gb5783-m16x65epzn-10.9 | |
| 56 | 4***8 | Bolt gb5782-m16x100epzn-10.9 | |
| 57 | 4***6 | Nut gb6185-m16epzn-10 | |
| 58 | 4***8 | Washer jb982-18 | |
| 59 | 2***1 | Plate | |
| 60 | 2***1 | Plate | |
| 61 | 4***0 | Bolt gb5783-m12x35epzn-8.8 | |
| 62 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 63 | 2***1 | Plate | |
| 64 | 4***7 | Bolt gb5783-m12x20epzn-8.8 | |
| 65 | 4***9 | Bolt gb5783-m8x40epzn-8.8 | |
| 66 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 67 | 4***3 | Nut gb6170-m8epzn-8 | |
| 68 | 4***9 | Bolt gb5783-m12x30epzn-8.8 |
