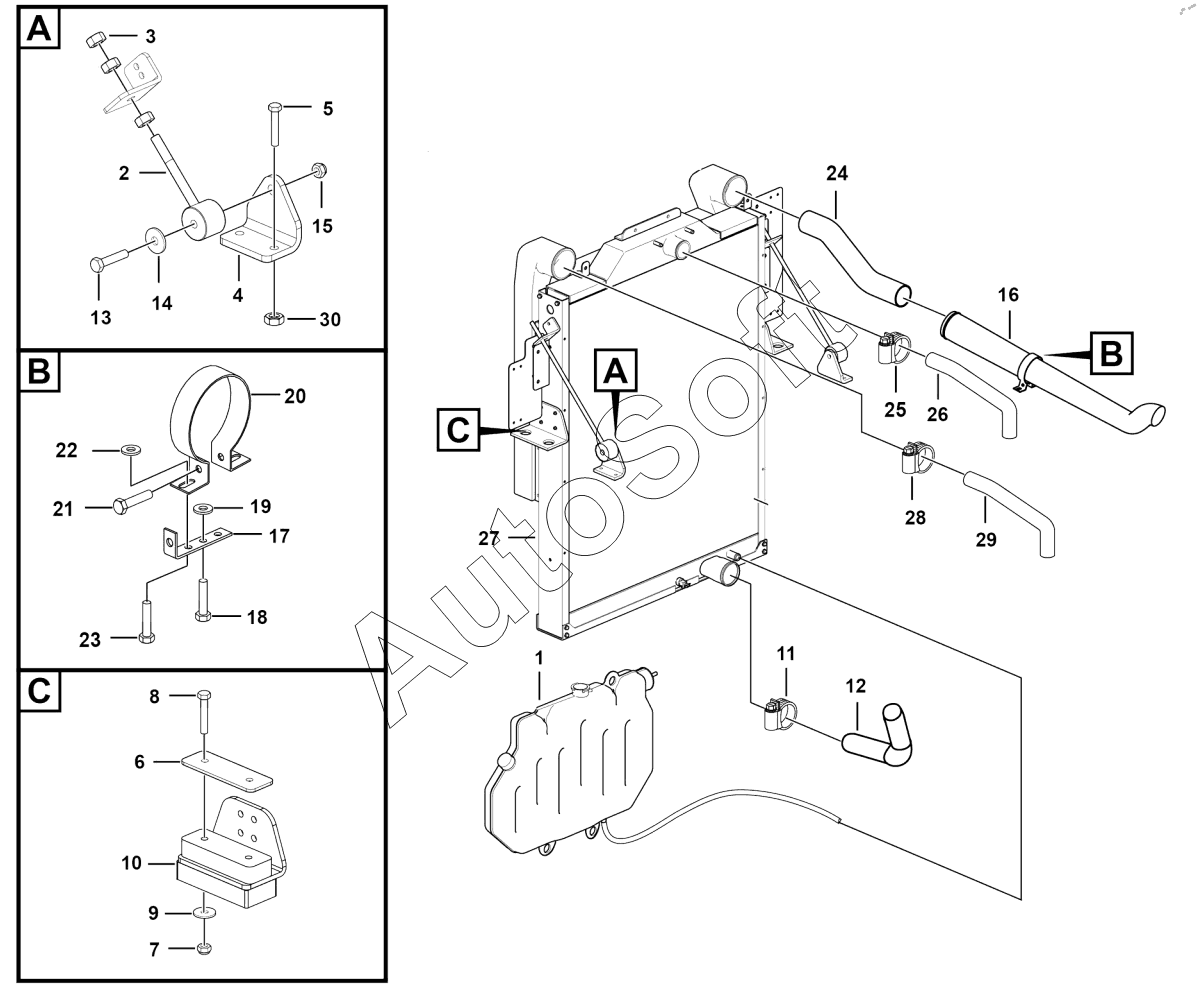

Каталог запасных частей к технике: LGMG MT50 (2024). Radiator assy
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Expansion tank assembly | |
| 2 | 4***1 | Plate | |
| 3 | 4***1 | Nut gb6170-m12 epzn-8 | |
| 4 | 2***1 | Support | |
| 5 | 4***0 | Bolt gb5783-m16x60flznyc-12.9-480 | |
| 6 | 2***1 | Plate | |
| 7 | 4***9 | Nut gb6171-m14x1.5epzn-8 | |
| 8 | 4***4 | Bolt gb5783-m10x100epzn-8.8 | |
| 9 | 4***7 | Washer gb96.1-10epzn-300hv | |
| 10 | 4***5 | Rubber pad assembly | |
| 11 | 4***2 | T-bolt | |
| 12 | 2***1 | Water in pipe | |
| 13 | 4***0 | Bolt gb5782-m14x85epzn-8.8 | |
| 14 | 2***1 | Plate | |
| 15 | 4***1 | Nut gb6185-m14epzn-8 | |
| 16 | 2***1 | Cold air intake pipe | |
| 17 | 2***2 | Support II | |
| 18 | 4***1 | Bolt gb5783-m10x20epzn-8.8 | |
| 19 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 20 | 2***1 | Support i | |
| 21 | 4***5 | Bolt gb5782-m8x55epzn-8.8 | |
| 22 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 23 | 4***6 | Bolt gb5783-m8x25epzn-8.8 | |
| 24 | 2***1 | Pipe | |
| 25 | 4***0 | No longer used | |
| 26 | 2***1 | Pipe | |
| 27 | 4***7 | Radiator assy | |
| 28 | 4***1 | Hoop | |
| 29 | 2***1 | Pipe | |
| 30 | 4***1 | Nut gb6185-m16flznyc-12-480 | |
| 31 | 4***1 | Washer gb1230-16-45 | |
| 32 | 4***1 | Bolt gb5782-m14x70epzn-10.9 | |
| 33 | 4***7 | Bolt gb5782-m16x90epzn-10.9 |
