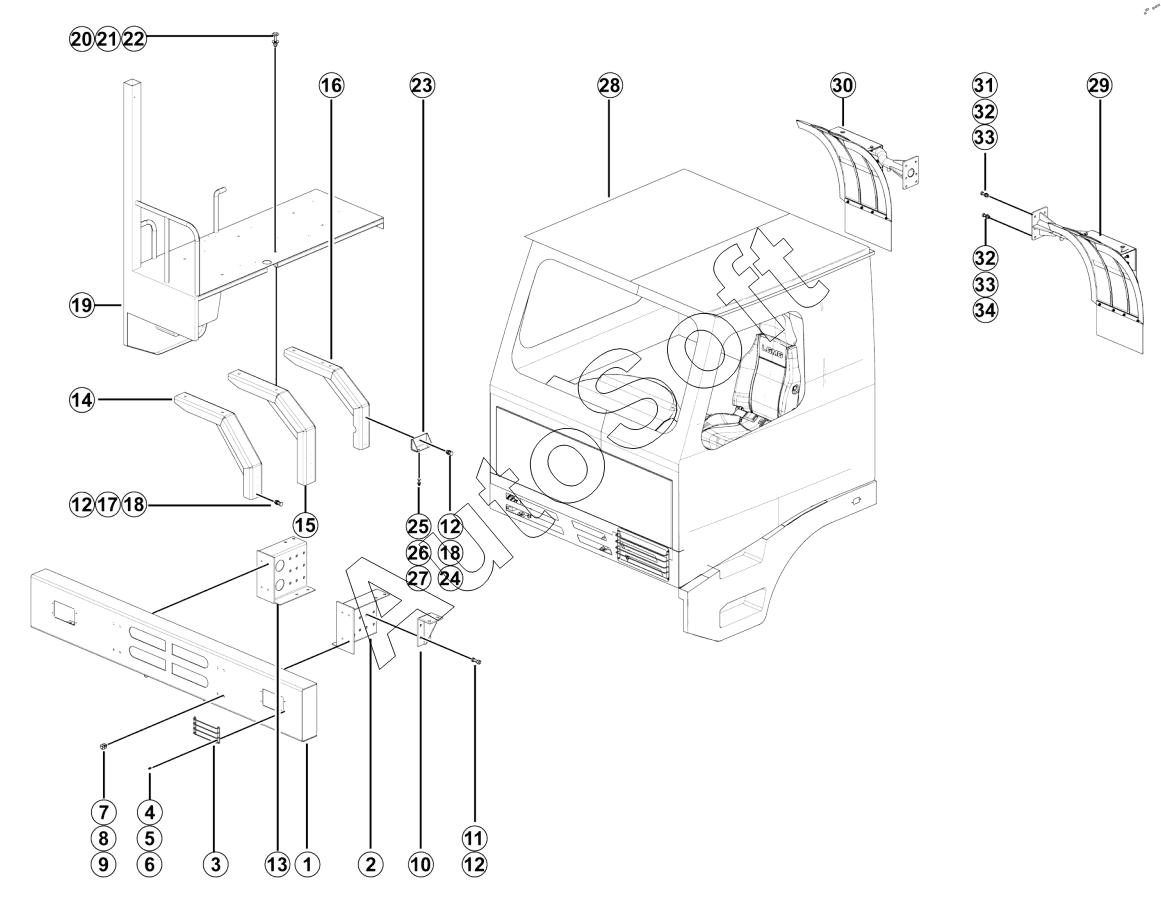

Каталог запасных частей к технике: LGMG MT50 (2024). Cab installation
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Bumper assembly | |
| 2 | 2***1 | Plate | |
| 3 | 2***1 | Fog light protecting cap | |
| 4 | 4***8 | Bolt gb16674.1-m5x20epzn-8.8 | |
| 5 | 4***0 | Washer gb97.1-5epzn-300hv | |
| 6 | 4***6 | Nut gb6185.1-m5epzn-8 | |
| 7 | 4***1 | Bolt gb5783-m12x40epzn-8.8 | |
| 8 | 4***6 | Washer gb96.1-12epzn-300hv | |
| 9 | 4***0 | Nut gb6185-m12epzn-8 | |
| 10 | 2***1 | Plate | |
| 11 | 4***4 | Bolt gb5783-m16x60epzn-8.8 | |
| 12 | 4***2 | Nut gb6185-m16epzn-88 | |
| 13 | 2***1 | Plate | |
| 14 | 2***1 | Front rack | |
| 15 | 2***2 | Middle rack | |
| 16 | 2***1 | Rear bracket of platform | |
| 17 | 4***9 | Bolt gb5783-m16x50epzn-8.8 | |
| 18 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 19 | 4***0 | Fixed right platform lg13-jss-9210 | |
| 20 | 4***0 | Bolt gb5782-m14x90epzn-8.8 | |
| 21 | 4***8 | Washer gb96.1-14epzn-300hv | |
| 22 | 4***3 | Nut gb6170-m14epzn-8 | |
| 23 | 2***1 | Platform bracket | |
| 24 | 4***5 | Bolt gb5783-m16x35epzn-8.8 | |
| 25 | 4***8 | Bolt gb5783-m10x40epzn-10.9 | |
| 26 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 27 | 4***3 | Nut gb6185.1-m10epzn-10 | |
| 28 | 2***1 | Cab assy | |
| 29 | 2***1 | Left mudguard tile assembly | |
| 30 | 2***1 | Right mudguard tile assembly | |
| 31 | 4***4 | Bolt gb5783-m14x55epzn-8.8a | |
| 32 | 4***7 | Washer gb97.1-14epzn-300hv | |
| 33 | 4***1 | Nut gb6185-m14epzn-8 | |
| 34 | 4***8 | Bolt gb5783-m14x50epzn-8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
