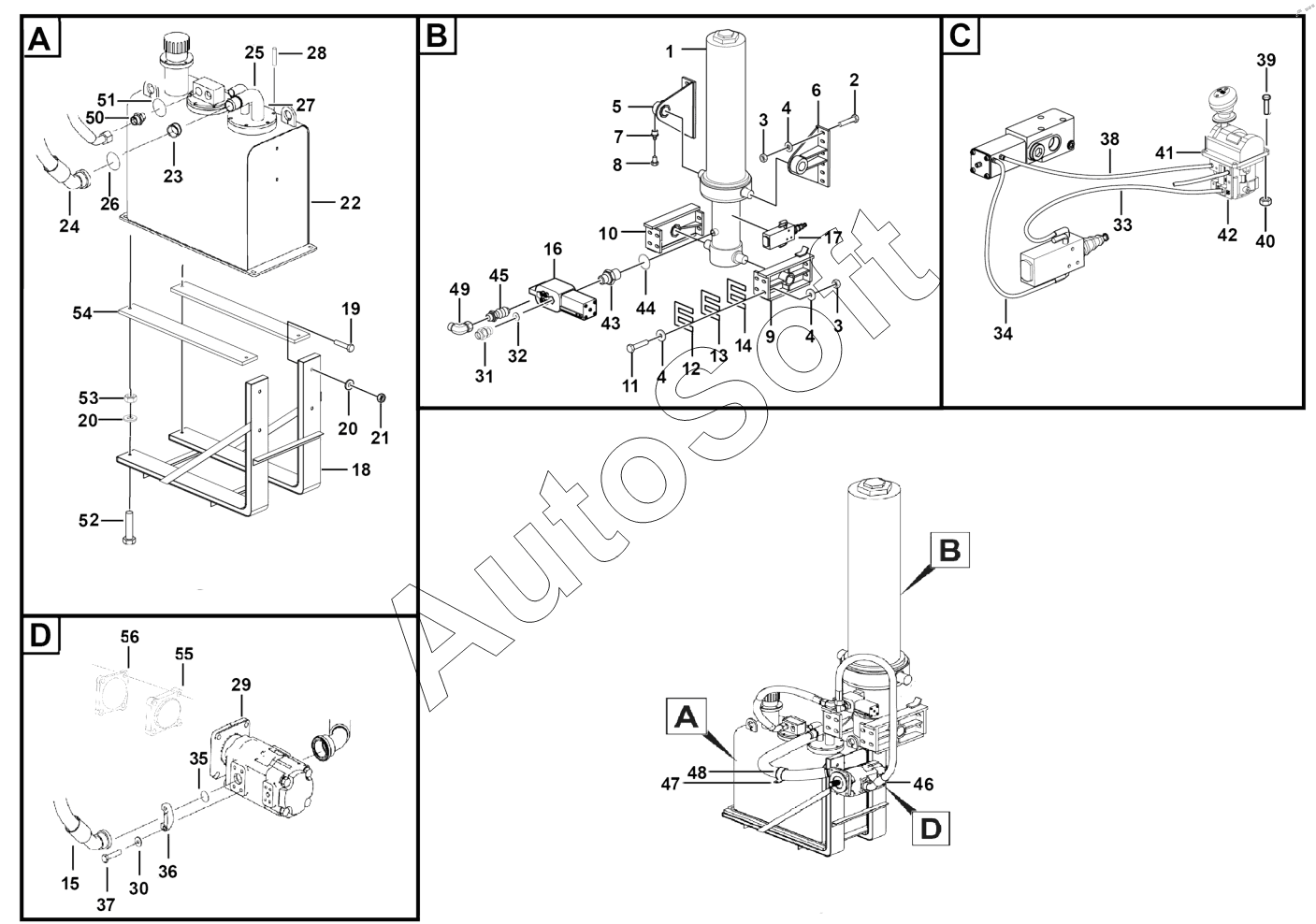

Каталог запасных частей к технике: LGMG MT50 (2024). Hydraulic lifting system
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
16
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Lifting cylinder 4tg-fv160x4300zz-a | |
| 2 | 4***6 | Bolt gb5782-m16x65flznyc-12.9-480 | |
| 3 | 4***1 | Nut gb6185-m16flznyc-12-480 | |
| 4 | 4***1 | Washer gb1230-16epzn-45 | |
| 5 | 4***7 | Cylinder brucket-right | |
| 6 | 4***6 | Cylinder brucket-left | |
| 7 | 4***0 | Oil tap | |
| 8 | 4***7 | Grease cup dust cap jxhf-00006 | |
| 9 | 2***1 | Frame bracket | |
| 10 | 4***8 | Frame bracket | |
| 11 | 4***0 | Bolt gb5783-m16x60flznyc-12.9-480 | |
| 12 | 2***1 | Trimmed gasket | |
| 13 | 2***1 | Trimmed gasket | |
| 14 | 2***1 | Trimmed gasket | |
| 15 | 2***2 | Hose-1500 | |
| 16 | 4***6 | Lifting valve | |
| 17 | 4***8 | Stop valve | |
| 18 | 2***1 | Oil tank frame assembly | |
| 19 | 4***9 | Bolt gb5782-m16x85epzn-10.9 | |
| 20 | 4***5 | Washer gb96.1-16epzn-300hv | |
| 21 | 4***6 | Nut gb6185-m16epzn-10 | |
| 22 | 2***1 | Hydraulic oil tank assembly | |
| 23 | 4***3 | Double ended and two stack clampe | |
| 24 | 2***2 | Hose | |
| 25 | 2***1 | Nipple | |
| 26 | 4***3 | O-ring gb3452.1-56.0x3.55g | |
| 27 | 4***9 | Flange lgb117-320760 | |
| 28 | 4***3 | Stud gb898-m12x35epzn-8.8 | |
| 29 | 4***8 | Gear pump jhpd3080r03 | |
| 30 | 4***8 | Washer gb97.1-12epzn-300hv | |
| 31 | 4***8 | Check valve | |
| 32 | 4***3 | Washer | |
| 33 | 2***1 | Pipe | |
| 34 | 2***1 | Pipe | |
| 35 | 4***9 | O-ring gb3452.1-37.5x3.55g | |
| 36 | 4***7 | Flange lgb117312551 | |
| 37 | 4***5 | Bolt gb16674-m10x30epzn-8.8 | |
| 38 | 2***1 | Pipe | |
| 39 | 4***6 | Bolt gb16674-m5x25epzn-8.8 | |
| 40 | 4***9 | Nut gb6170-m5epzn-8 | |
| 41 | 4***7 | Air control valve | |
| 42 | 4***4 | Air control set valve control | |
| 43 | 2***1 | Joint g1-m36 | |
| 44 | 4***6 | O-ring gb3452.1-32.5x2.65g | |
| 45 | 4***1 | Combi nipple lgb143-03625 | |
| 46 | 2***1 | String casing | |
| 47 | 4***0 | No longer used LGB167-1060 | |
| 48 | 4***6 | Cushion sleeve lgb123-1060 | |
| 49 | 4***8 | Hose lgb166-014142 | |
| 50 | 4***6 | Straight joint lgb155-03036 | |
| 51 | 4***1 | O-ring gb3452.1-30.0x2.65g | |
| 52 | 4***1 | Bolt gb5782-m12x65epzn-8.8 | |
| 53 | 4***0 | Nut gb6185-m12epzn-8 | |
| 54 | 2***1 | Pad | |
| 55 | 2***1 | Transition flange | |
| 56 | 2***3 | Gasket | |
| 57 | 4***1 | Screw gb70.1-m8x25epzn-12.9 | |
| 58 | 4***2 | Inner sealing plug 9c-30 | |
| 59 | 4***0 | Threaded seat lgb306-m12x20t |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
