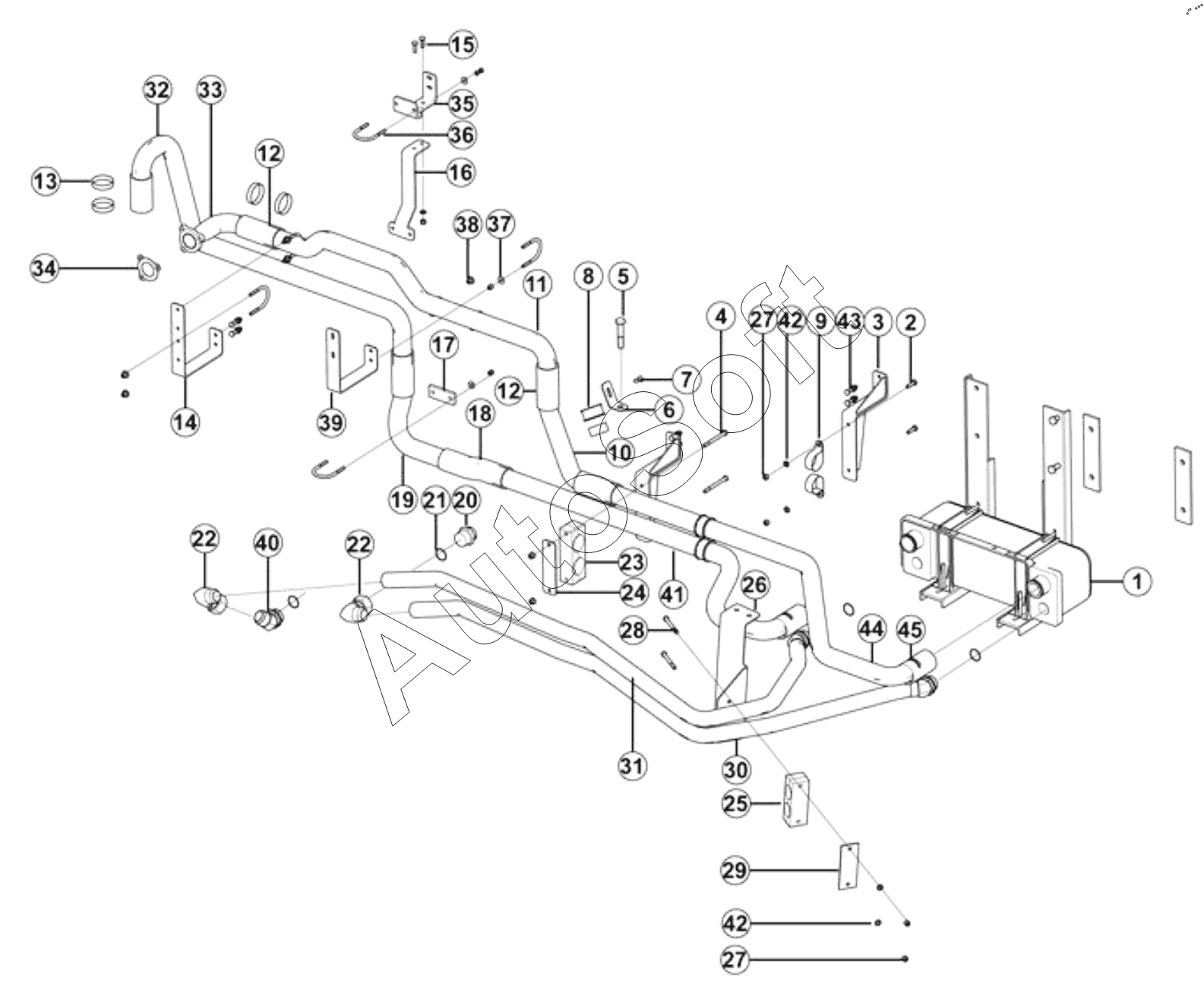

Каталог запасных частей к технике: LGMG CMT96L (2024). Oil radiator
35
24
25
26
27
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
42
43
44
45
12
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Oil raditor assembly | |
| 2 | 4***5 | Bolt gb5783-m10x35epzn-8.8 | |
| 3 | 2***1 | Support | |
| 4 | 4***7 | Bolt gb5782-m10x110epzn-8.8 | |
| 5 | 4***6 | Bolt gb5785-m18x1.5x90flznyc-12.9-480 | |
| 6 | 2***1 | Plate | |
| 7 | 4***2 | Bolt gb5783-m10x25epzn-8.8 | |
| 8 | 4***6 | Cushion sleeve lgb123-1060 | |
| 9 | 4***0 | Pipe clamp lgb167-0952 | |
| 10 | 2***1 | Pipe | |
| 11 | 2***1 | Pipe | |
| 12 | 2***1 | Connecting pipe 72x6x150 | |
| 13 | 4***3 | Butterfly spring clamp d57-d79 | |
| 14 | 2***1 | Support1 | |
| 15 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 16 | 2***1 | Support3 | |
| 17 | 2***1 | Plate | |
| 18 | 2***1 | Connecting pipe 72x6x270 | |
| 19 | 2***1 | Pipe | |
| 20 | 4***3 | Adapter | |
| 21 | 4***6 | Seal o-ring | |
| 22 | 4***5 | 90° elbow | |
| 23 | 2***1 | Within beam | |
| 24 | 2***1 | Right carling | |
| 25 | 2***1 | Rubber plate | |
| 26 | 2***2 | Support | |
| 27 | 4***9 | Nut gb6185-m10epzn-8 | |
| 28 | 4***3 | Bolt gb5782-m10x90epzn-8.8 | |
| 29 | 2***1 | Plate | |
| 30 | 4***4 | Oil cooler pipe | |
| 31 | 4***4 | Oil cooler inter pipe | |
| 32 | 2***1 | Pipe | |
| 33 | 2***1 | Pipe | |
| 34 | 2***1 | Pipe | |
| 35 | 2***1 | Support2 | |
| 36 | 2***1 | Ubolt | |
| 37 | 4***6 | Wsher gb96.1-8epzn-300hv | |
| 38 | 4***3 | Nut gb6170-m8epzn-8 | |
| 39 | 2***1 | Support | |
| 40 | 4***6 | 45°joint cx31-1503601 | |
| 41 | 2***1 | Pipe | |
| 42 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 43 | 4***1 | Bolt gb5782-m10x45epzn-8.8 | |
| 44 | 2***1 | Pipe | |
| 45 | 2***1 | Connecting pipe 72x6x120 |
