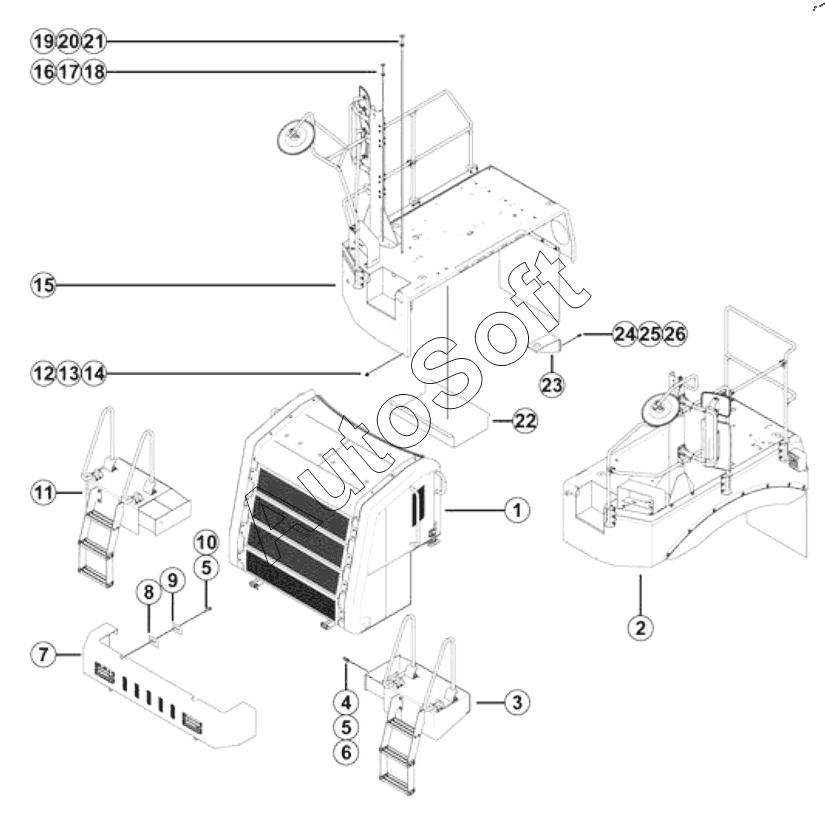

Каталог запасных частей к технике: LGMG CMT96L (2024). Covering assy
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Hood installation assembly | |
| 2 | 2***1 | Lh walkway assy | |
| 3 | 2***1 | Left ladder platform assy | |
| 4 | 4***9 | Bolt gb5783-m16x50epzn-8.8 | |
| 5 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 6 | 4***2 | Nut gb6185-m16epzn-88 | |
| 7 | 2***1 | Bumper assembly | |
| 8 | 2***1 | Trimmed gasket | |
| 9 | 2***1 | Trimmed gasket | |
| 10 | 4***8 | Bolt gb5782-m16x60epzn-8.8 | |
| 11 | 2***1 | Right ladder assy | |
| 12 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 13 | 4***7 | Washer gb96.1-10epzn-300hv | |
| 14 | 4***9 | Nut gb6185-m10epzn-8 | |
| 15 | 2***1 | Rh walkway assy | |
| 16 | 4***5 | Bolt gb5785-m12x1.5x130epzn-10.9 | |
| 17 | 4***6 | Washer gb96.1-12epzn-300hv | |
| 18 | 4***2 | Nut gb6185-m12x1.5epzn-10 | |
| 19 | 4***6 | Bolt gb5785-m14x1.5x120epzn-10.9 | |
| 20 | 4***8 | Washer gb96.1-14epzn-300hv | |
| 21 | 4***0 | Nut gb6185-m14x1.5epzn-10 | |
| 22 | 2***2 | Plate | |
| 23 | 2***1 | Plate | |
| 24 | 4***0 | Bolt gb5783-m12x35epzn-8.8 | |
| 25 | 4***8 | Washer gb97.1-12epzn-300hv | |
| 26 | 4***0 | Nut gb6185-m12epzn-8 |
