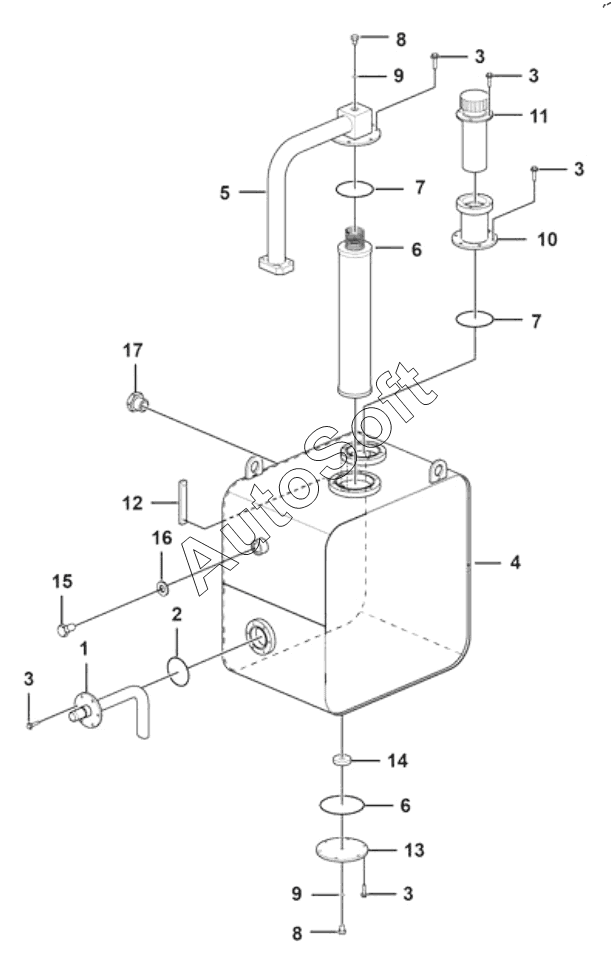

Каталог запасных частей к технике: LGMG CMT96L (2024). Hydraulic oil tank assy
1
2
3
3
3
3
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Flange assembly | |
| 2 | 4***9 | O-ring gb3452.1-109x3.55g | |
| 3 | 4***8 | Bolt gb16674-m8x20ep.zn-8.8 | |
| 4 | 2***1 | Hydraulic tank body | |
| 5 | 2***1 | Flage assembly | |
| 6 | 4***3 | Return oil filter | |
| 7 | 4***3 | O-ring gb3452.1-128x3.55g | |
| 8 | 4***4 | Plug lgb13501421 | |
| 9 | 4***7 | O-ring lgb168-11124 | |
| 10 | 2***1 | Oil charging breather bracket | |
| 11 | 4***3 | Oil filter | |
| 12 | 4***7 | Level ywz-127 | |
| 13 | 2***1 | Release oil flange cover | |
| 14 | 4***9 | Ring magnet lg03-ct58x20x13 | |
| 15 | 4***7 | Screw plug lgb135-02732 | |
| 16 | 4***9 | O-ring lgb168-12331 | |
| 17 | 4***4 | Plug 4mn-22wd |
