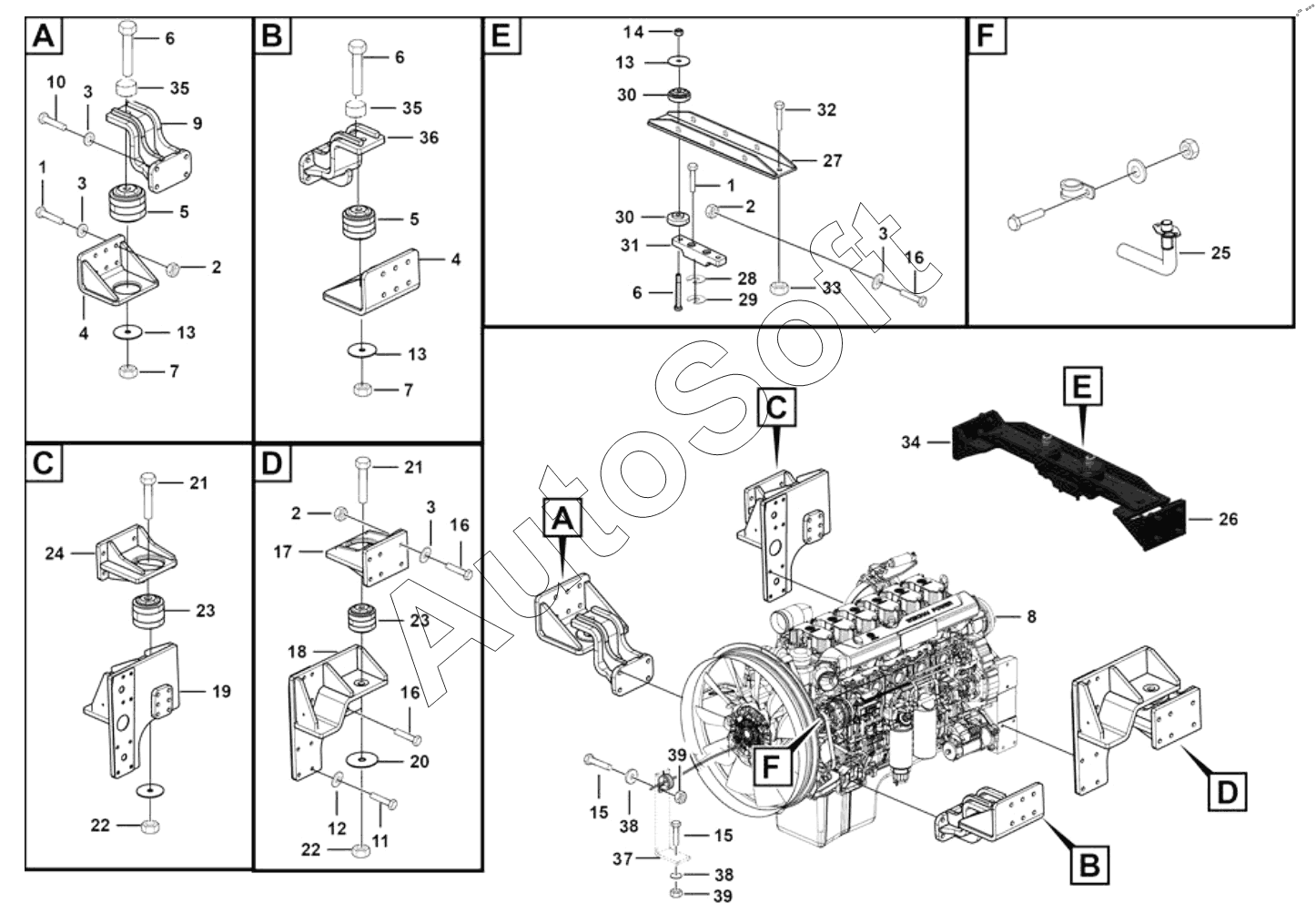

Каталог запасных частей к технике: LGMG CMT96L (2024). Engine assy
30
30
21
21
22
22
23
23
24
25
26
27
28
29
20
31
32
33
34
35
35
36
37
38
38
39
39
11
2
2
2
3
3
3
3
4
4
5
5
6
6
6
7
7
8
9
10
1
1
12
13
13
13
14
15
15
16
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Bolt gb5782-m16x70flznyc -12.9-480 | |
| 2 | 4***1 | Nut gb6185-m16flznyc-12-480 | |
| 3 | 4***7 | Washer gb97.1-16flznyc-480 | |
| 4 | 2***1 | Plate | |
| 5 | 4***3 | Fr mounted shock absorber | |
| 6 | 4***3 | Bolt gb5782-m22x180flznyc-12.9-480 | |
| 7 | 4***2 | Nut gb6185.1-m22flznyc-12-480 | |
| 8 | 4***1 | Engine assy wp13g530e310at | |
| 9 | 2***1 | Right leg | |
| 10 | 4***1 | Bolt gb5783-m16x45flznyc-12.9-480 | |
| 11 | 4***1 | Bolt gb5786-m14x1.5x40flznyc-12.9-480 | |
| 12 | 4***1 | Washer gb97.1-14flznyc-300hv-480 | |
| 13 | 2***1 | Front rubber baes plate | |
| 14 | 4***5 | Nut gb6170-m22flznyc-12-480 | |
| 15 | 4***7 | Bolt gb5783-m8x30epzn-8.8 | |
| 16 | 4***6 | Bolt gb5782-m16x65flznyc-12.9-480 | |
| 17 | 2***1 | Left support plate | |
| 18 | 2***1 | Rear left leg | |
| 19 | 2***1 | Right rear leg | |
| 20 | 2***1 | Rear rubber baes plate | |
| 21 | 4***7 | Bolt gb5782-m27x185flznyc-12.9-480 | |
| 22 | 2***1 | Hexangular self-locking nut with the shoulder m27 | |
| 23 | 4***4 | Rr suspension shock absorber | |
| 24 | 2***1 | Right support plate | |
| 25 | 2***1 | Sign | |
| 26 | 2***1 | Right seat | |
| 27 | 2***1 | Auxiliary support beam assembly | |
| 28 | 2***2 | Plate | |
| 29 | 2***2 | Plate | |
| 30 | 4***5 | Auxiliary support shock absorber | |
| 31 | 2***1 | Sign | |
| 32 | 4***3 | Bolt gb5782-m20x60flznyc-10.9-480 | |
| 33 | 4***6 | Nut gb6185-m20flznyc-12-480 | |
| 34 | 2***1 | Left seat | |
| 35 | 2***1 | Bomp | |
| 36 | 2***1 | Right front leg | |
| 37 | 2***2 | Plate | |
| 38 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 39 | 4***8 | Nut gb6185-m8epzn-8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
