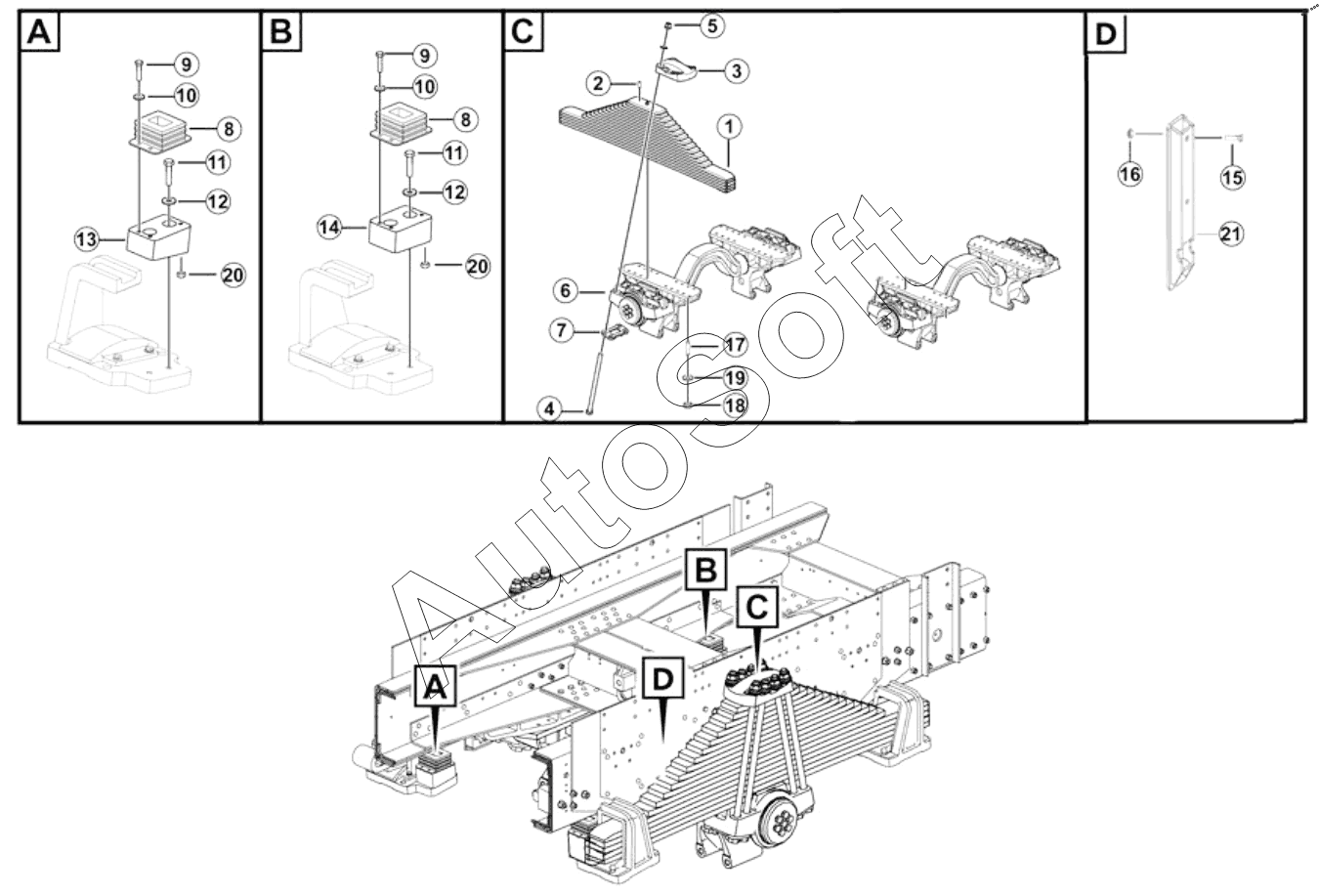

Каталог запасных частей к технике: LGMG CMT96L (2024). Rear leaf spring assembly
11
11
21
20
20
19
18
17
16
15
14
13
12
12
1
10
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Rear leaf spring assy LG12-5N18B120H27 | |
| 2 | 2***1 | Guide pin | |
| 3 | 2***1 | Spring pressing block | |
| 4 | 2***1 | Bolt | |
| 5 | 2***1 | Six angle with the shoulder self-locking nut | |
| 6 | 2***1 | Balance shaft assembly | |
| 7 | 2***1 | Base plate | |
| 8 | 4***8 | Frame bottom limit block | |
| 9 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 10 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 11 | 4***1 | Bolt gb5786-m16x1.5x35epzn-8.8 | |
| 12 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 13 | 2***1 | Bearer of middle axle spacing block | |
| 14 | 2***1 | Bearer of rear axle spacing block | |
| 15 | 4***4 | Bolt gb5782-m14x65epzn-8.8 | |
| 16 | 4***1 | Nut gb6185-m14epzn-8 | |
| 17 | 4***9 | Bolt gb899-a-m18x1.5x50flznyc-12.9-480 | |
| 18 | 4***7 | Nut gb6171-m18x1.5flznyc-12-480 | |
| 19 | 2***4 | Washer gb1230-18-45 | |
| 20 | 4***9 | Nut gb6185-m10epzn-8 | |
| 21 | 2***3 | Guide plate |
