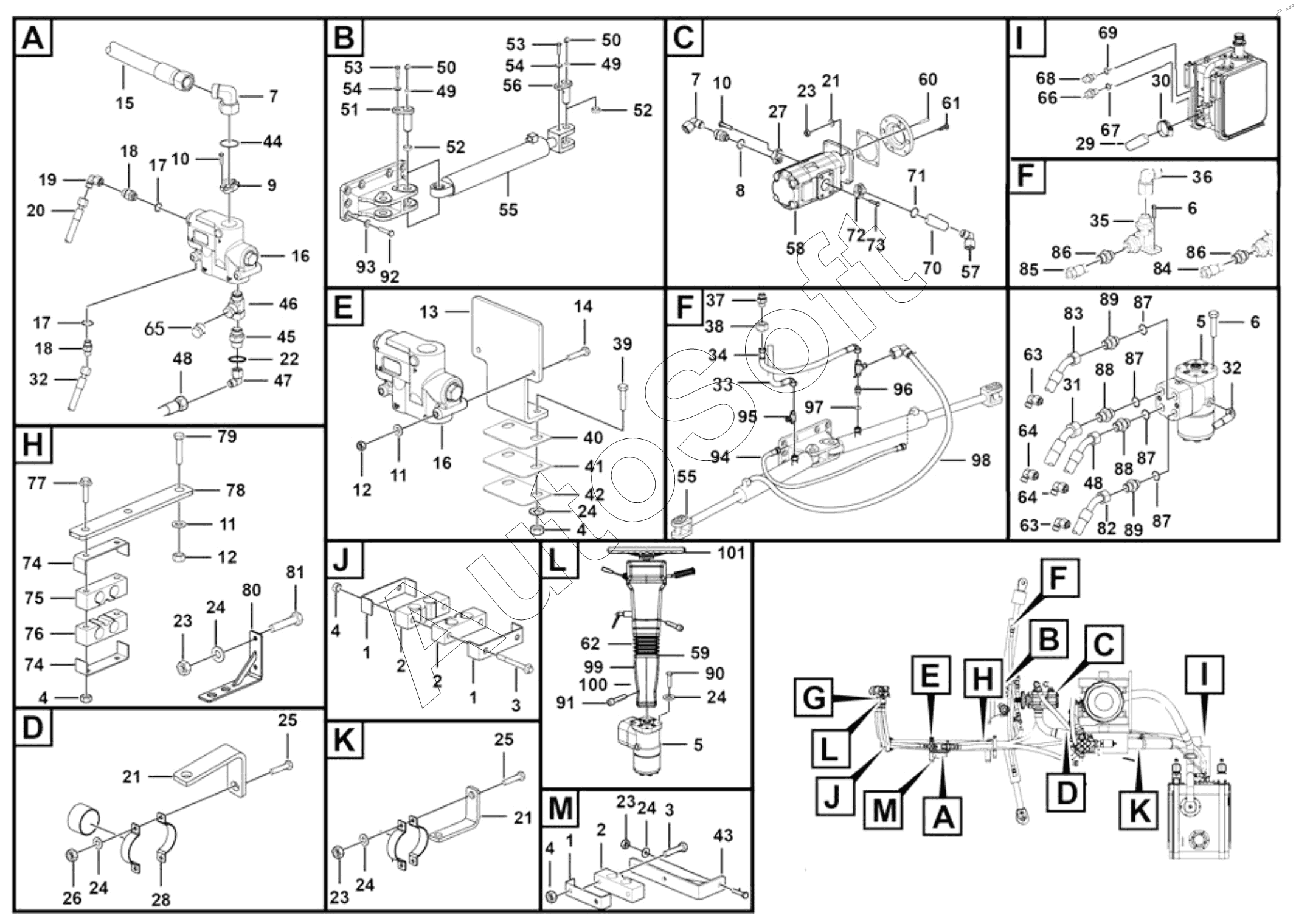

Каталог запасных частей к технике: LGMG CMT96L (2024). Steering assy
1
1
1
2
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
14
15
16
16
17
17
18
18
18
19
20
21
21
21
22
23
23
23
23
24
24
24
24
24
24
25
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
50
51
52
52
53
53
54
54
55
55
56
57
58
59
60
61
62
63
63
64
64
65
66
67
68
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
86
86
87
87
87
87
88
88
89
89
90
91
92
93
94
95
96
97
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Plate | |
| 2 | 2***1 | Block | |
| 3 | 4***6 | Bolt gb16674-m10x95epzn-8.8 | |
| 4 | 4***9 | Nut gb6185-m10epzn-8 | |
| 5 | 4***1 | Steering gear xcel80-800 | |
| 6 | 4***4 | Bolt gb16674.1-m10x25epzn-8.8 | |
| 7 | 2***1 | Flange joint | |
| 8 | 4***9 | O-ring gb3452.1-37.5x3.55g | |
| 9 | 4***7 | Flange lgb117312551 | |
| 10 | 4***5 | Bolt gb16674-m10x30epzn-8.8 | |
| 11 | 4***8 | Washer gb97.1-12epzn-300hv | |
| 12 | 4***1 | Nut gb6170-m12 epzn-8 | |
| 13 | 2***1 | Plate | |
| 14 | 4***5 | Bolt gb5782-m12x100epzn-8.8 | |
| 15 | 2***1 | Pipe-1450 | |
| 16 | 4***4 | Priority valve | |
| 17 | 4***4 | O-ring lgb168-10924 | |
| 18 | 4***1 | Joint lgb120-01412 | |
| 19 | 4***7 | Connector lgb143-01406 | |
| 20 | 4***7 | Hose assembly lgb165-003290 | |
| 21 | 2***2 | Plate | |
| 22 | 4***5 | O-ring lgb168-12931 | |
| 23 | 4***7 | Nut gb6170-m10epzn-8 | |
| 24 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 25 | 4***1 | Bolt gb5783-m14x35epzn-8.8 | |
| 26 | 4***3 | Nut gb6170-m14epzn-8 | |
| 27 | 4***9 | Flange lgb117-320760 | |
| 28 | 2***1 | Clip | |
| 29 | 2***1 | Plate | |
| 30 | 4***3 | Clamp jb8870-d90 | |
| 31 | 4***4 | Hose lgb165-010440 | |
| 32 | 4***3 | Hose lgb128-003175 | |
| 33 | 4***7 | Hose lgb129-006075 | |
| 34 | 4***2 | Hose lgb129-006050 | |
| 35 | 2***1 | Block assembly | |
| 36 | 4***6 | Combination joint lgb143-02213 | |
| 37 | 2***1 | Clapboard joint | |
| 38 | 2***1 | Nut | |
| 39 | 4***9 | Bolt gb5783-m10x50epzn-8.8 | |
| 40 | 2***1 | Plate | |
| 41 | 2***1 | Plate | |
| 42 | 2***1 | Plate | |
| 43 | 2***1 | Plate | |
| 44 | 4***6 | O-ring gb3452.1-32.5x3.55g | |
| 45 | 2***1 | Straight joint 33-26 | |
| 46 | 2***1 | Nipple | |
| 47 | 4***6 | Built-up joint lgb143-02616 | |
| 48 | 4***1 | Hose lgb127-010144 | |
| 49 | 4***5 | Grease cup jb7940.1-m10x1 | |
| 50 | 4***5 | Grease nozzle protective cap | |
| 51 | 2***1 | Axis | |
| 52 | 2***1 | Sleeve | |
| 53 | 4***7 | Bolt gb5783-m12x30epzn-8.8 | |
| 54 | 4***8 | Washer gb1230-12epzn-45 | |
| 55 | 4***3 | Steering cylinder hsgl-80x45x390-700 | |
| 56 | 2***1 | Axis | |
| 57 | 2***1 | Flange joint | |
| 58 | 2***1 | Pump assy | |
| 59 | 4***1 | Lh lower housing | |
| 60 | 4***9 | Bolt gb5783-m12x35flznyc-12.9-480 | |
| 61 | 4***1 | Screw gb70.1-m8x25epzn-12.9 | |
| 62 | 4***0 | Rubber sheath | |
| 63 | 4***2 | Joint lgb143-03019 | |
| 64 | 4***7 | Joint lgb143-12616 | |
| 65 | 4***9 | Plug 4bn-04wd | |
| 66 | 4***3 | Joint lgb120-01414 | |
| 67 | 4***7 | O-ring lgb168-11124 | |
| 68 | 4***0 | Connecter | |
| 69 | 4***0 | O-ring 28.0x2.65g | |
| 70 | 2***1 | Pipe | |
| 71 | 4***3 | O-ring gb3452.1-56.0x3.55g | |
| 72 | 4***6 | Flange lgb117-310491 | |
| 73 | 4***7 | Bolt gb16674-m12x35epzn-8.8 | |
| 74 | 2***1 | Plate | |
| 75 | 2***1 | Rubber clip | |
| 76 | 2***2 | Rubber clip | |
| 77 | 4***7 | Bolt gb5782-m10x100epzn-8.8 | |
| 78 | 2***2 | Plate | |
| 79 | 4***2 | Bolt gb5783-m12x50epzn-8.8 | |
| 80 | 2***1 | Plate | |
| 81 | 4***1 | Bolt gb5782-m10x45epzn-8.8 | |
| 82 | 4***2 | Hose lgb128-006171 | |
| 83 | 4***3 | Hose lgb128-006175 | |
| 84 | 4***9 | Hose | |
| 85 | 4***6 | Hose lgb128-006092 | |
| 86 | 4***8 | Connecter lgb143-12213 | |
| 87 | 4***3 | O-ring lgb168-11724 | |
| 88 | 4***4 | Joint lgb120-02620 | |
| 89 | 4***2 | Connecter lgb120-02220 | |
| 90 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 91 | 4***8 | Screw gb818-m5x16epzn-4.8 | |
| 92 | 4***1 | Bolt gb5783-m16x45flznyc-12.9-480 | |
| 93 | 4***8 | Washer gb96.1-14epzn-300hv | |
| 94 | 4***9 | Hose lgb128-006082 | |
| 95 | 4***5 | Tee fitting bc-22 | |
| 96 | 4***2 | Straight joint lgb155-01822 | |
| 97 | 4***0 | O-ring gb3452.1-19.0x2.65g | |
| 98 | 4***9 | Pipe lgb127-006075 | |
| 99 | 4***7 | Steering column | |
| 100 | 4***2 | Rh lower housing | |
| 101 | 4***7 | Steering wheel-430 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
