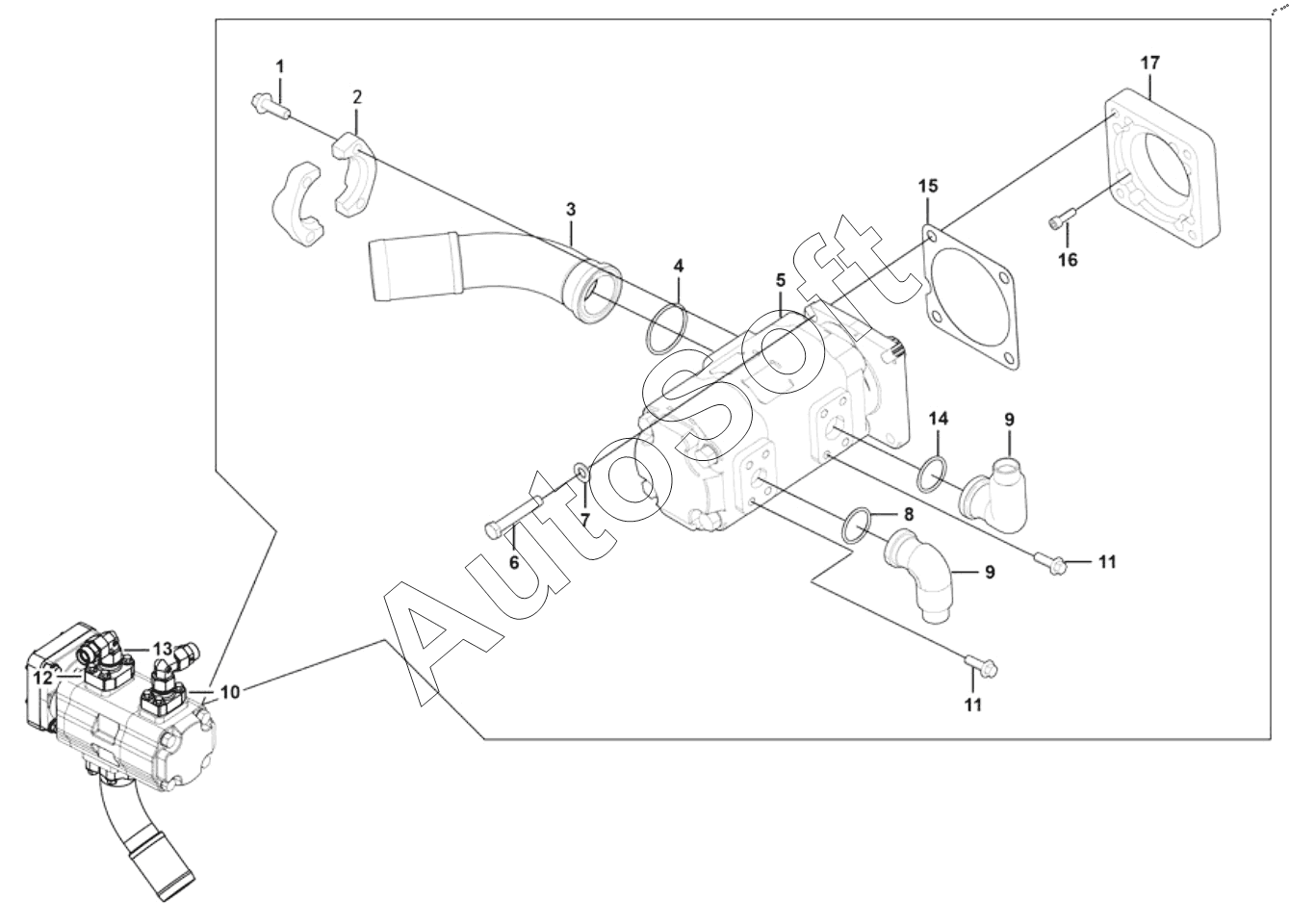

Каталог запасных частей к технике: LGMG CMT96L (2024). Asm-6350 gear pump assy k01
9
9
17
16
15
14
13
12
11
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Bolt gb16674-m12x35epzn-8.8 | |
| 2 | 4***9 | Flange lgb117-320760 | |
| 3 | 2***1 | Pipe | |
| 4 | 4***3 | O-ring gb3452.1-56.0x3.55g | |
| 5 | 4***0 | Gear pump 63/50-lg01 | |
| 6 | 4***9 | Bolt gb5783-m12x35flznyc-12.9-480 | |
| 7 | 4***8 | Washer gb97.1-12epzn-300hv | |
| 8 | 4***6 | O-ring gb3452.1-32.5x3.55g | |
| 9 | 4***2 | Joint lgb143-03019 | |
| 10 | 2***1 | Joint | |
| 11 | 4***4 | Bolt gb16674.1-m10x35epzn-8.8 | |
| 12 | 2***1 | Joint | |
| 13 | 4***7 | Joint da22lomdcf | |
| 14 | 4***9 | O-ring gb3452.1-37.5x3.55g | |
| 15 | 2***1 | Washera | |
| 16 | 4***1 | Screw gb70.1-m8x25epzn-12.9 | |
| 17 | 2***1 | Transition flange |
