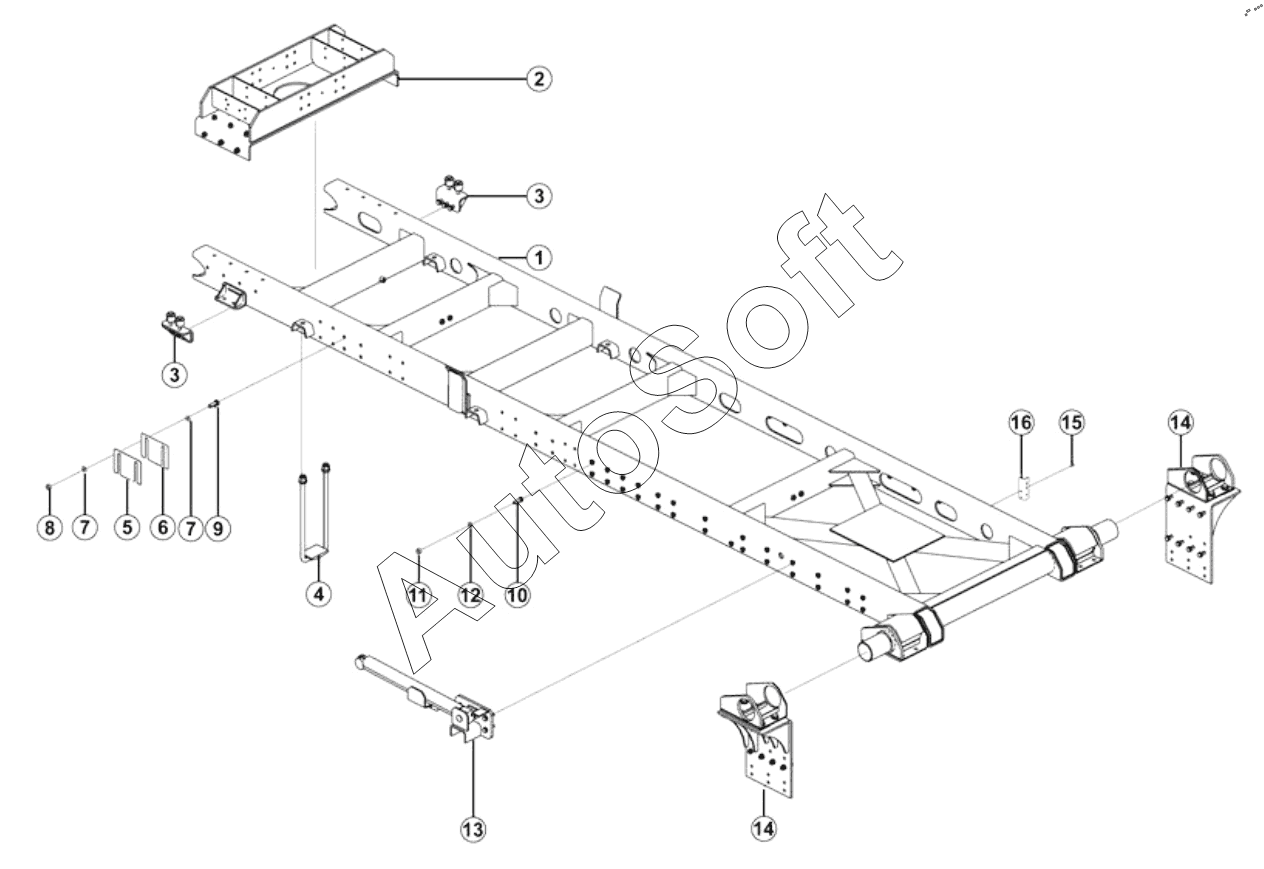

Каталог запасных частей к технике: LGMG CMT96L (2024). Subframe installation
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Subframe weldment | |
| 2 | 2***1 | Plate | |
| 3 | 2***1 | Plate | |
| 4 | 2***1 | U-bolt mounting assy | |
| 5 | 2***2 | Adjustment gasket | |
| 6 | 2***2 | Adjustment gasket | |
| 7 | 4***2 | Washer gb97.1-18epzn-300hv | |
| 8 | 4***9 | Nut gb6185.2-m18x1.5flznyc-12-480 | |
| 9 | 4***9 | Bolt gb5785-m18x1.5x70flznyc-12.9-480 | |
| 10 | 4***4 | Bolt gb5786-m16x1.5x50epzn-8.8 | |
| 11 | 4***8 | Nut | |
| 12 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 13 | 2***1 | Plate | |
| 14 | 2***1 | Rear flip mount assembly | |
| 15 | 4***2 | Bolt gb5783-m8x16epzn-8.8 | |
| 16 | 2***1 | Plate |
